1.1　制作墙体正面

1.1　制作墙体正面

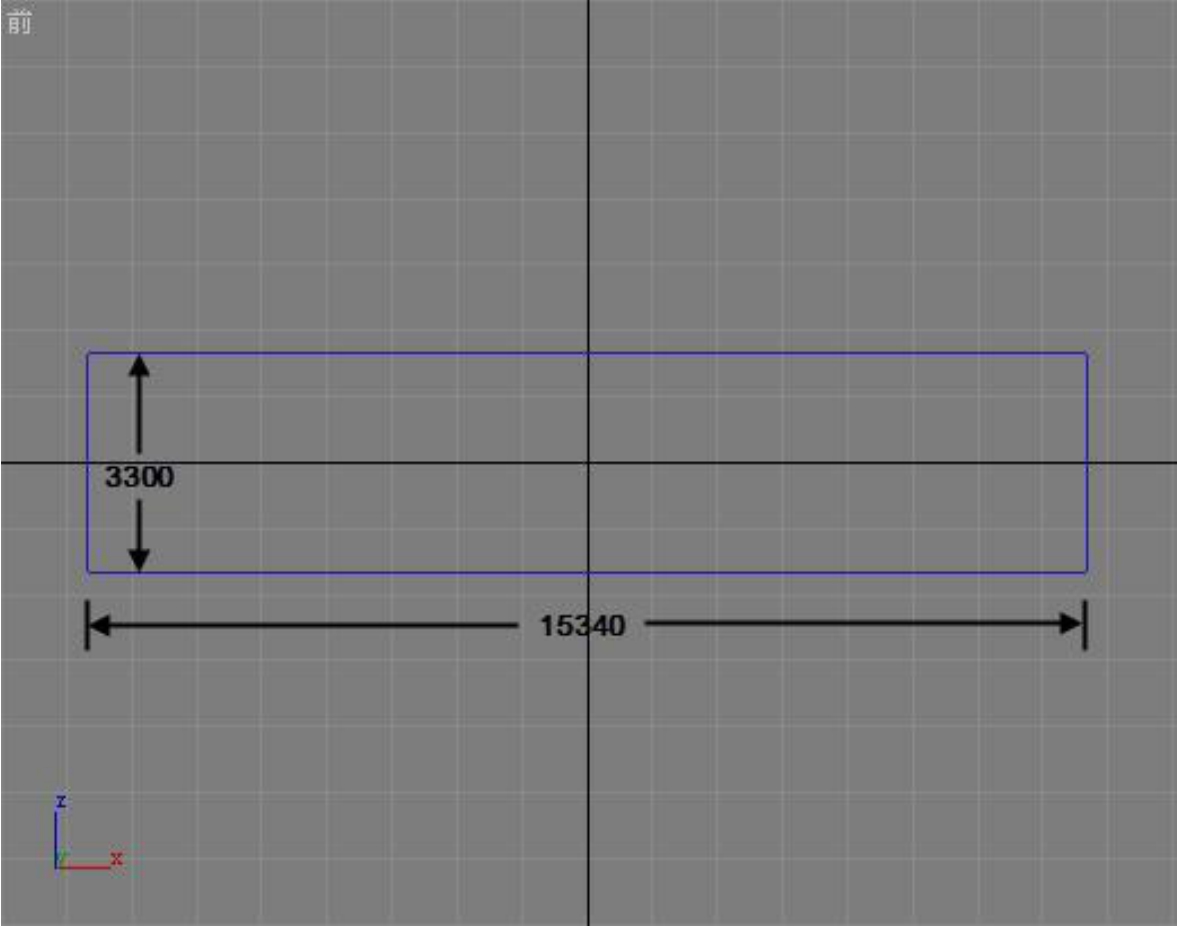

（1）单击（创建）命令面板下的（图形）按钮，再单击卷展栏下的按钮，然后在前视图中拖动鼠标创建一个【长度】、【宽度】分别为15340 mm、3300 mm的矩形，并将其命名为“正面墙体1”，如图1-1所示。

（2）在前视图中创建一个【长度】、【宽度】分别为5240 mm、2500 mm的矩形，并将其命名为“窗框1”。

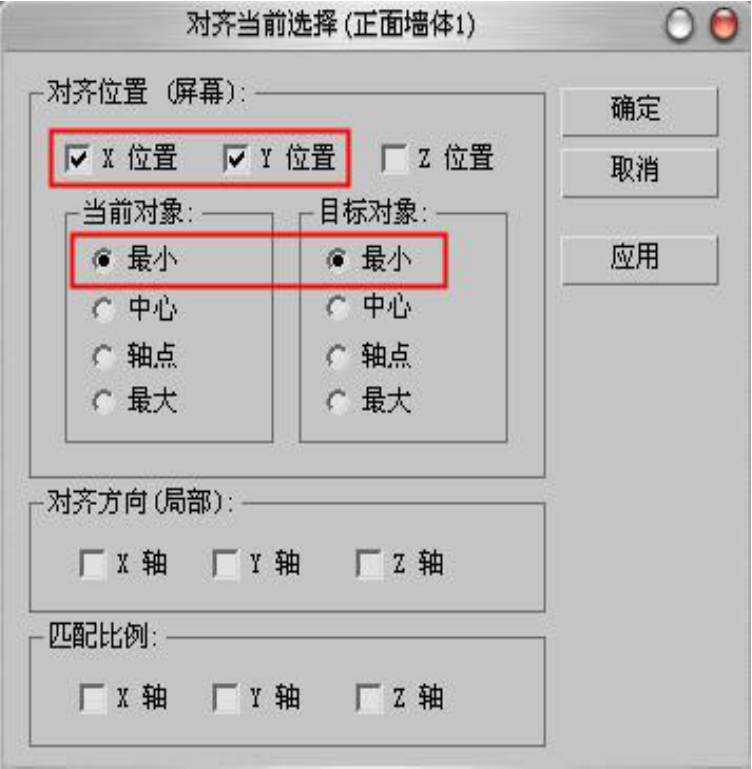

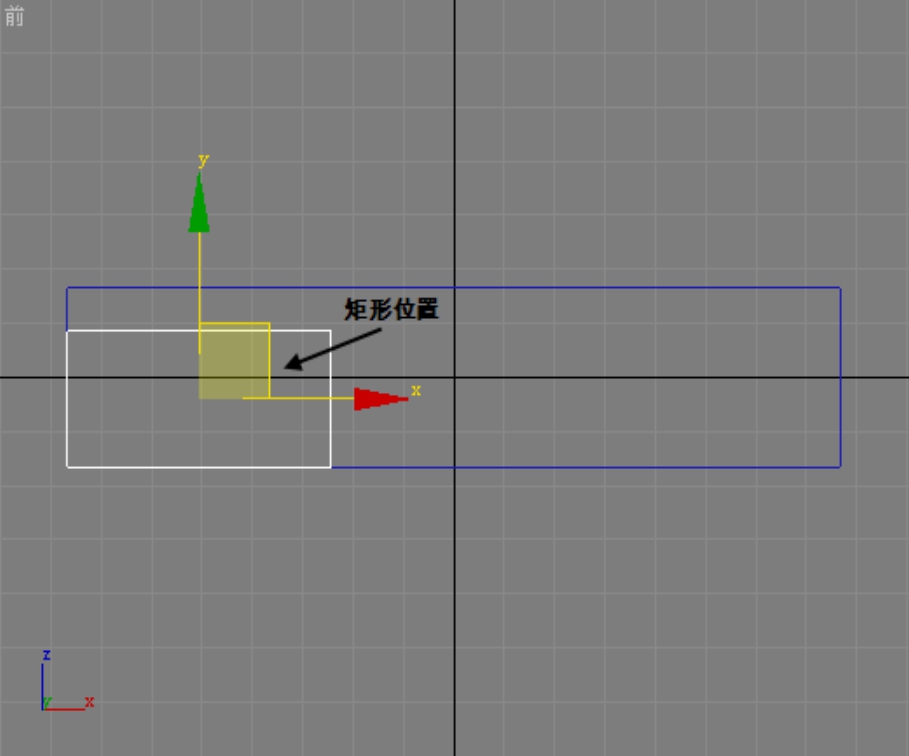

（3）单击工具栏中的（对齐）按钮，在前视图中单击“正面墙体 1”，在打开的对话框中将参数设置为如图1-2所示，即将“窗框1”与“正面墙体1”在X轴和Y轴上进行【最小】对齐，单击【确定】后，如图1-3所示。对于【对齐】命令，大家可以尝试选择【对齐位置】、【当前对象】、【目标对象】，来对物体进行相应的对齐。应该注意的是，对齐位置是相对于不同视图来说的。

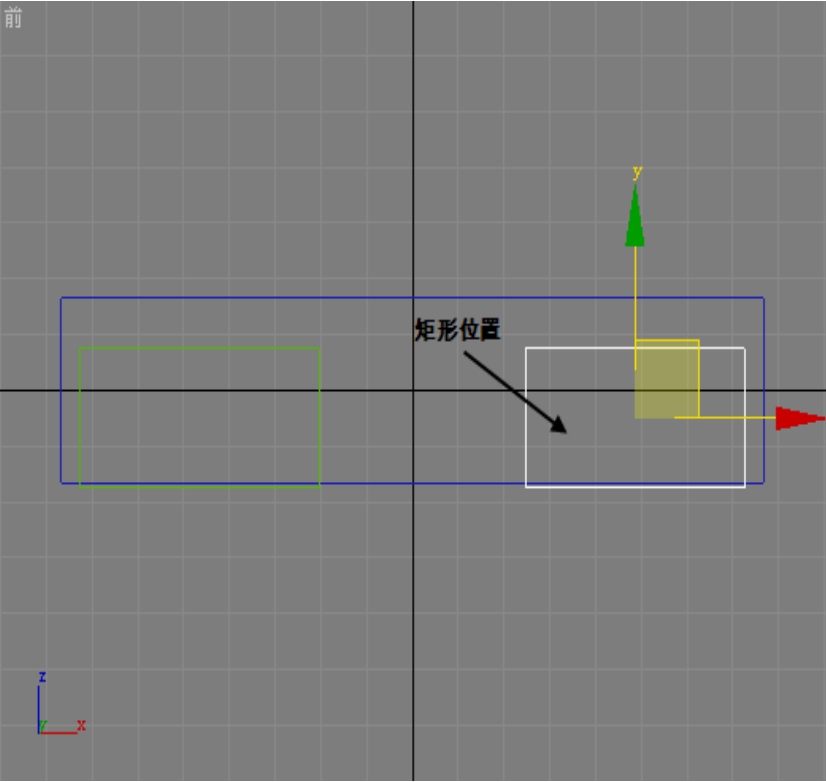

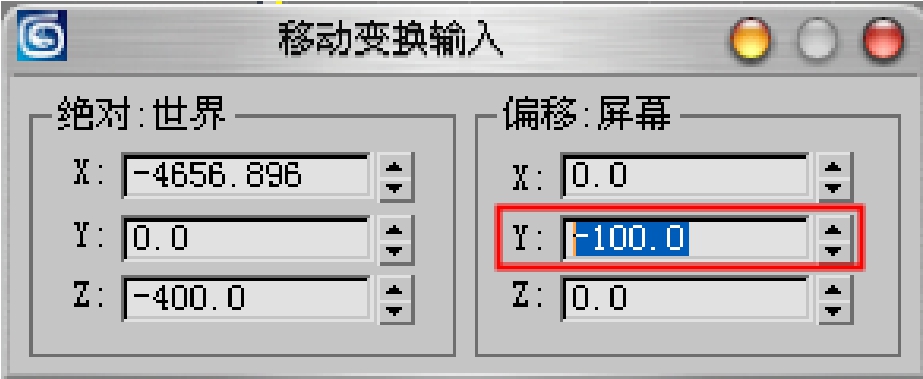

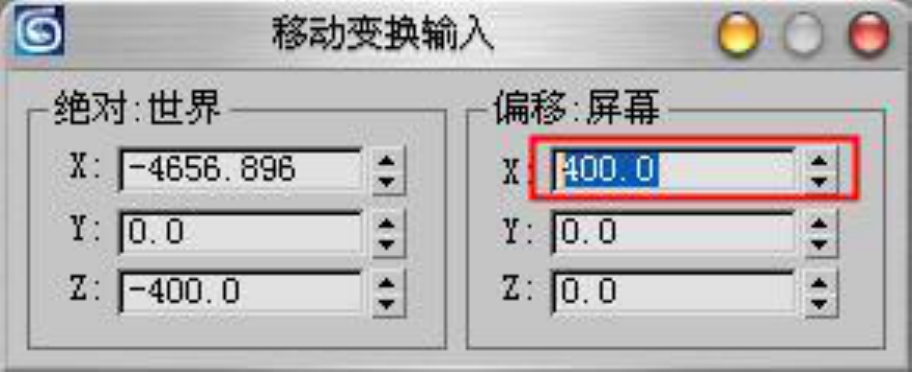

（4）右键单击工具栏中的（移动）按钮，弹出【移动变换输入】对话框，在【偏移：屏幕】栏下的【X：】数值框中输入400 mm，如图1-4所示，即将“窗框1”沿X轴向右移动400 mm。再在【Y：】数值框中输入-100 mm，即将“窗框1”沿Y轴向下移动100 mm，如图1-5所示。移动后效果如图1-6所示。

（5）在前视图中创建一个【长度】、【宽度】分别为4800 mm、2500 mm的矩形，并将其命名为“窗框2”。

（6）按照步骤（3）和（4）的操作方法，在前视图中先将“窗框2”与“正面墙体1”在X轴上进行【最大】对齐，再将“窗框2”与“正面墙体1”在Y轴上进行【最小】对齐。然后将“窗框2”沿X轴移动-400 mm，沿Y轴移动-100 mm。移动后效果如图1-7所示。

（7）在前视图中创建一个【长度】、【宽度】分别为1500 mm、2500 mm的矩形，并将其命名为“门框3”。

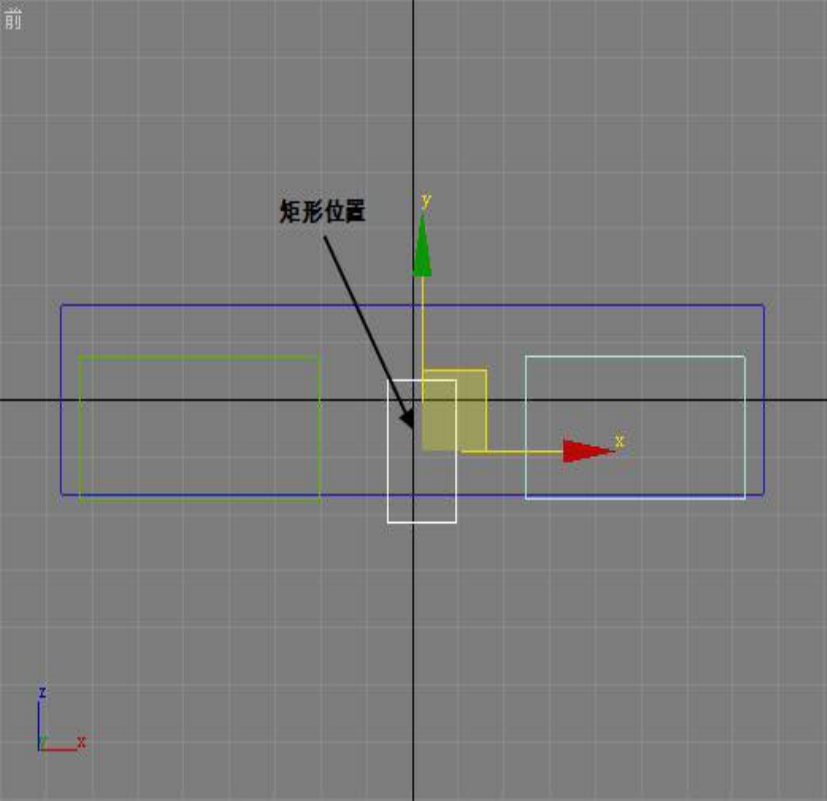

（8）在前视图中将“门框3”与“正面墙体1”在X轴和Y轴上进行【最小】对齐。然后将“门框3”沿X轴移动7140 mm，沿Y轴移动-500 mm。移动后效果如图1-8所示。

（9）单击按钮，在前视图中创建一个【半径】为750 mm的圆，并将其命名为“门框4”。

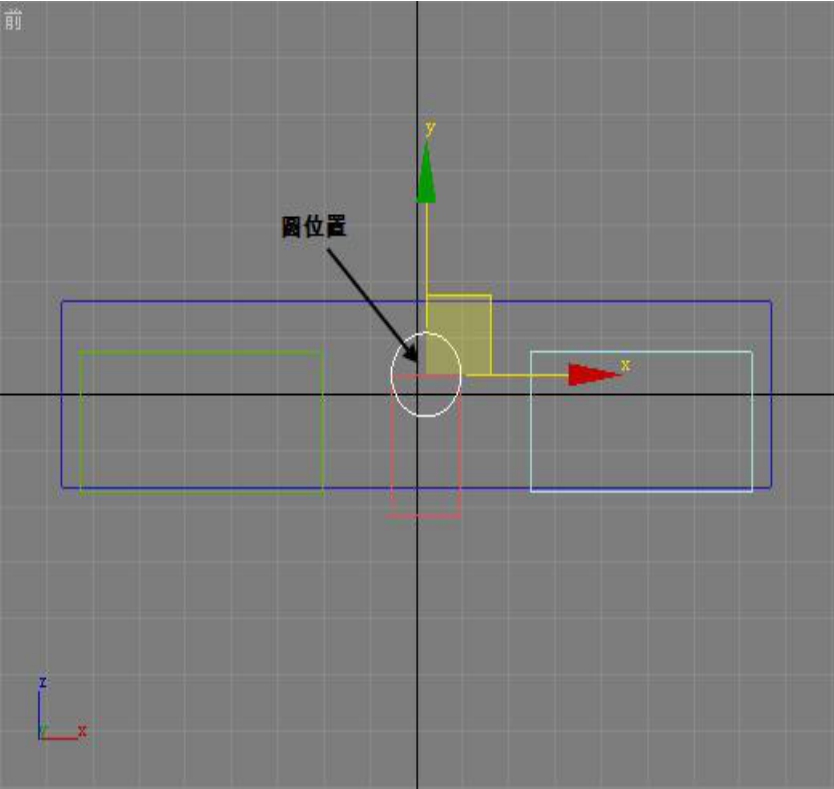

（10）在前视图中先将“门框4”与“门框3”在X轴上进行【中心】对齐，再将“门框4”在Y轴上的【中心】与“门框3”的【最大】进行对齐。移动后效果如图1-9所示。

（11）选择“正面墙体 1”，单击（修改）按钮，进入修改命令面板，在修改器列表下拉菜单中选择【编辑样条线】命令，将“正面墙体1”转换成可编辑样条线。

● 步骤11等同于单击鼠标右键选择“正面墙体1”，在弹出选项中选择【转换为】→【转换为可编辑样条线】。

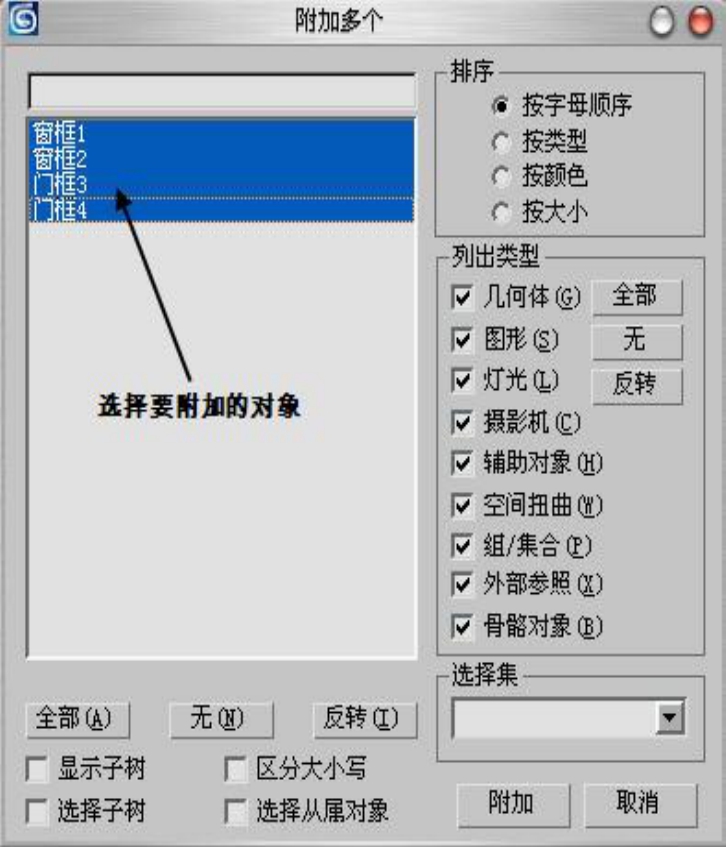

（12）在修改命令面板中，单击几何体卷展栏下的按钮，在弹出对话框中单击按钮，即选中列出的全部对象，如图1-10所示。再单击按钮，将所选中的对象连接到“正面墙体1”上。

● 步骤（12）也可以选中第一个对象“门框1”，再按住Shift键，单击“门框4”来进行全部选择；再或者选中任意一个对象，按住Ctrl键，再选择其他所需要附加的对象。

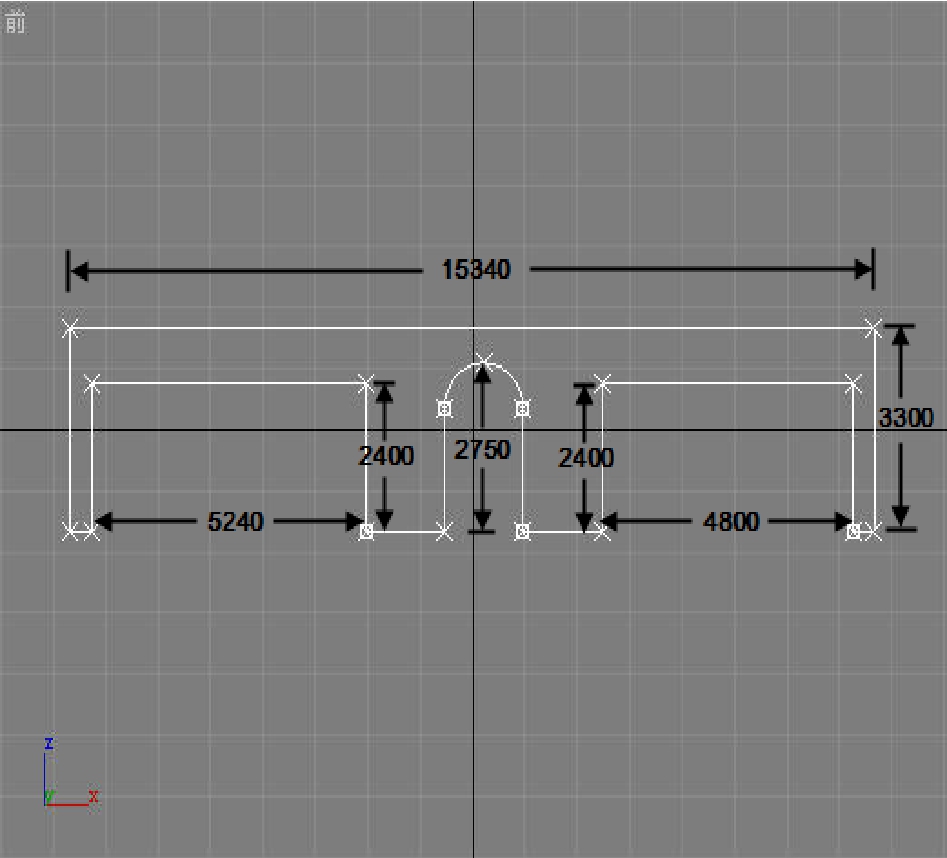

（13）单击选择卷展栏下（样条线）按钮，再单击几何体卷展栏下的按钮，然后在前视图中分别单击各样条线相交部分，即将它们进行修剪。如图1-11所示。

（14）单击选择卷展栏下（顶点）按钮，在前视图中选择断开的顶点，再单击几何体卷展栏下的按钮，即将所有断开的顶点焊接好。

● 操作步骤（1）～（14）的过程也可以是直接单击（创建）命令面板下的（图形）按钮，再单击按钮直接绘制如图1-11所示的二维线形，但是这样做就很难掌握建筑物的尺寸，在有CAD图的情况下经常会采用这种方法。

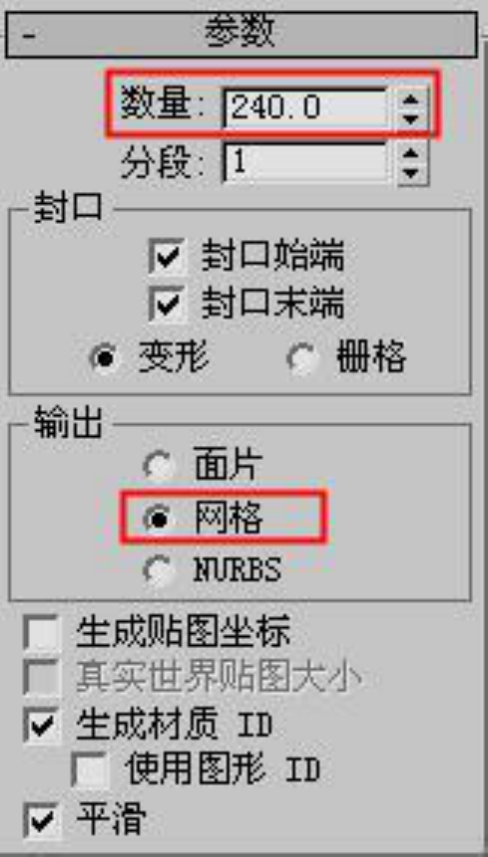

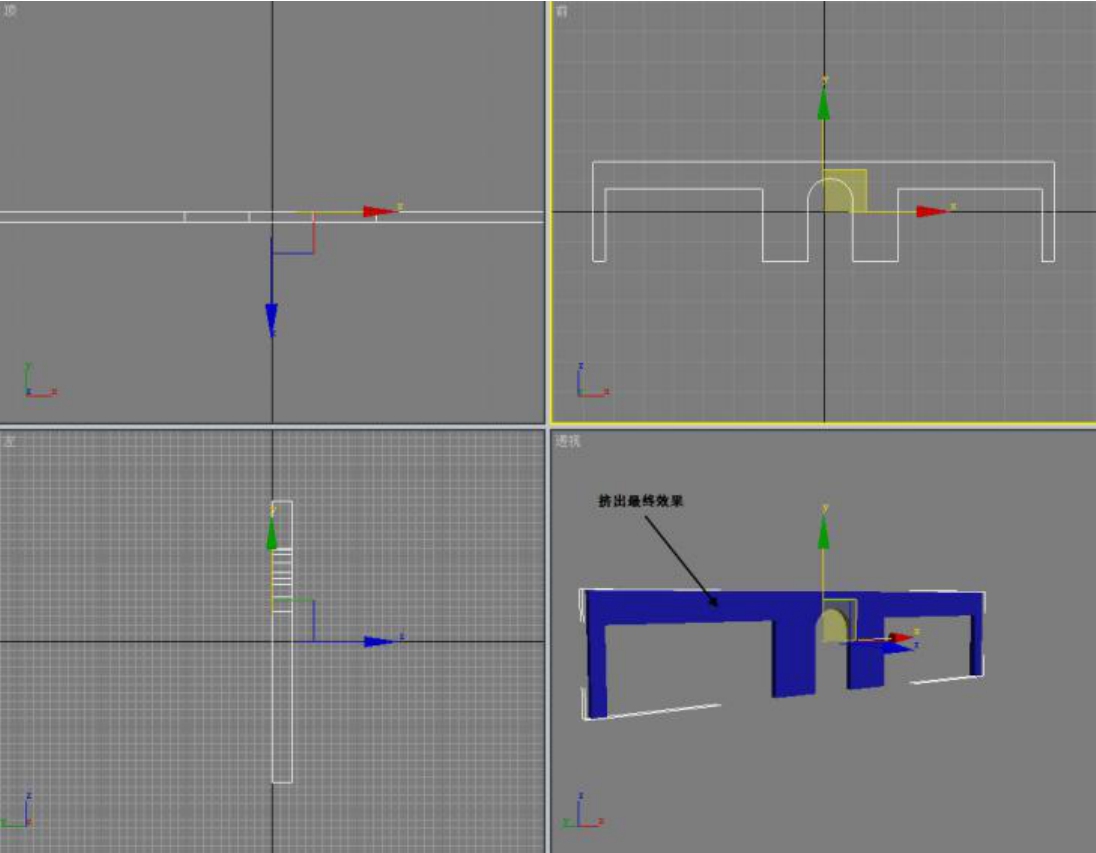

（15）在修改器列表下拉菜单中选择【挤出】命令，在展开的参数卷展栏下的【数量】框中输入240 mm，选择【网格】选项，如图1-12所示，即将“正面墙体1”转换为三维对象，如图1-13所示。

● 【挤出】命令也可以通过【布尔运算】来实现，但是相比较之下【挤出】命令可能会更简单更方便一些，而且不容易出错。
