1.2　制作墙体侧面

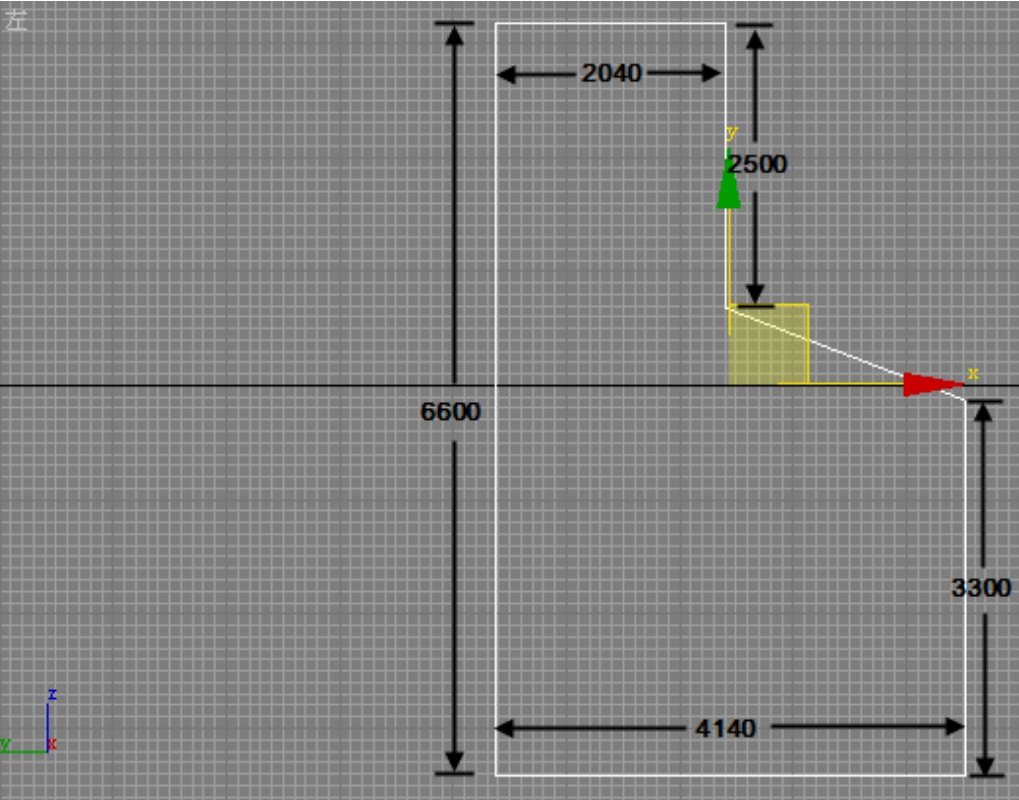

（1）在左视图中单击按钮绘制如图1-14所示的二维线形，并将其命名为“侧墙 1”。

图1-14

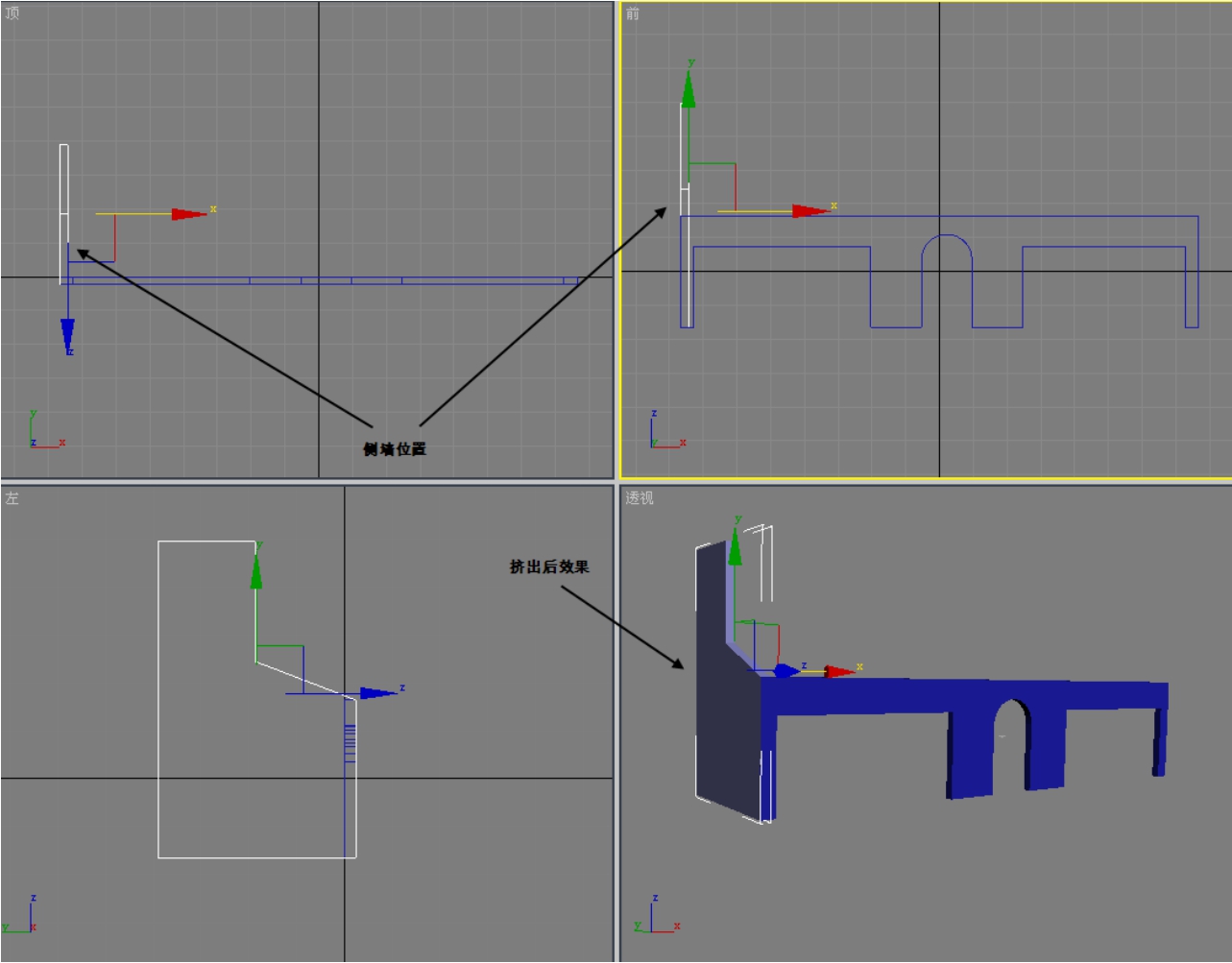

（2）在修改器列表下拉菜单中选择【挤出】命令，在展开的参数卷展栏下的【数量】框中输入240 mm，“侧墙1”位置及挤出后效果，如图1-15所示。

图1-15

（3）在前视图中单击（移动）按钮，再按住【Shift】键，向右拖动鼠标左键，到达如图1-16所示的位置后释放鼠标，并将其命名为“侧墙2”。

图1-16
