9.7 制作驾驶舱
（1）单击工具栏中的

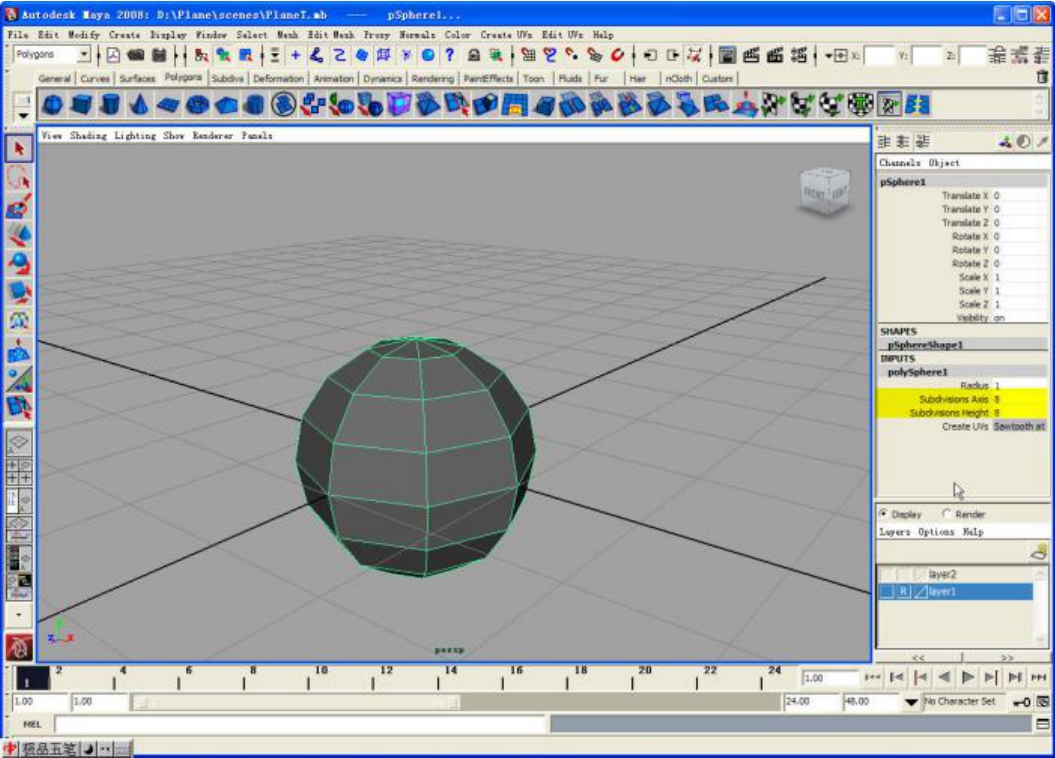

（创建多边形球体）按钮，创建一个多边形球体，修改历史参数，如图9-69所示。
图9-69

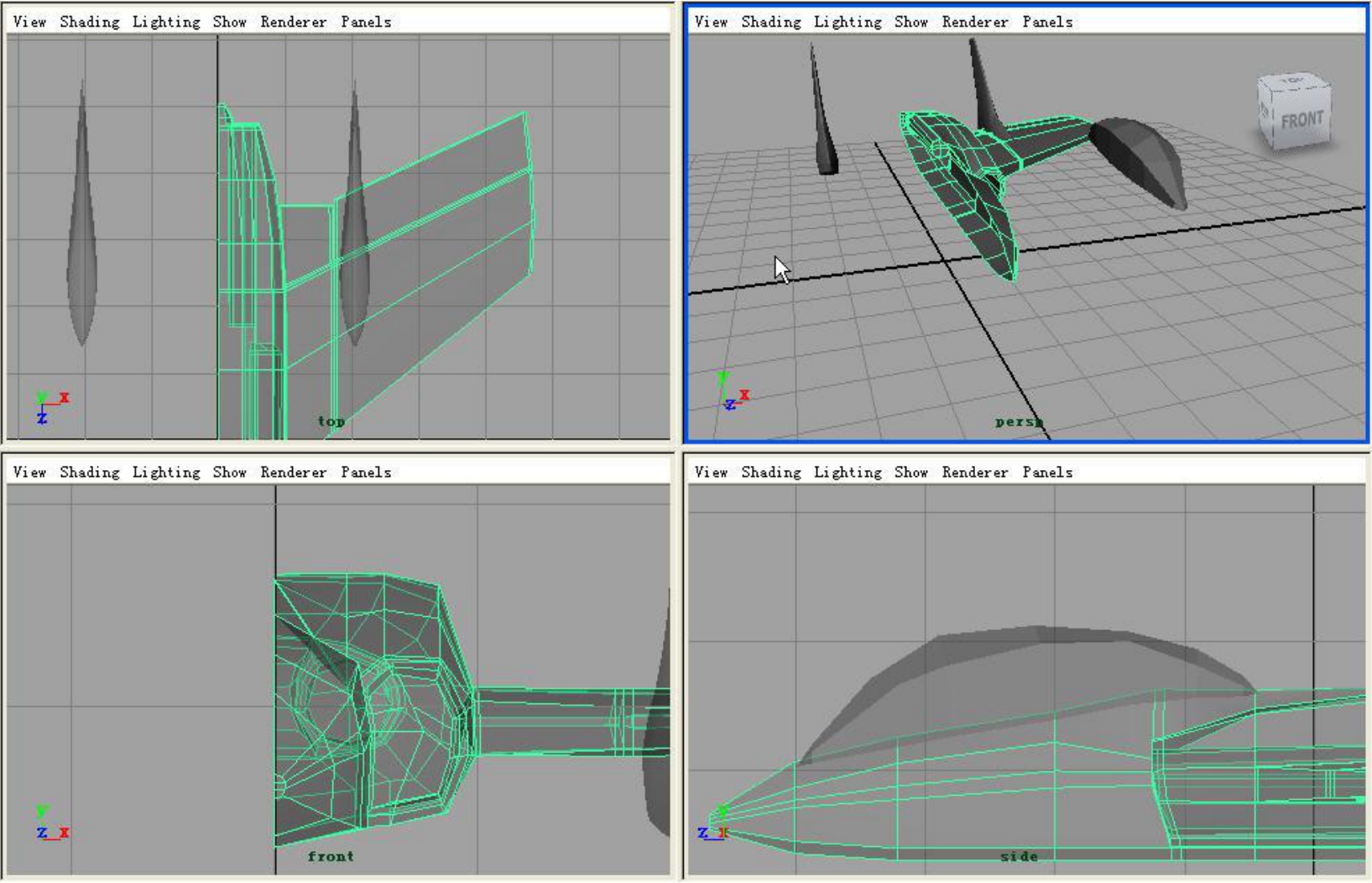

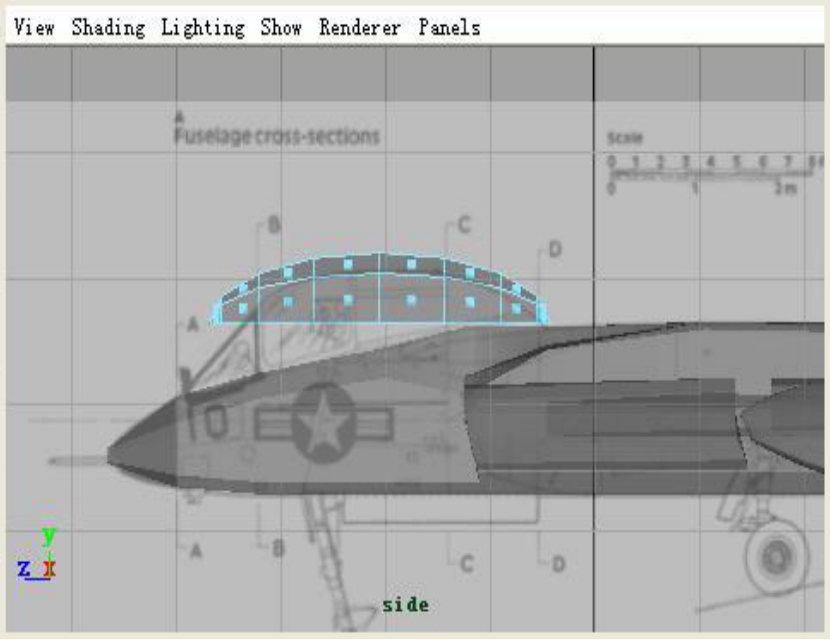

（2）在侧视图中将球体移动到驾驶舱位置，旋转X轴90度，使球的两端对应驾驶舱的两端，如图9-70所示。
图9-70

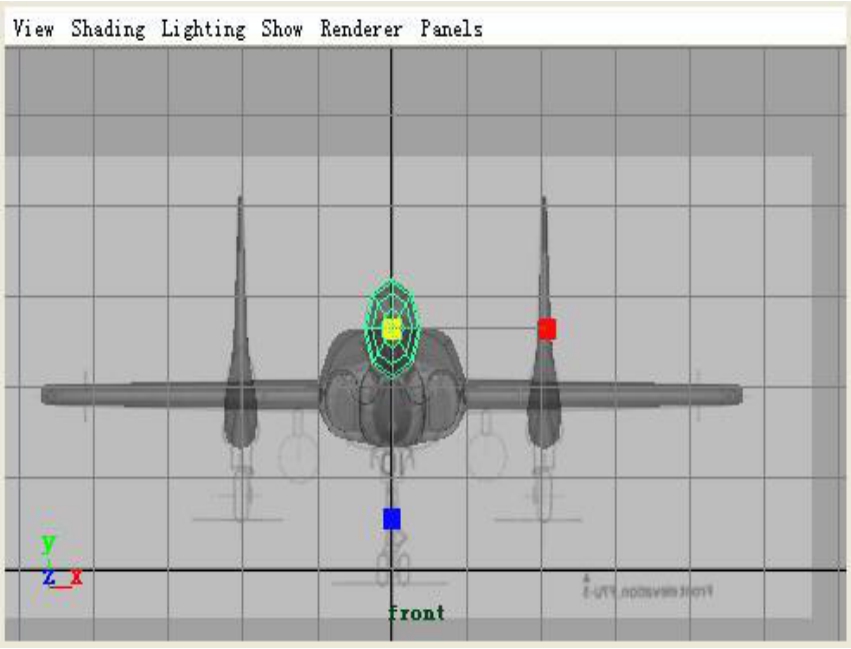

在前视图对其进行缩放，如图9-71所示。
图9-71
图9-72

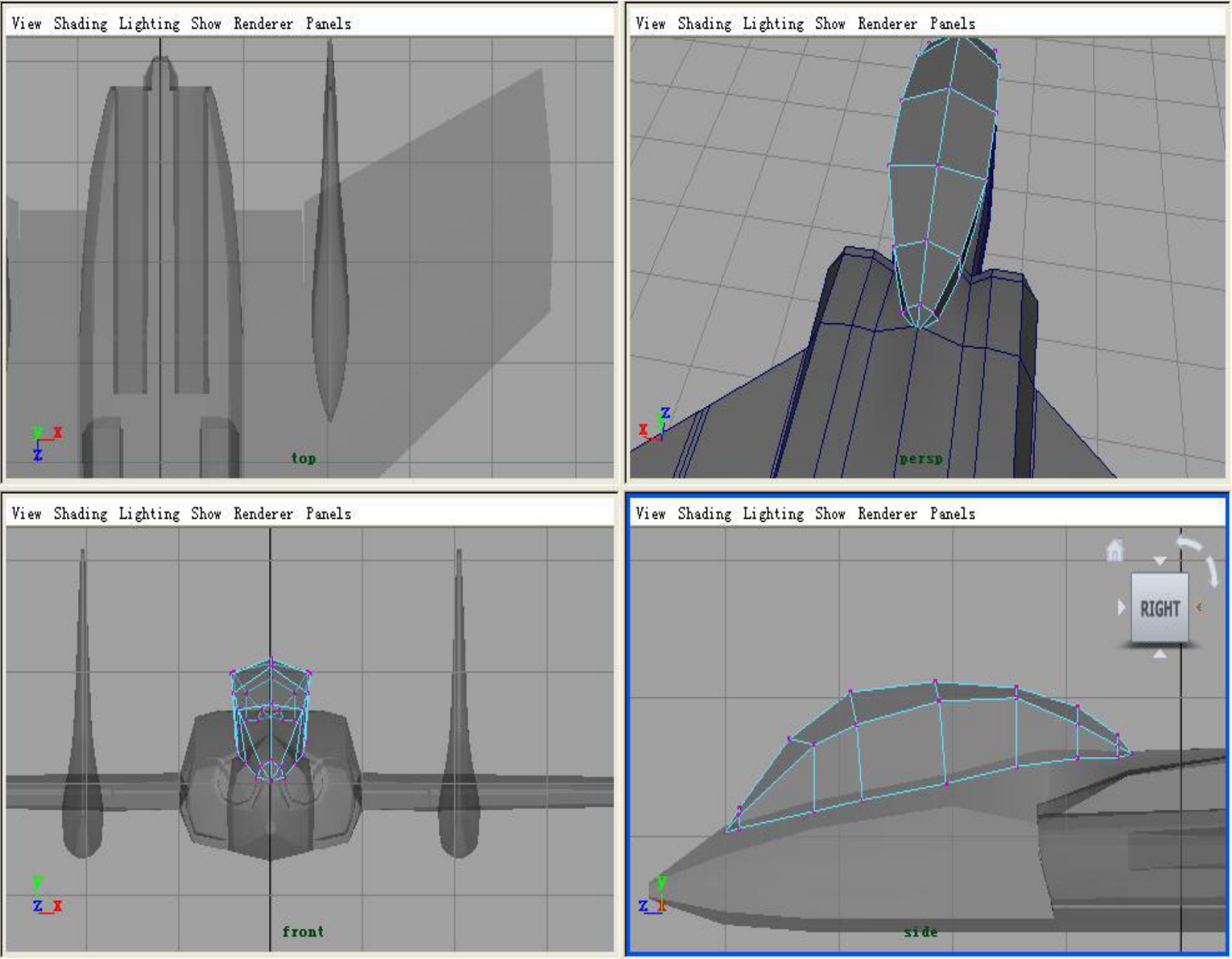

在【面】模式中删除下半部分的面，如图9-72所示。在侧视图和前视图中，调整点，调整以后，要在透视图中检查一下，确保其形状较为圆滑，如图9-73所示。
图9-73

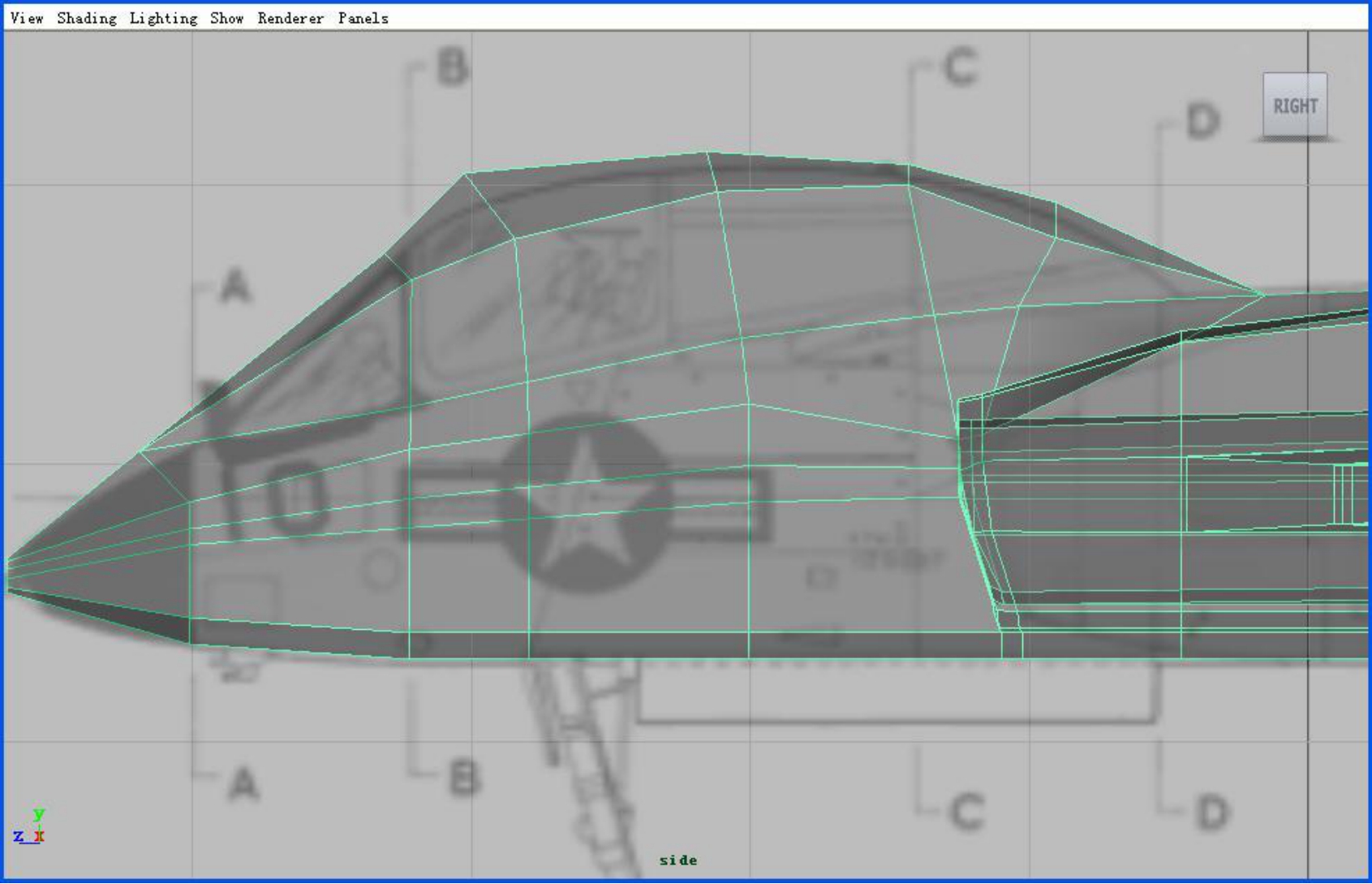

（3）进入【面】模式选择机身的一半，删除，如图9-74所示。
图9-74
图9-75
选中机身，单击工具栏中的
（Split Polygons Tool 分割多边形工具）按钮，根据机舱的位置，在机身分割多边形。如图9-75和图9-76所示。
图9-76
（Split Polygons Tool）的使用方法：在线上加点，加完一个点后可以按鼠标中间进行移动，也可以加点时按住鼠标不放移动，不能越点移动，加完所有点以后按【回车】结束（或按鼠标右键）。如图9-76第一个点和最后一个点都在原来点的位置上，这样分割完以后，此处就是一个点。
根据调整好的机舱盖，调整一下机身上的点。
复制机身并合并。

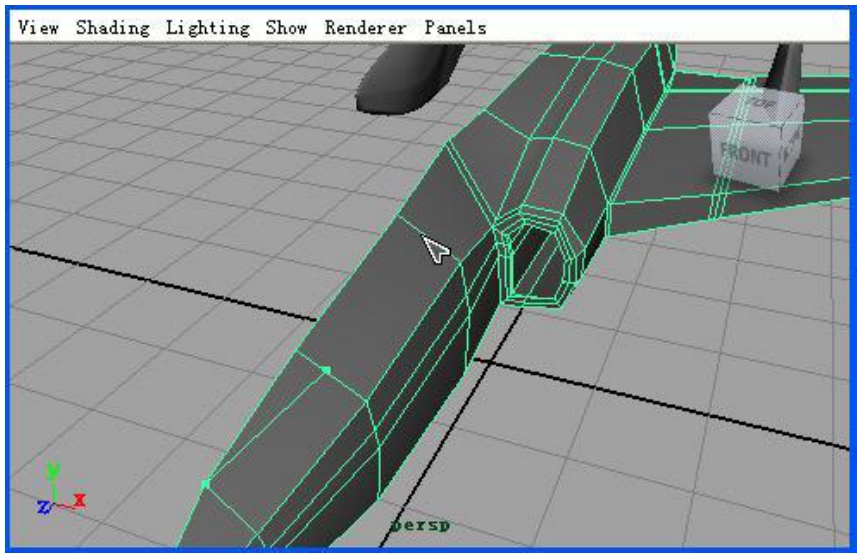

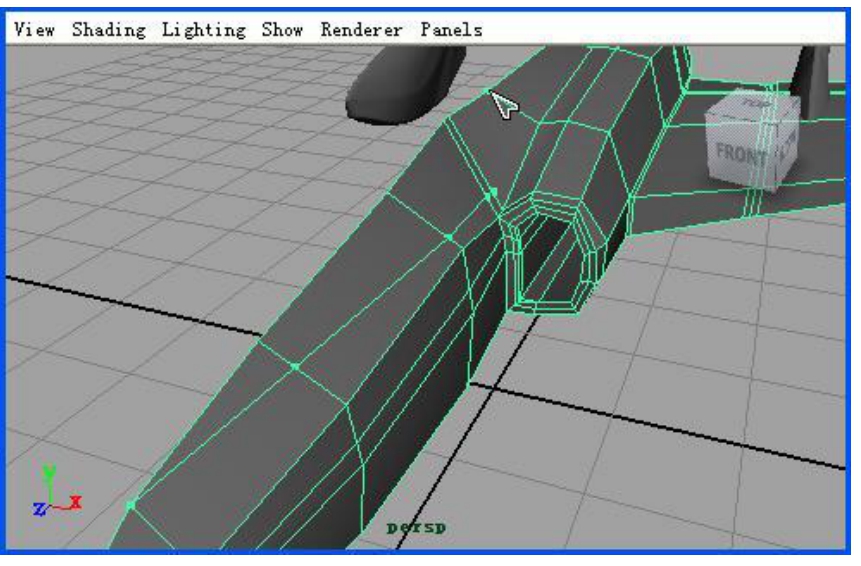

将机身上分割的面删除，露出机舱的位置。如图9-77所示。
图9-77

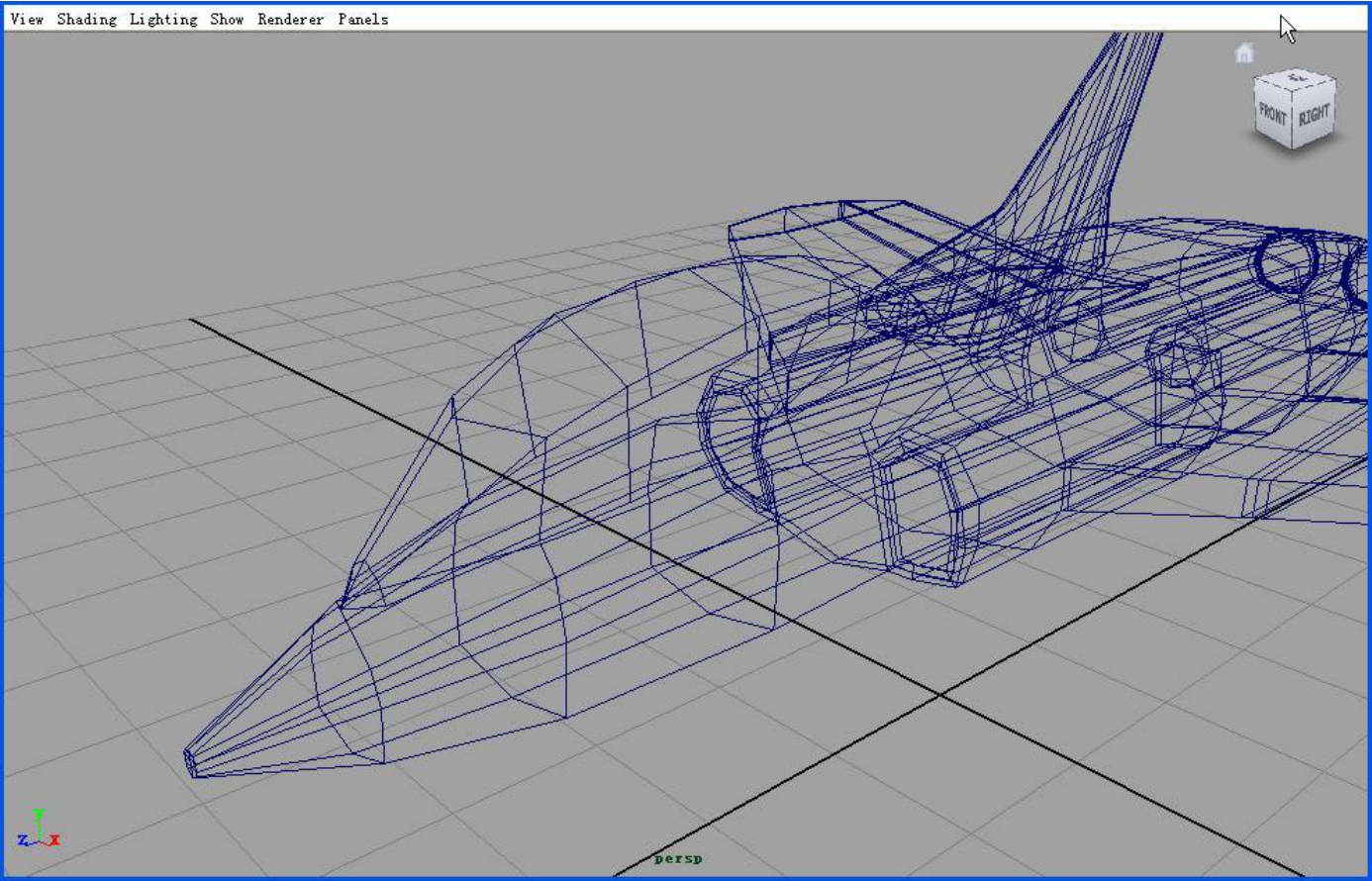

按键盘上的数字【4】键（以线条方式显示），如图9-78所示。
图9-78
按数字【5】键是默认材质显示模式，数字【6】键是贴图显示模式，数字【7】键是灯光显示模式，为了方便可以切换。
选中机舱盖和机身，单击菜单栏的【Mesh】→【Combine】（合并）命令，将两个物体合并成一个。

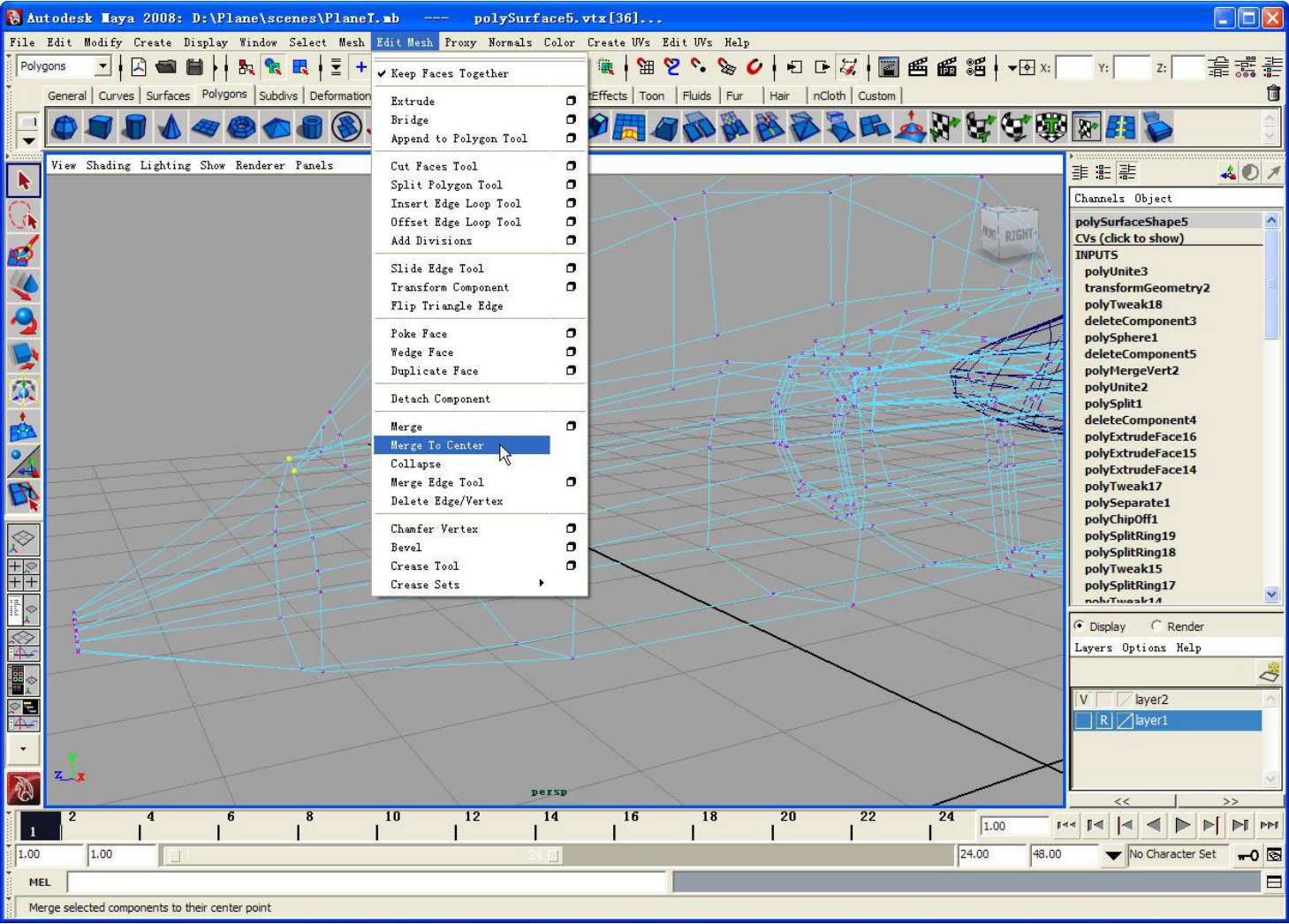

（4）进入【点】模式，分别选择机身和舱盖对应的点，单击菜单栏【Edit Mesh】→【Merge to Center】（合并到中心）命令，如图9-79所示。
图9-79
（5）将机舱盖的点和机身可以对应的点都合并起来，如图9-80所示。
图9-80
（6）在图中位置使用
（环加线）工具，加一条线，然后将其与舱盖对应的点合并。如图9-81所示。
图9-81

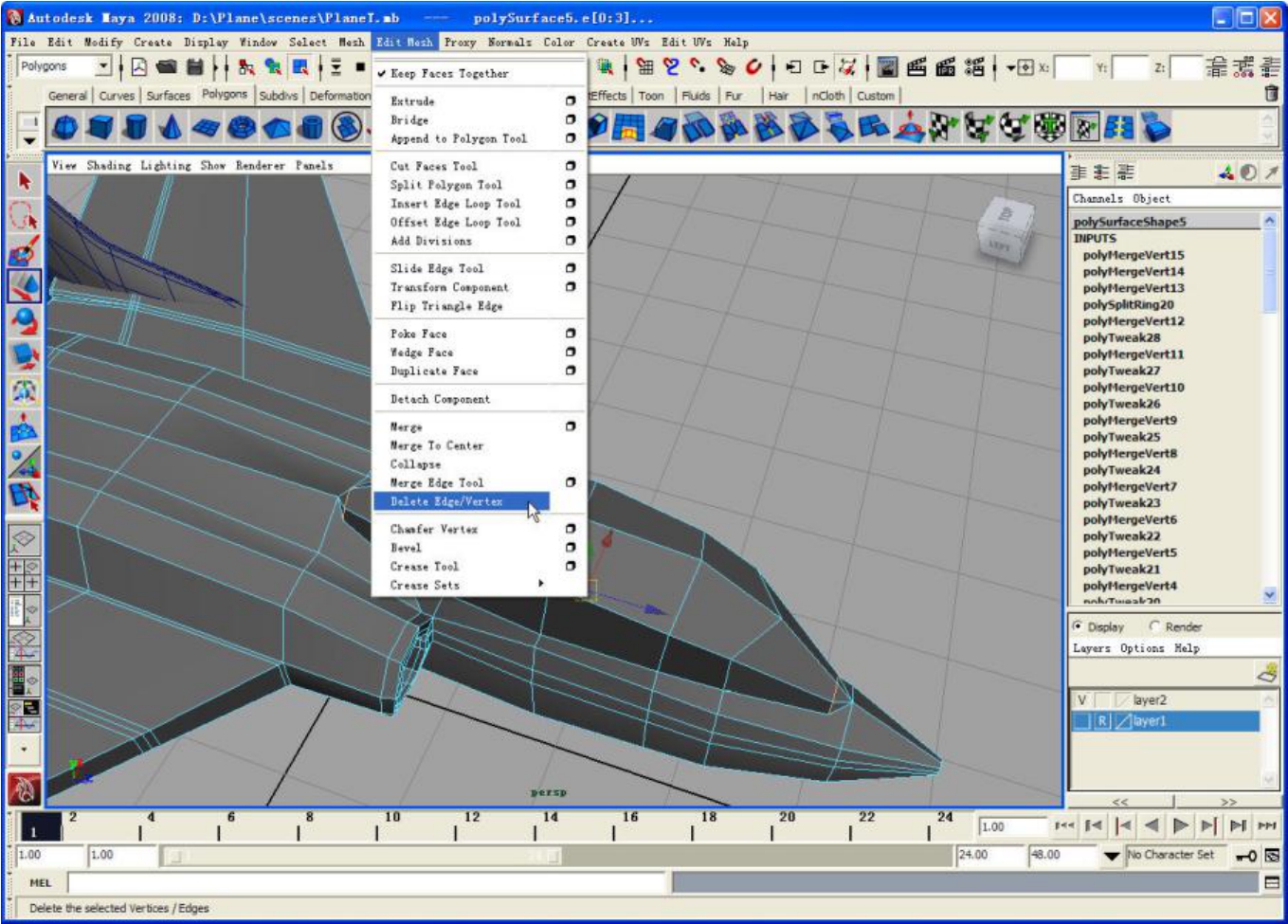

（7）现在发现机舱盖上多两条线，选中两条线，执行菜单栏中【Edit Mesh】→【Delete Edge/Vertex】命令（删除线和点）。如图9-82所示。
图9-82
这里不能选中线之后直接按键盘的【Delete】键直接删除，因为这样只是把线删除了，点没有删除，所以要使用【Delete Edge/Vertex】命令，将线和点都删除。

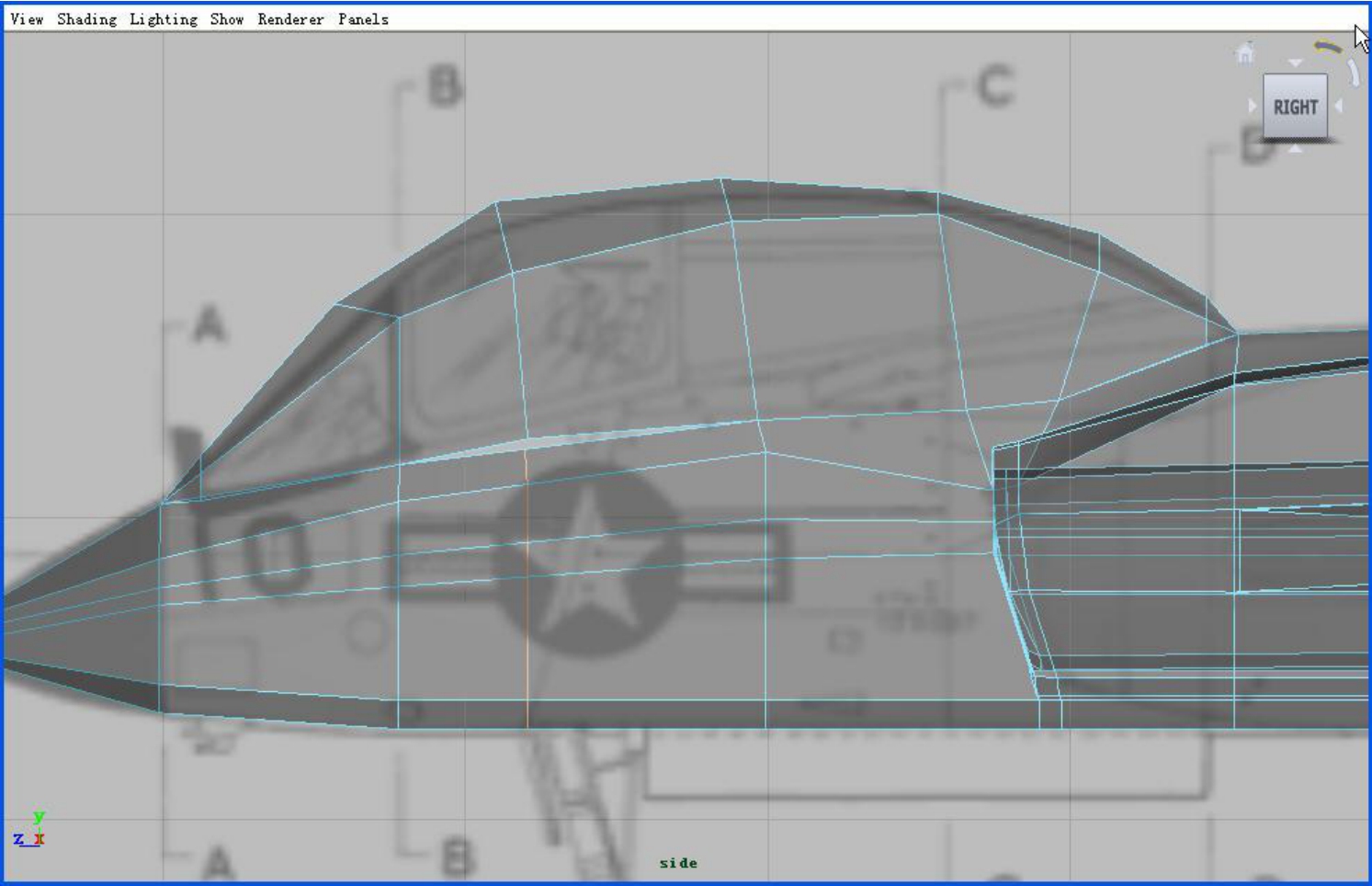

（8）在侧视图中调整点，如图9-83所示。
图9-83
（9）使用

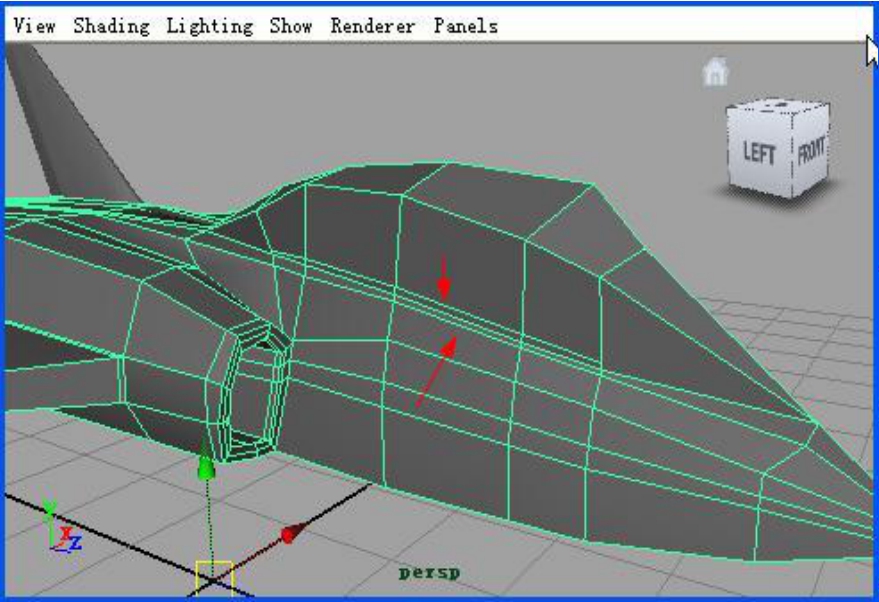

（环加线）工具，在图中位置加四条线，使边缘硬化。如图9-84和图9-85所示。
图9-84
图9-85
