10.1　UV的展开

10.1　UV的展开

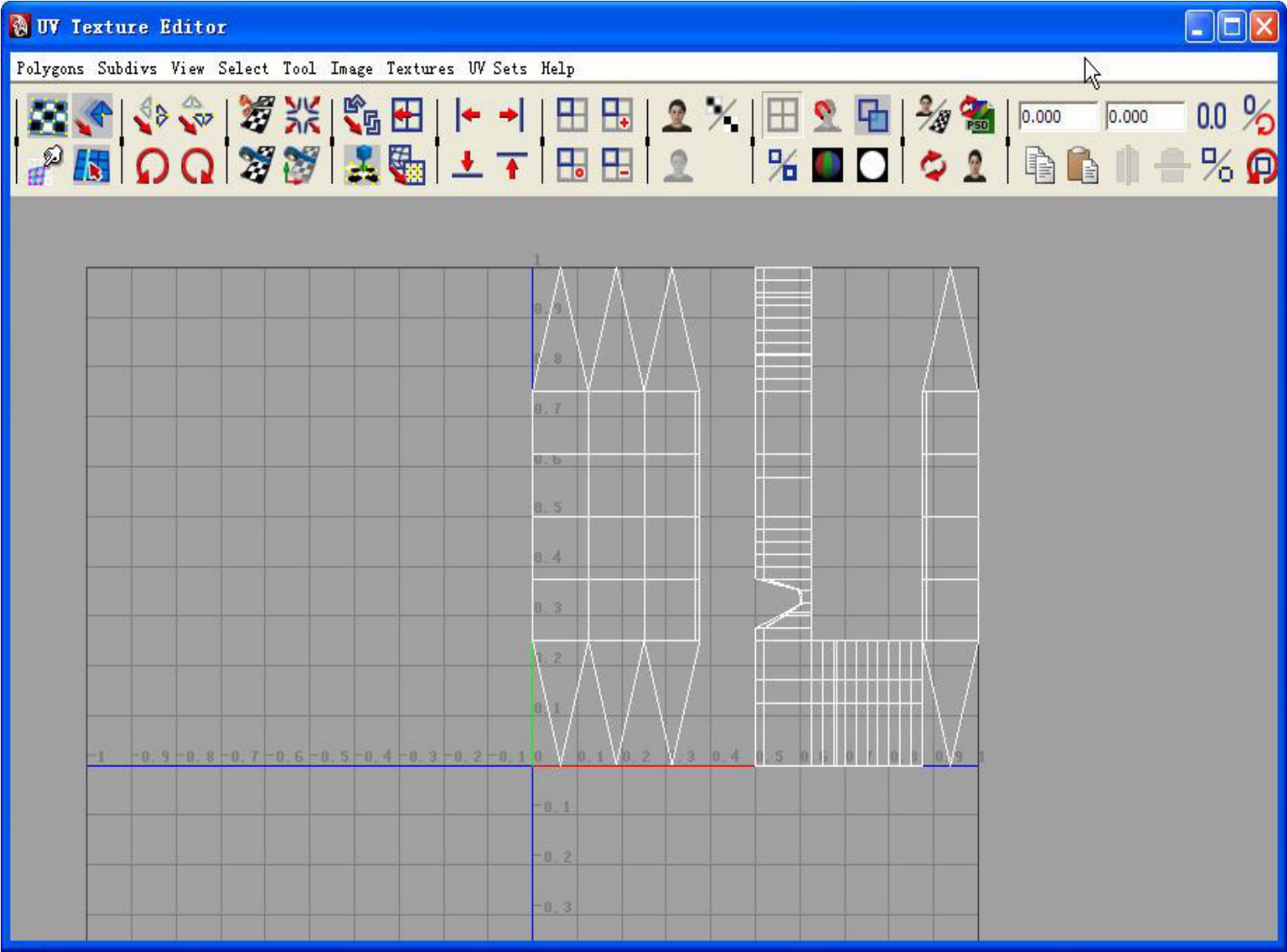

（1）按工具栏中Polygons标签中的按钮，打开【UV Texture Editor】窗口，如图10-1所示。

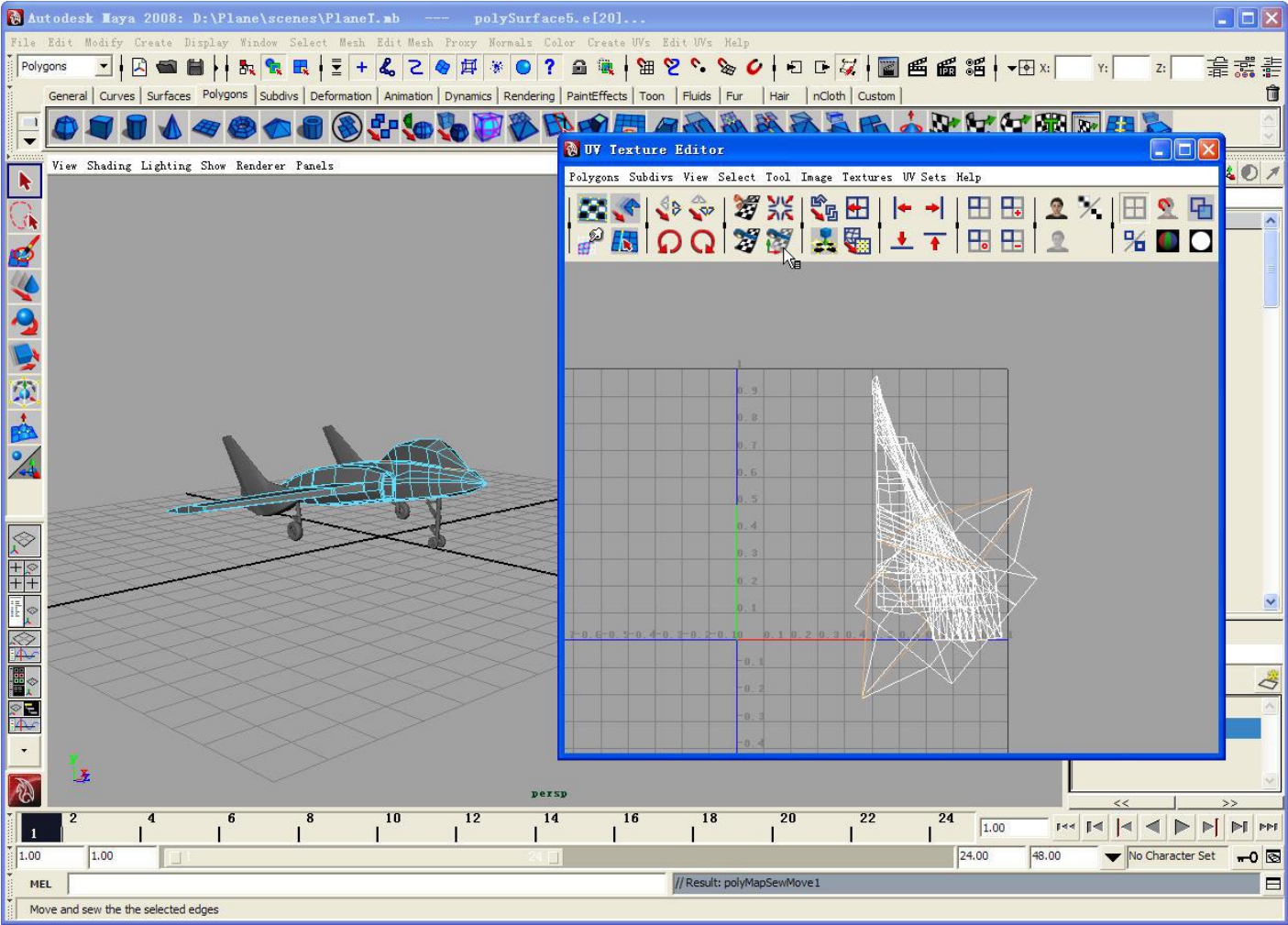

（2）先选中机身进入【边】模式，选中机身的所有边，点击【UV Texture Editor】窗口的（缝合UV边界）按钮。如图10-2所示。

拆分UV开始的这一步很重要，因为我们要通过先缝合所有UV边界，将模型的UV初始化，然后再根据需要切割我们自己的UV边界。

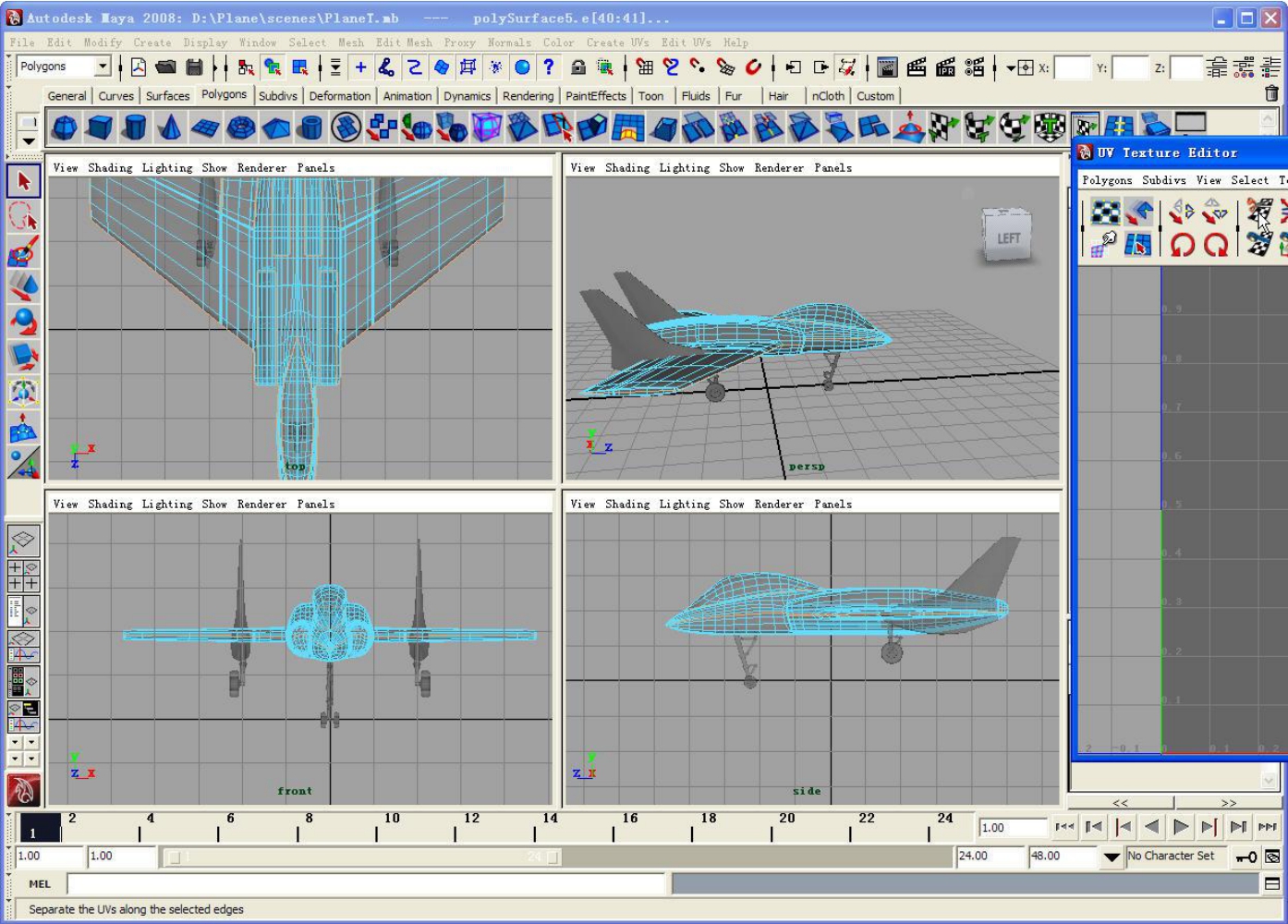

（3）选择要切开的边，点击（切割UV边界），如图10-3所示。

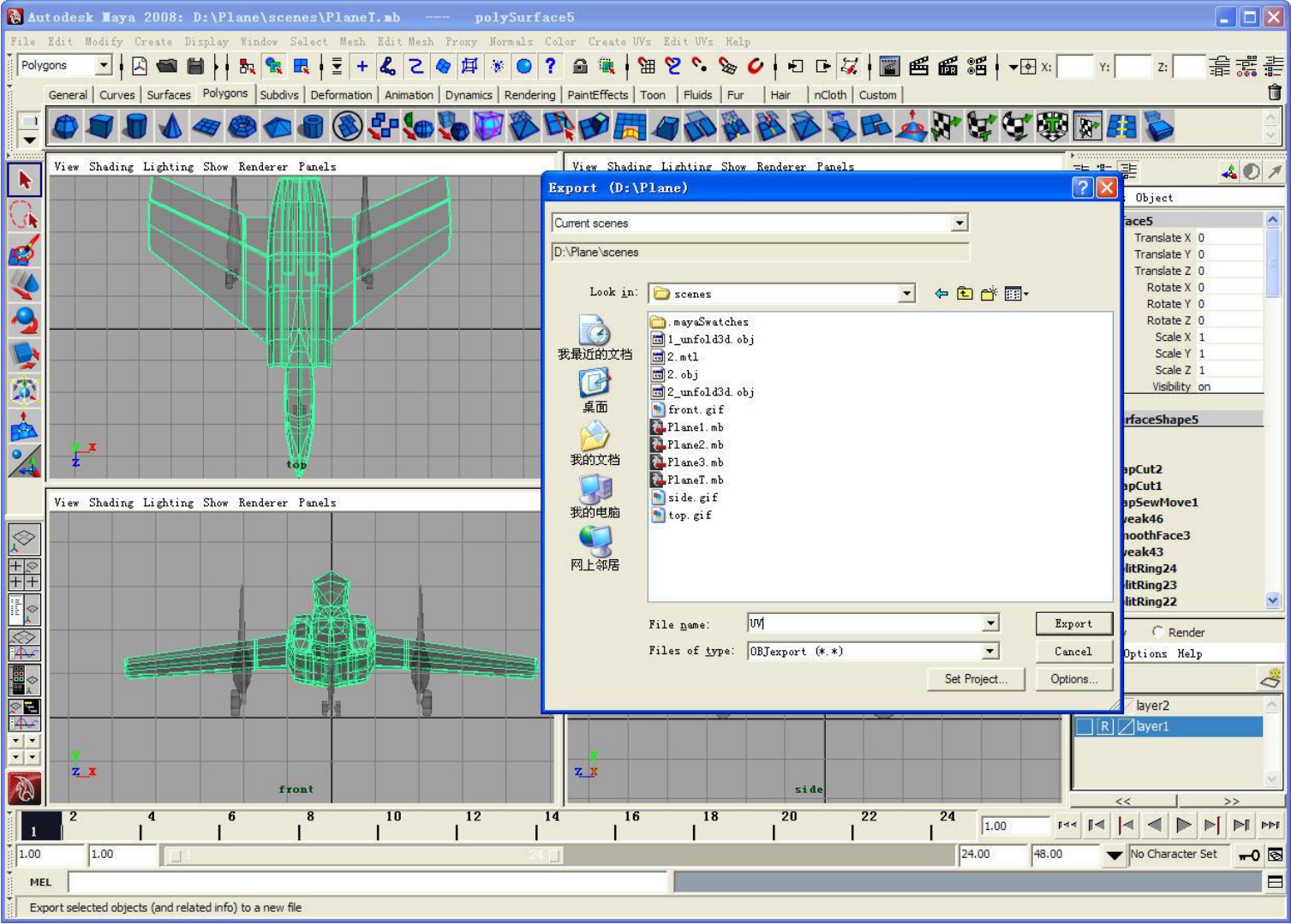

切割好UV边界后，选中模型，点击菜单栏中【File】→【Export Selection...】，将模型以obj格式导出，如图10-4所示。

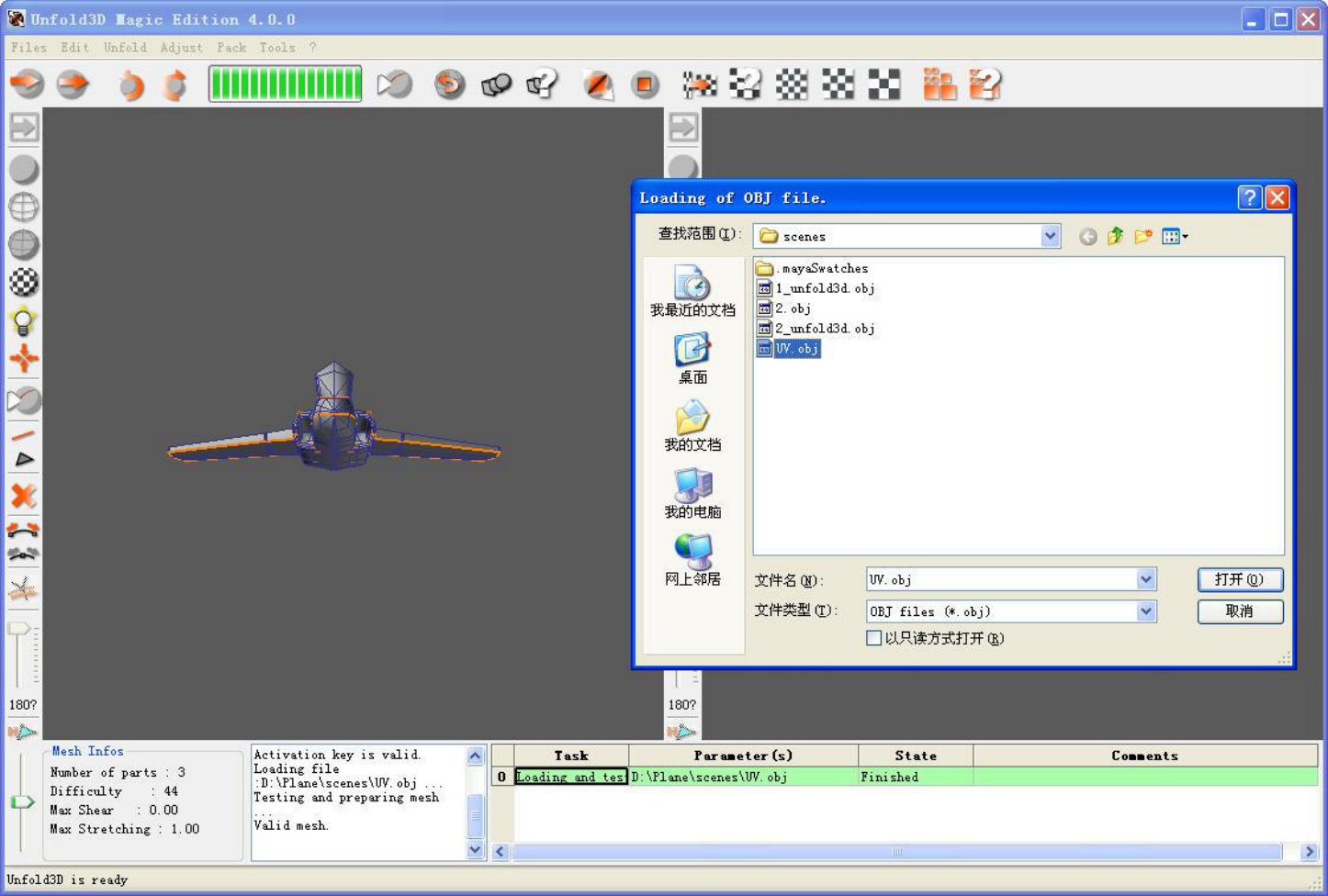

（4）在Unfold3D中，单击菜单栏的【File】→【Load UV...】，在弹出的对话框中选UV.obj。如图10-5所示。

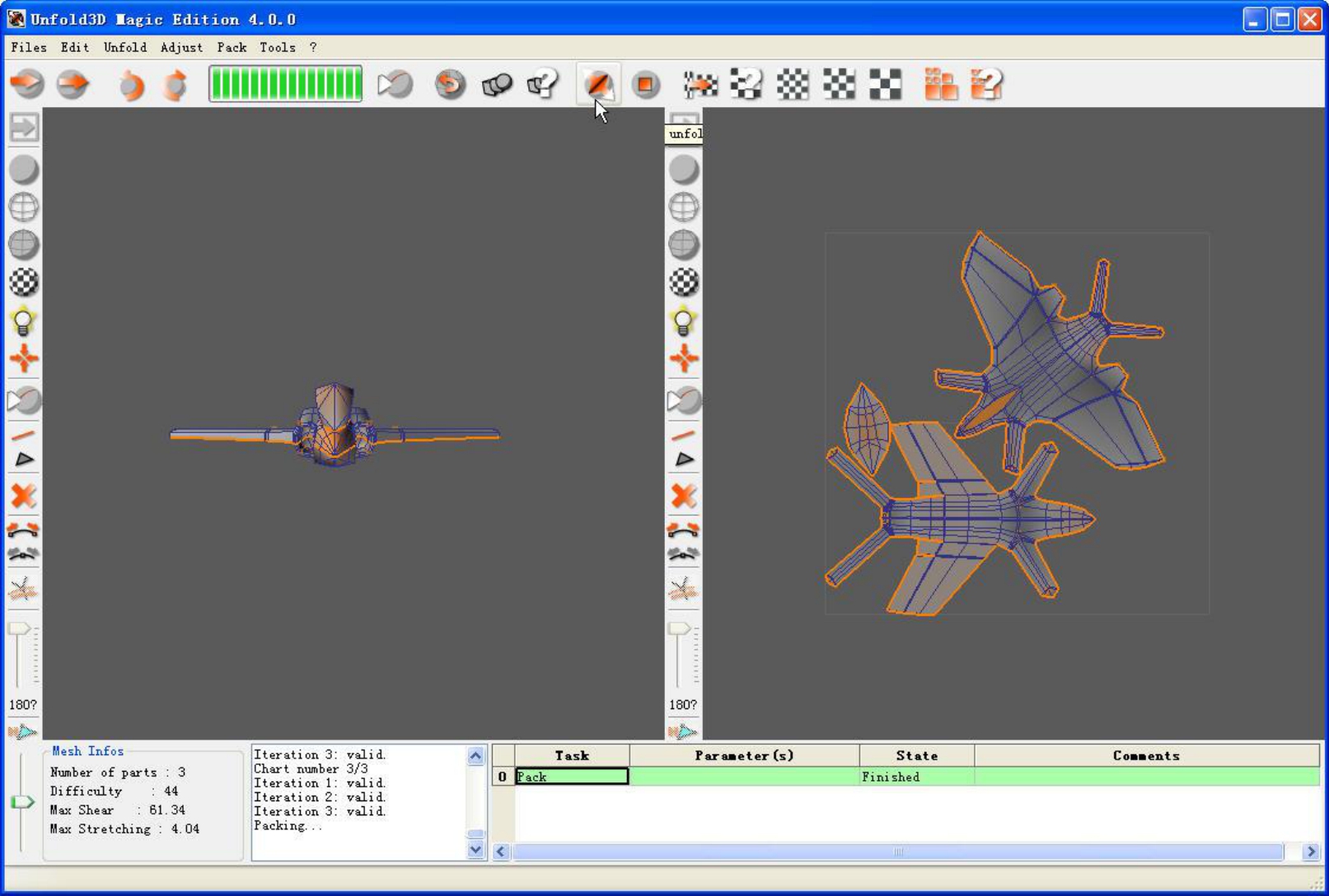

单击菜单栏下面一排按钮中的（自动展UV）按钮，如图10-6所示。

单击菜单栏中的【File】→【Save As...】，导出模型。

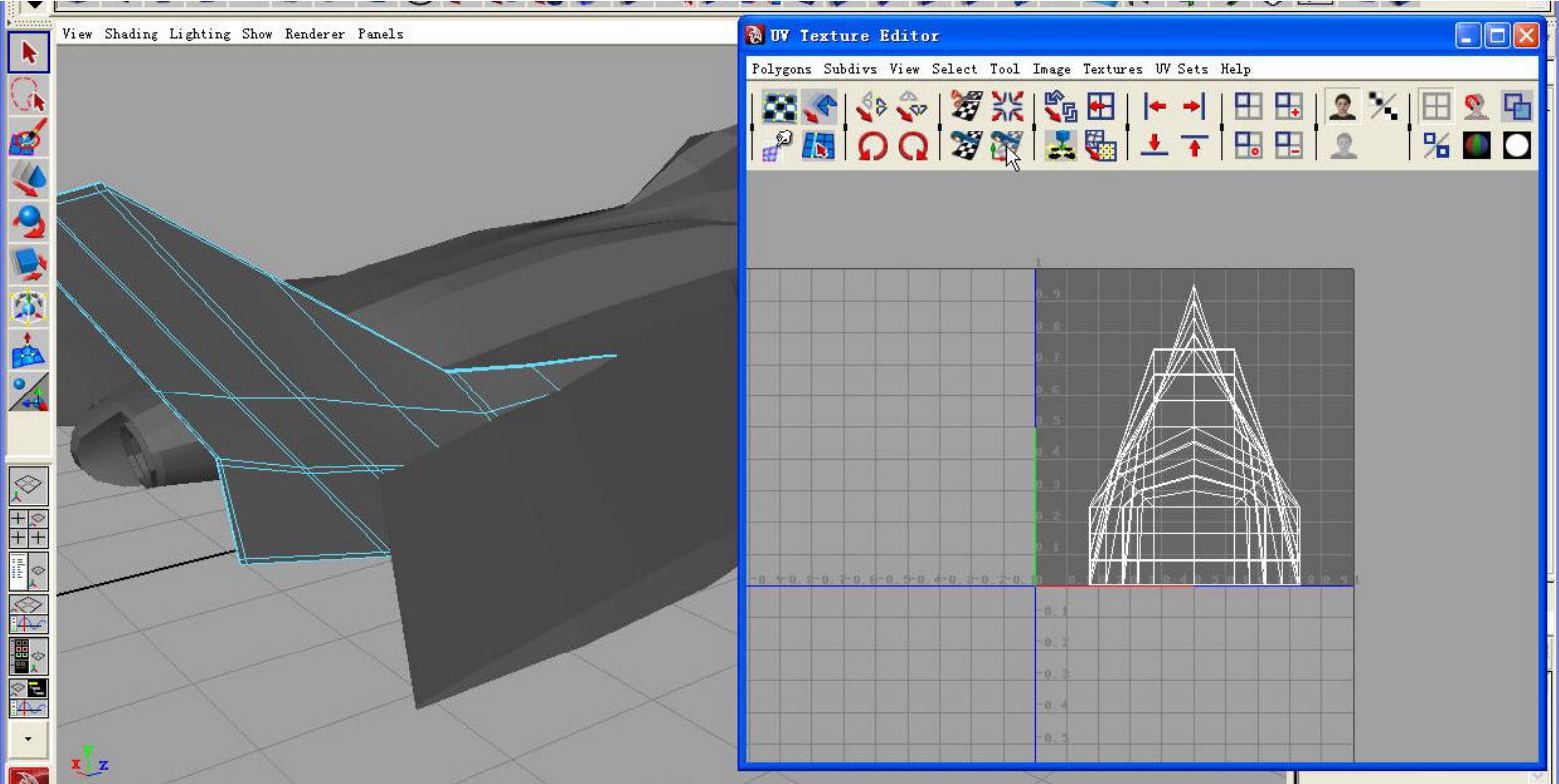

（5）同样的方法将尾翼展开，选中尾翼的所有边，单击（缝合UV边界）按钮，如图10-7所示。

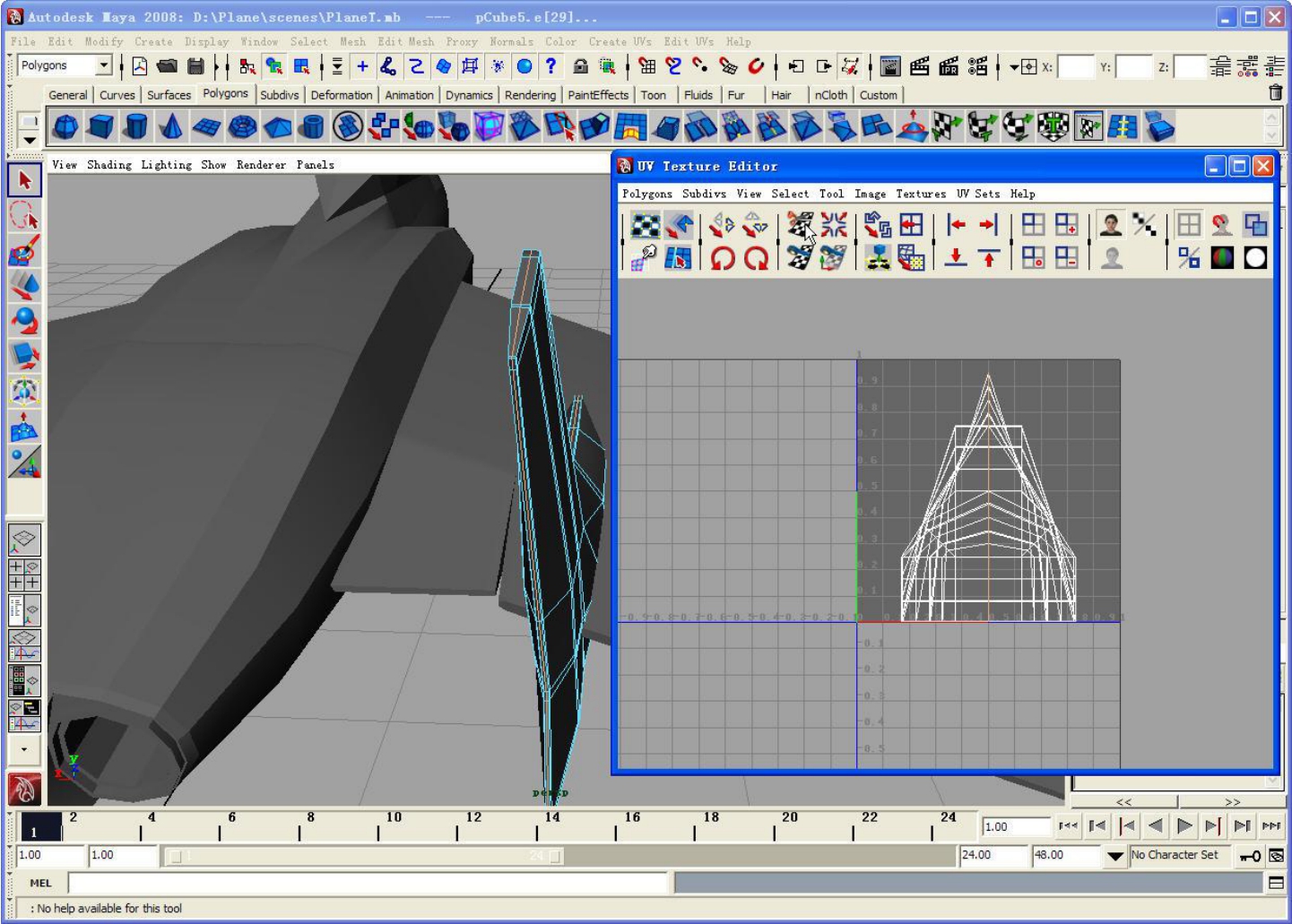

选择要切开的边，单击（切割UV边界），如图10-8所示。

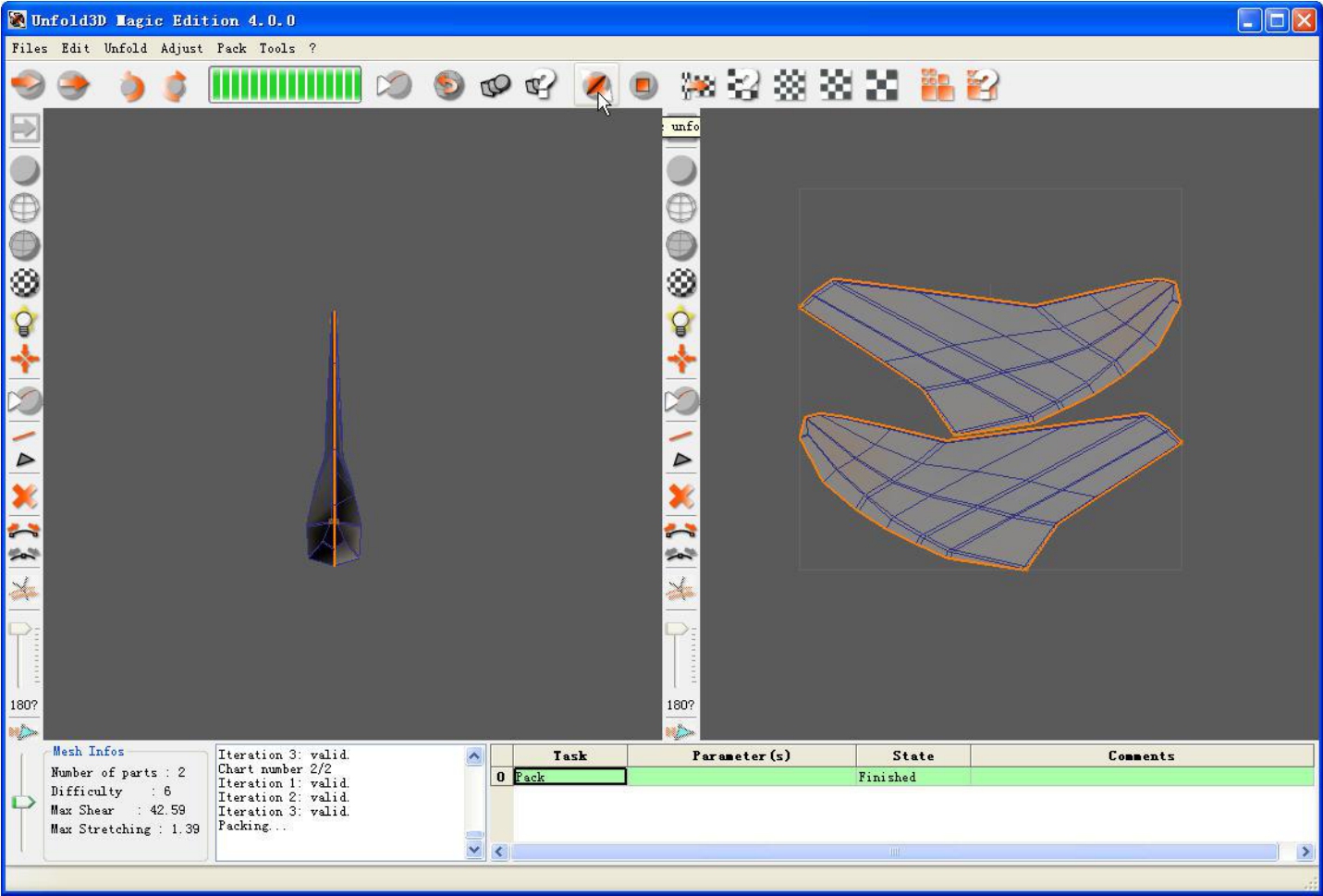

（6）选中尾翼，导出obj，在Unfold3D中自动展UV，如图10-9所示。

因为两个尾翼是一样的，所以只展一个就可以。如果对刚才的UV划分不满意，那就证明UV切割有问题，回到maya中重新分割一下再来分就可以了。

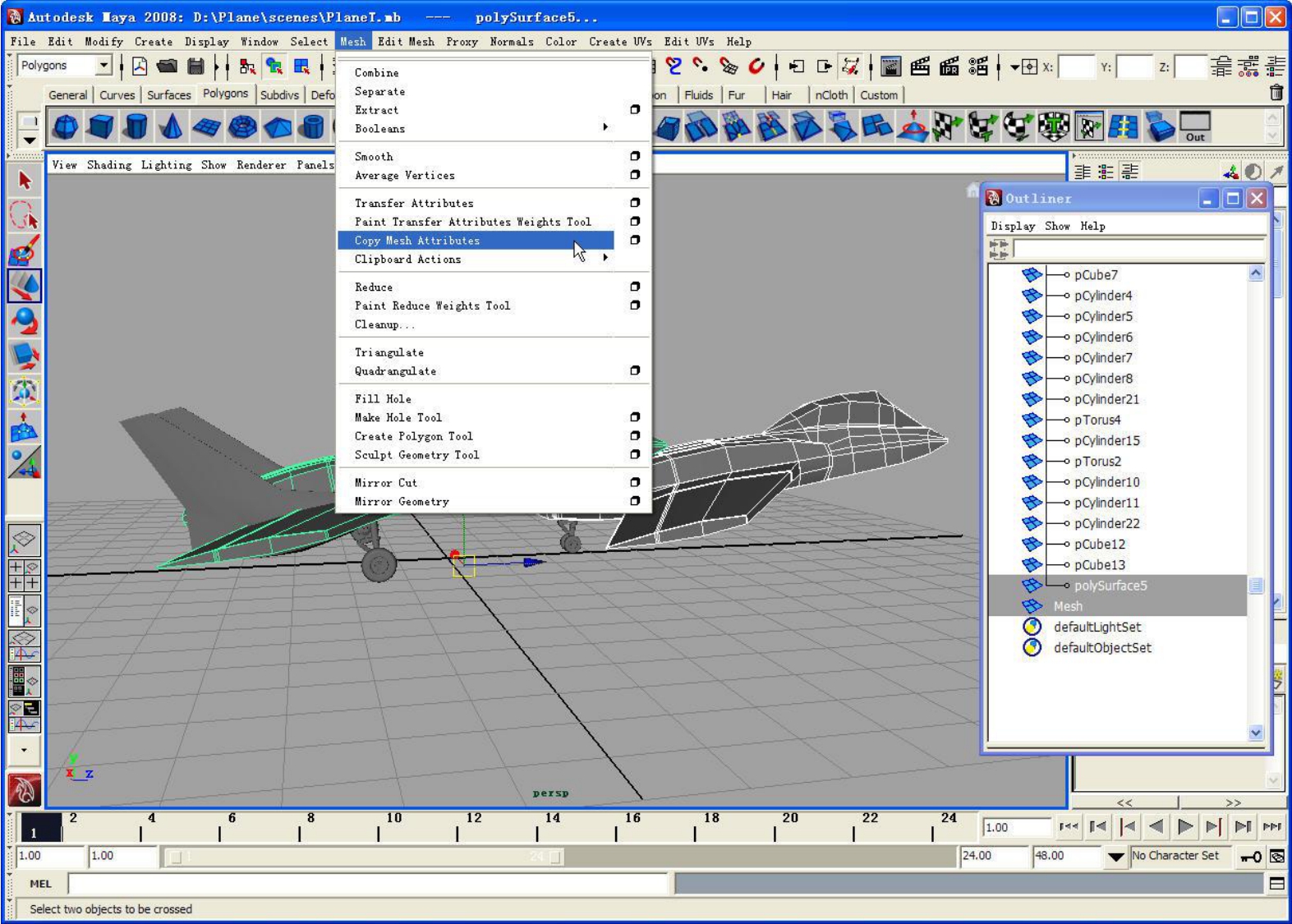

（7）在Maya中，单击菜单栏【File】→【Import...】导入模型，进行UV传递，选中两个机身，注意选择模型的先后顺序，先选展好UV的模型，后选没有展的模型，单击菜单栏【Mesh】→【Copy Mesh Attributes】，如图10-10所示。

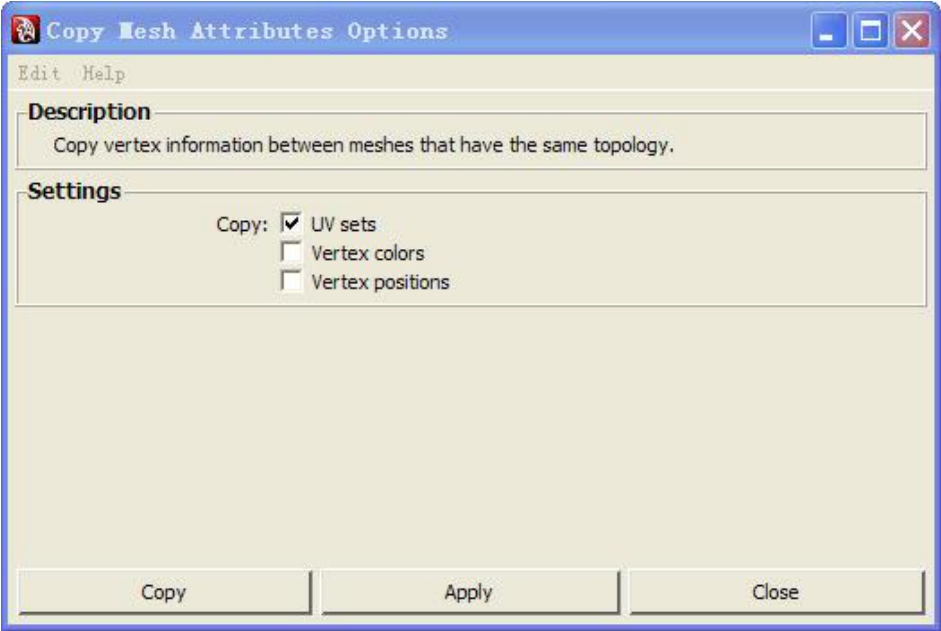

注意【Mesh】→【Cope Mesh Attributes】命令的设置，单击后面的方框，弹出的对话框选择【UV sets】如图10-11所示。

（8）尾翼UV传递的操作与上面相同，这里就不再赘述。注意传递完UV，把导入的模型删除。
