9.2 制作飞机主体

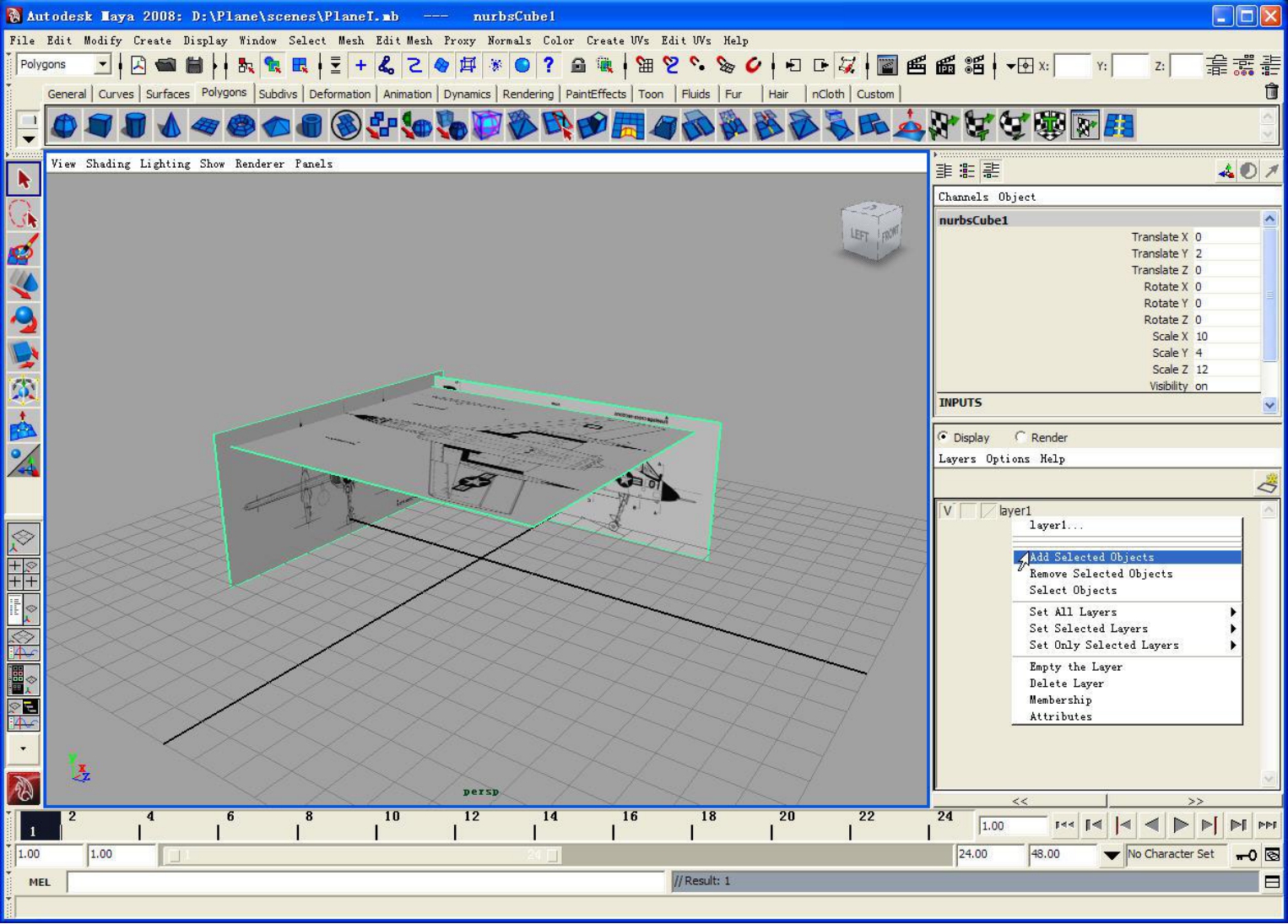

（1）单击右侧通道栏下面的
（新建图层）按钮，新建图层Layer1，选中所有物体，即三个面，在图层上按住鼠标右键不放，在弹出的菜单中，拖拽到Add Selected Objects上。如图9-10所示。
图9-10
单击
V旁边的方框两次，使方框中显示R：
，将图层锁定。

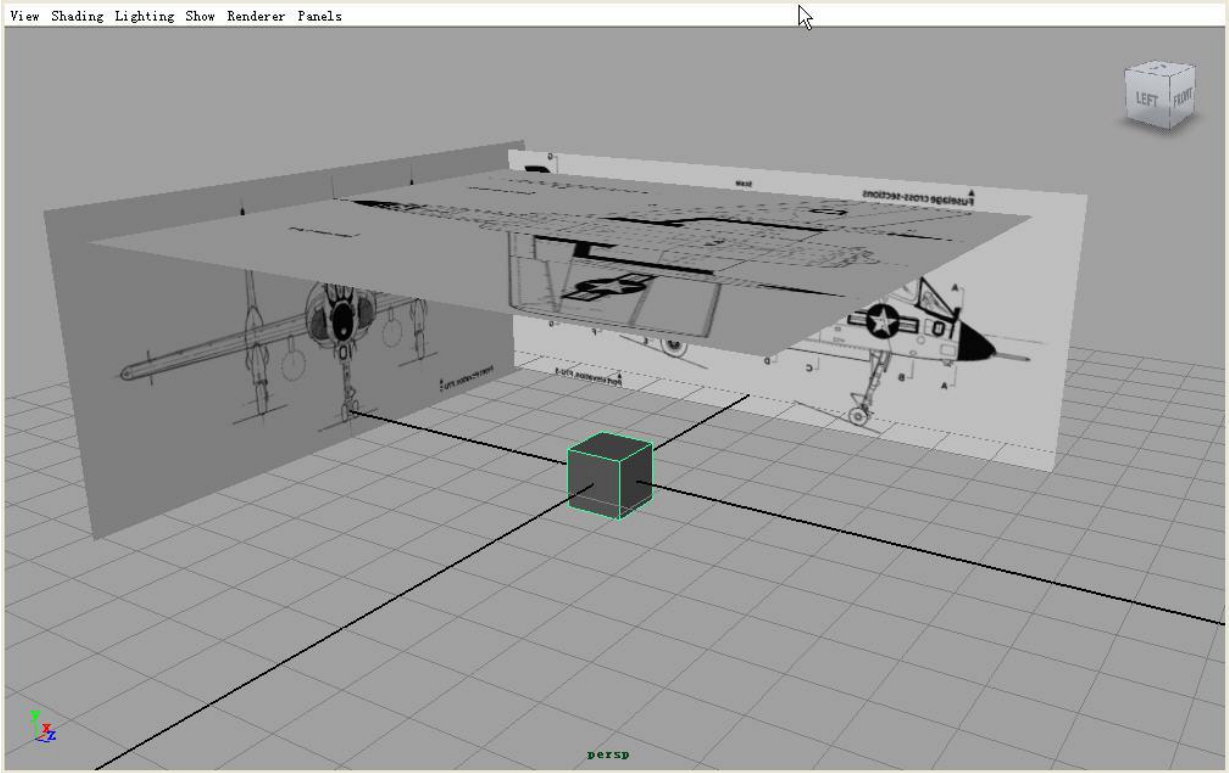

单击工具架的Polygons中
按钮，创建一个Polygons正方体。如图9-11所示。
图9-11

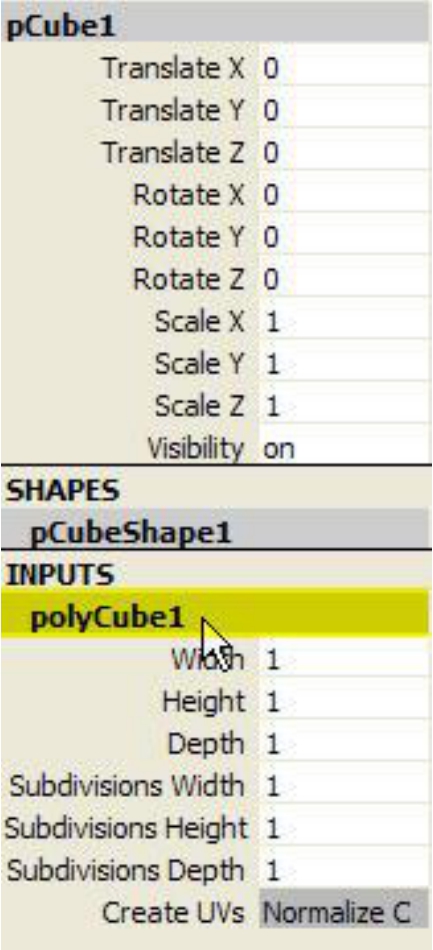

单击通道中的“历史”，如图9-12黄色高亮部分显示，打开“历史”。
图9-12
图9-13

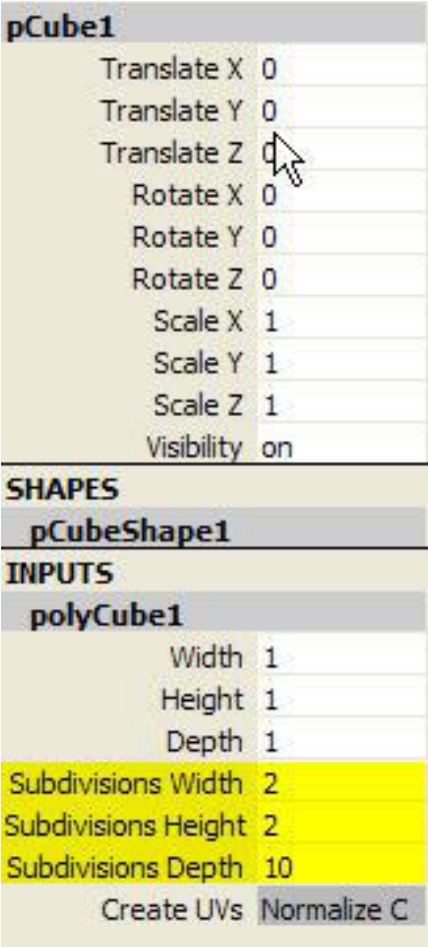

修改“历史”中的参数，如图9-13黄色高亮部分显示宽和高为2段，长为10段。

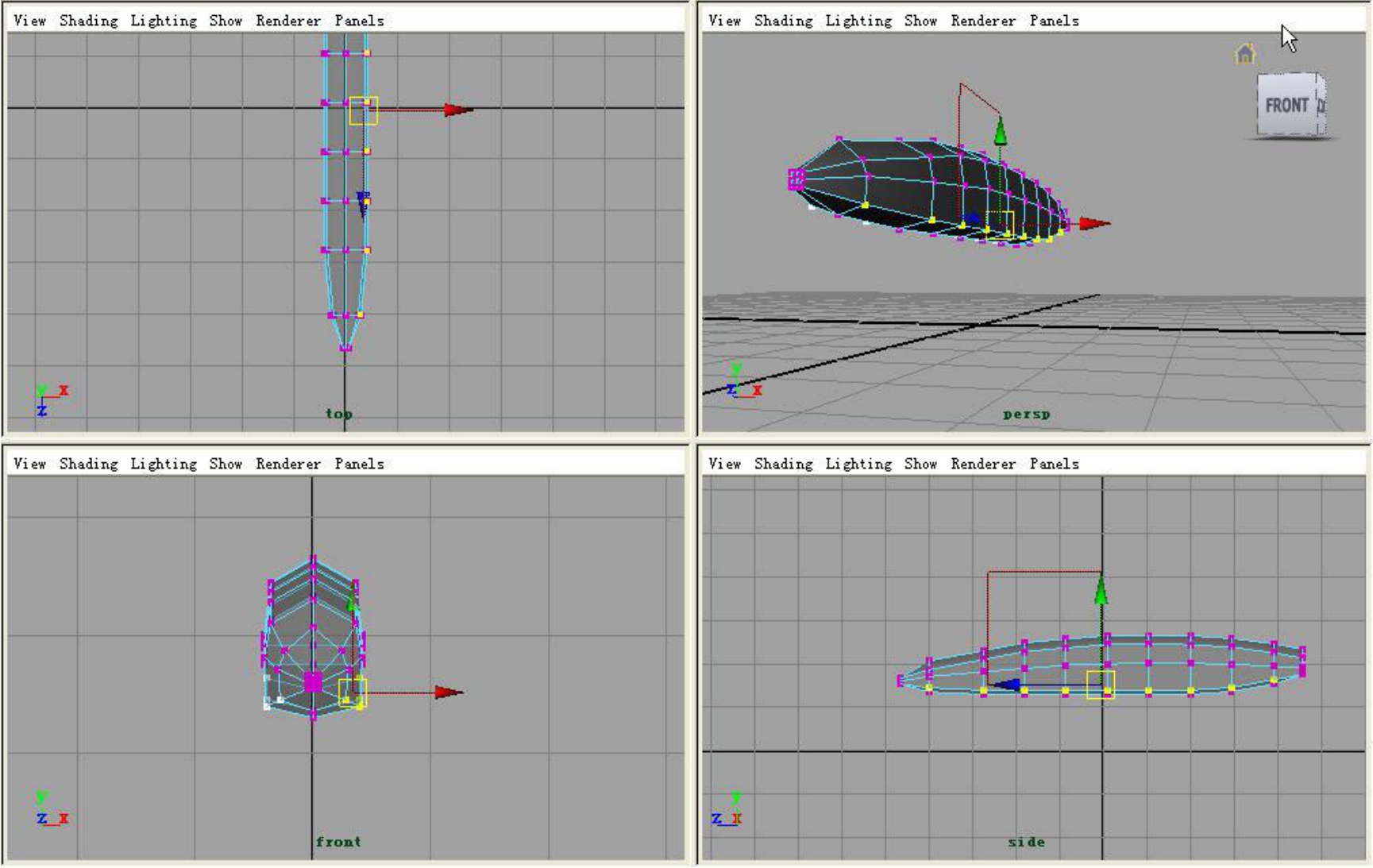

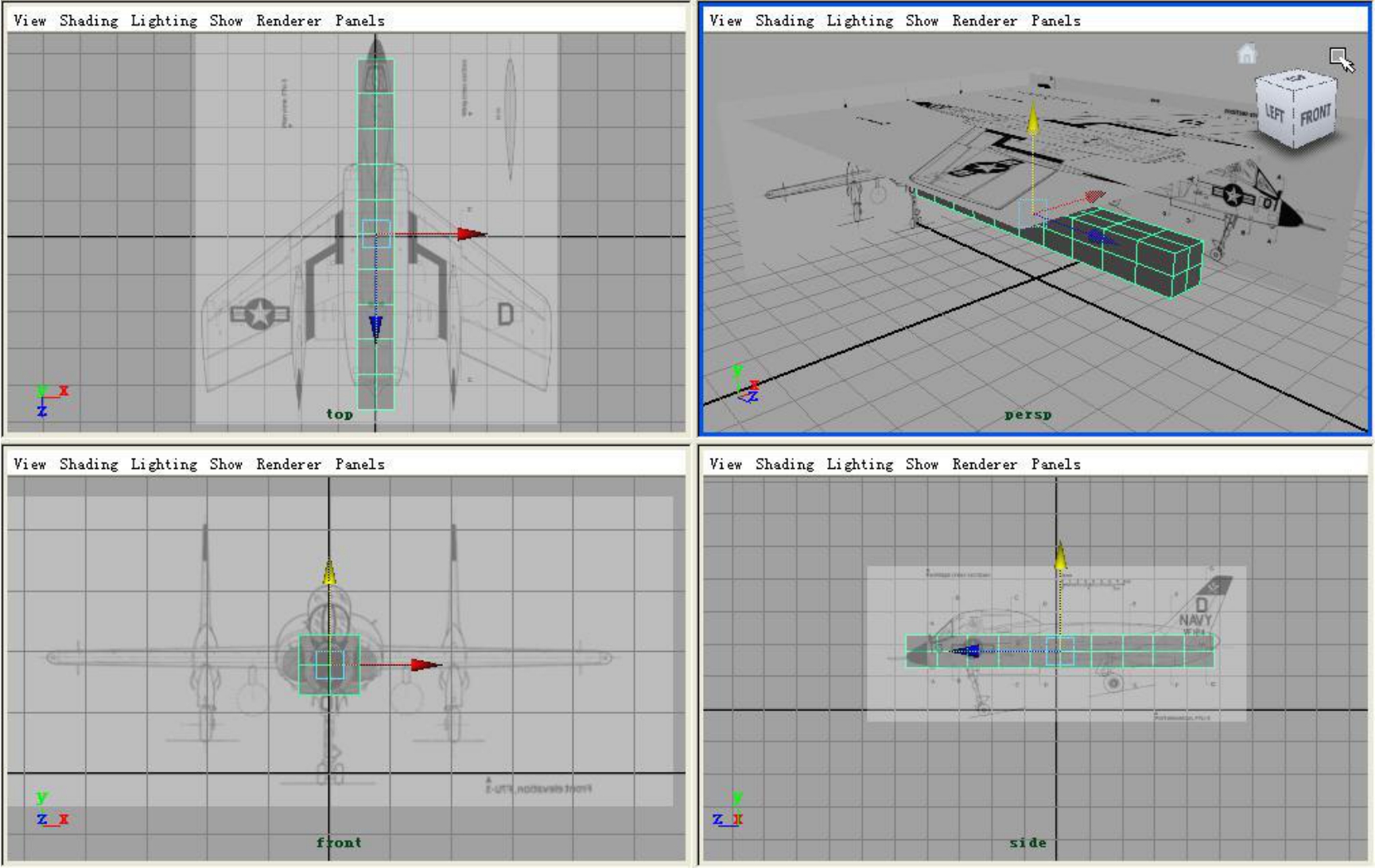

（2）在顶视图缩放立方体，使其与机身长度相当，在侧视图或前视图移动立方体，使其位置与机身位置对应，如图9-14所示。
图9-14

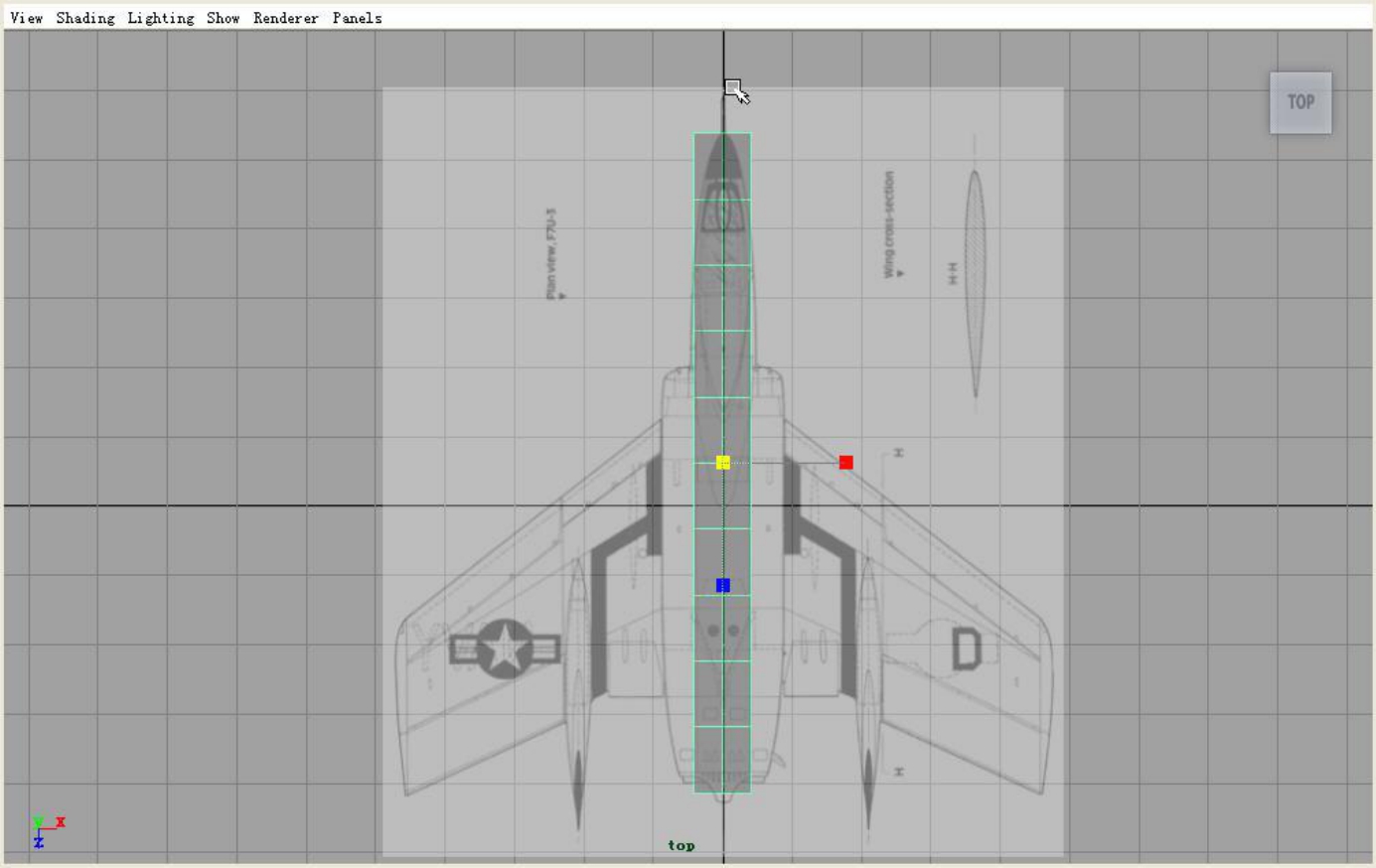

在顶视图中，参照图对机身的宽度进行缩放，如图9-15所示。
图9-15

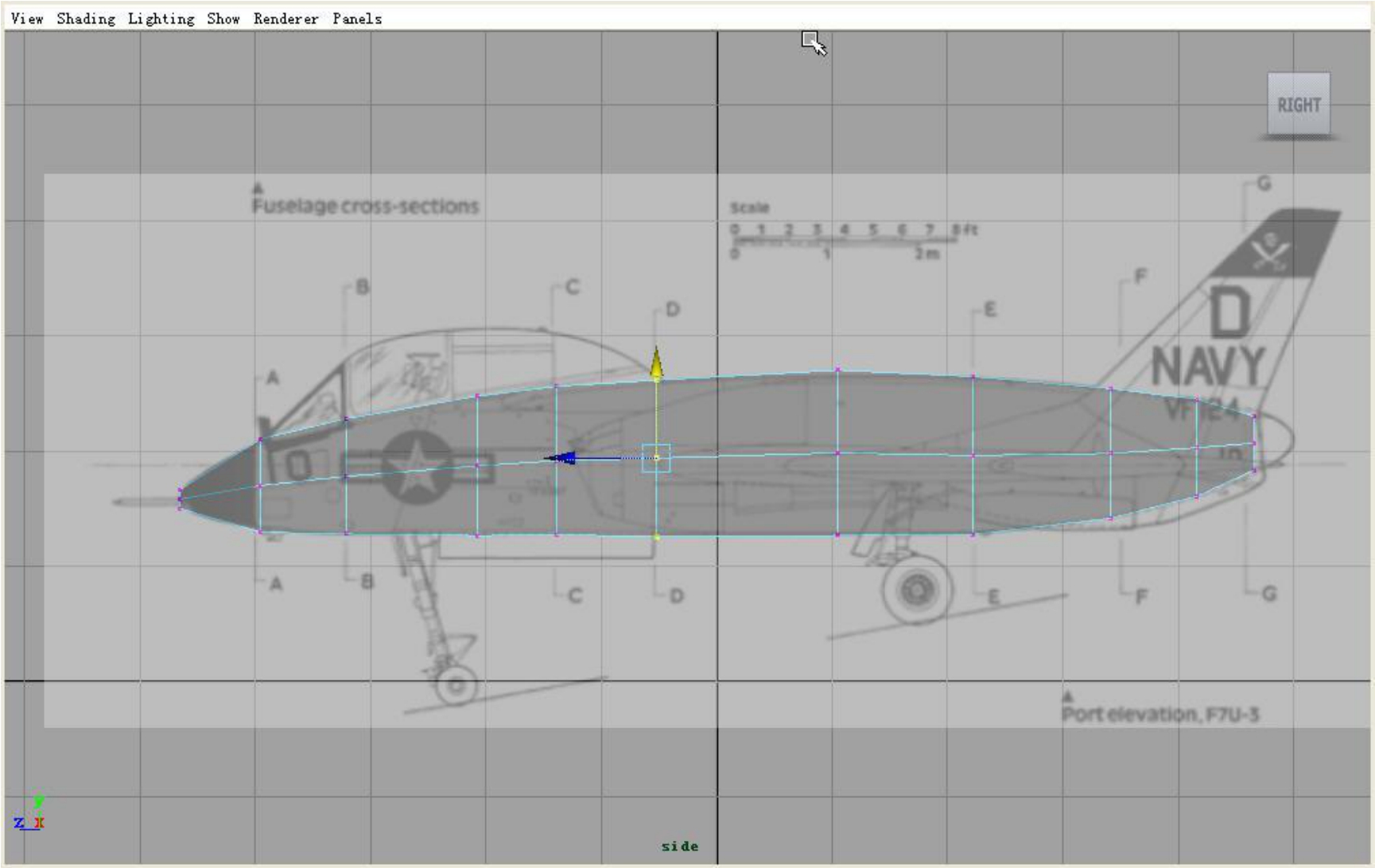

进入“点”模式，在侧视图中，每次选择一排（三组）点，从机头到机尾，对每段点都进行缩放和移动，尤其是在图中字母标志处一定要有一排点，图中有每个字母标志处的横截面形状，最终点的分布如图9-16所示。
图9-16
双击

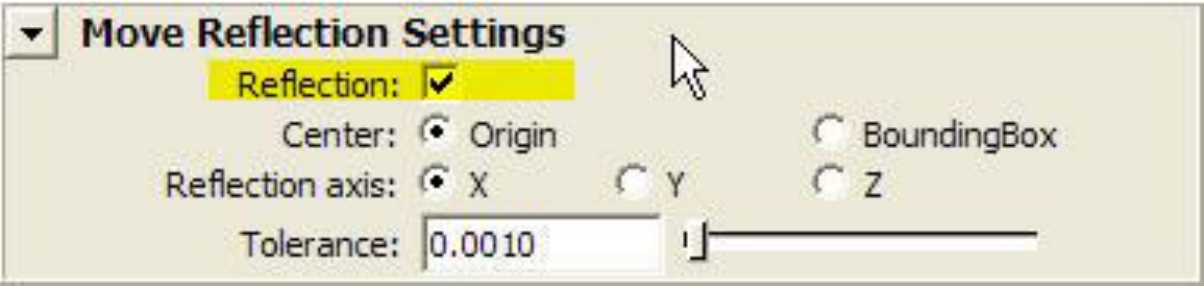

（移动工具）按钮，打开工具设置，勾选【Reflection】选项，如图9-17所示。
图9-17
这个选项的作用是，可以对称选择点、线、面，可以通过修改Reflection axis来更改对称轴。

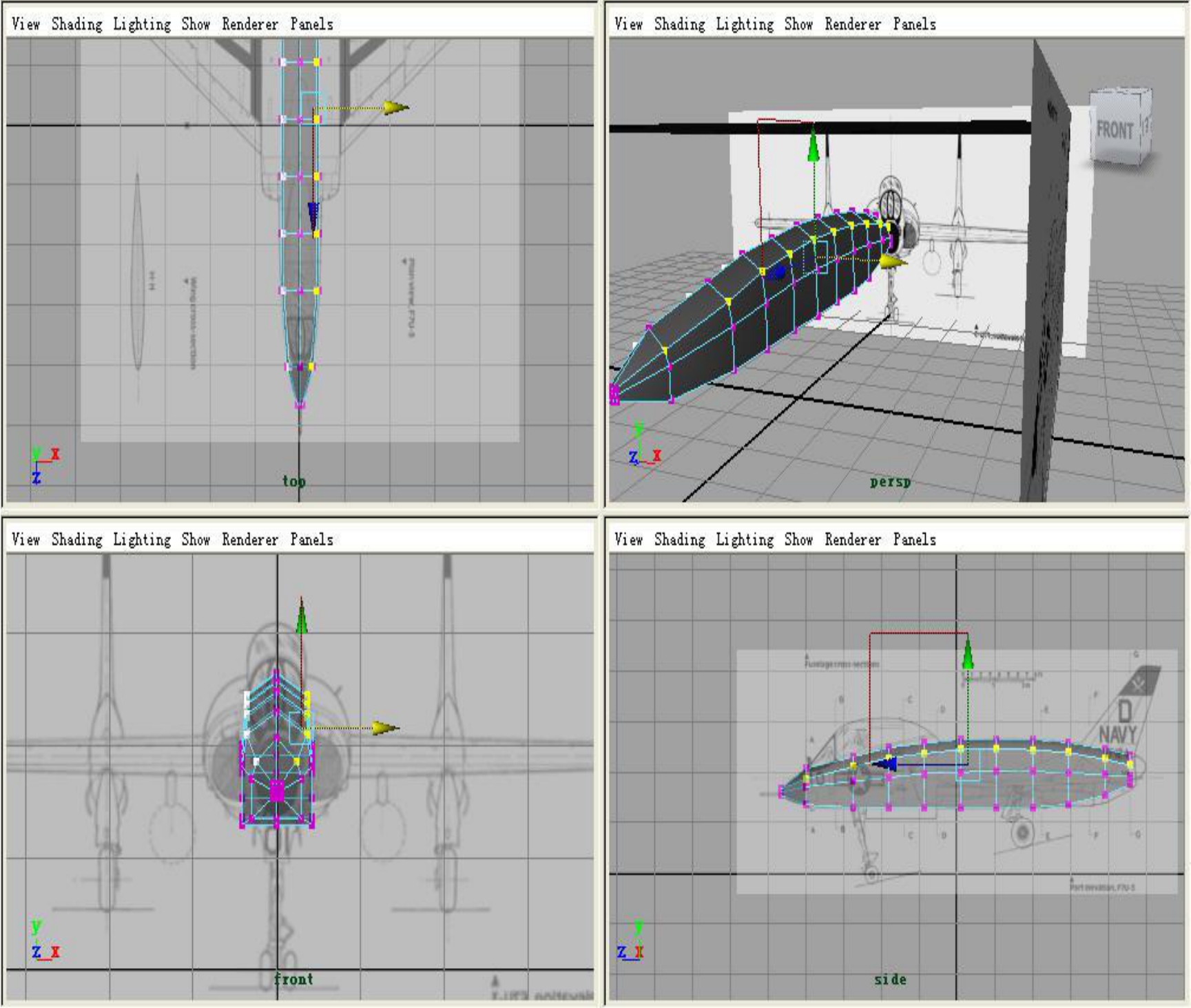

（3）选择右上（或左上）的一排点，由于 Reflection的作用，左上（或右上）的一排点也被选中，然后移动点，使机体圆滑，如图9-18所示。选择右下（或左下）进行相同的操作，如图9-19所示。
图9-18
图9-19

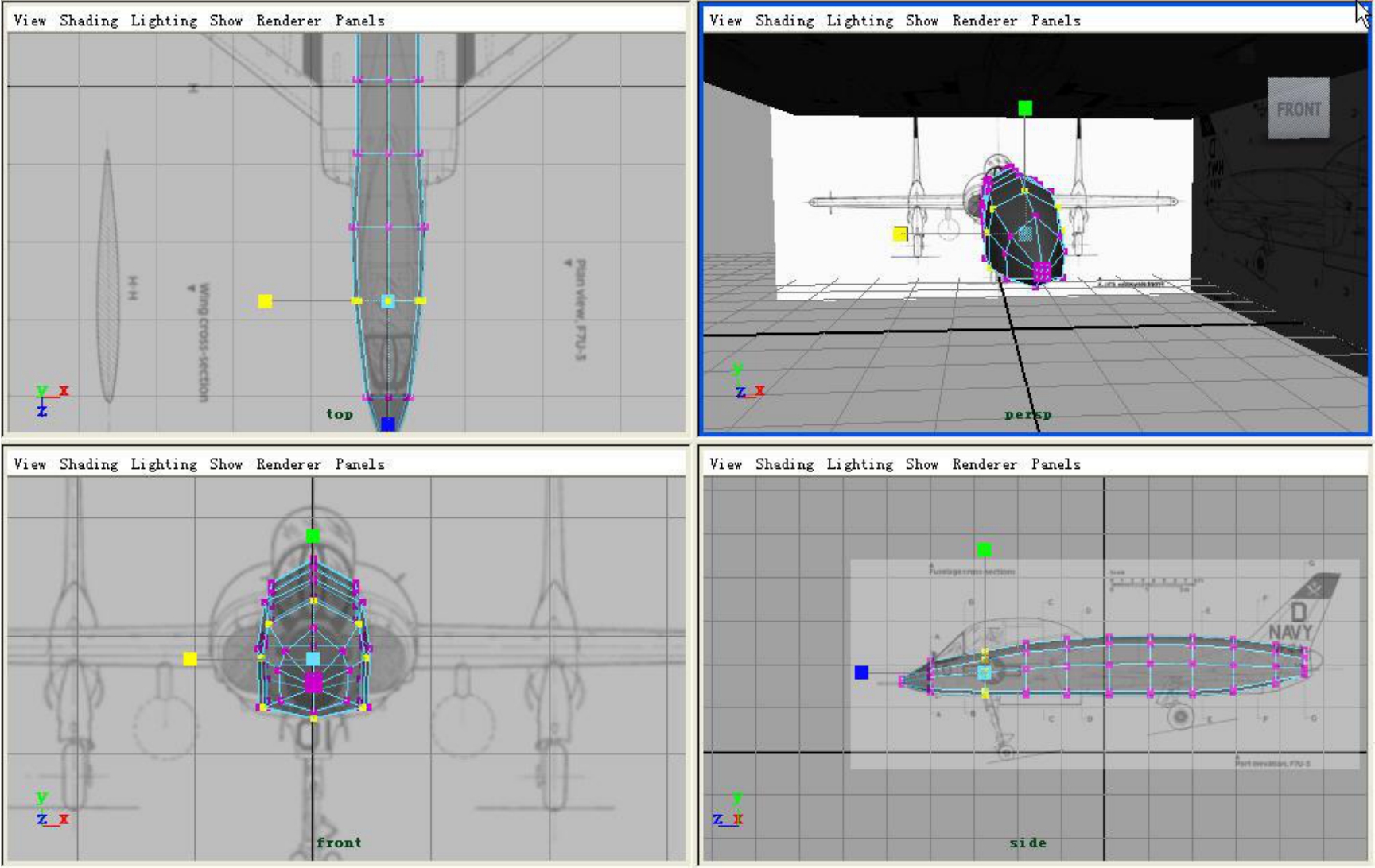

在顶视图对个别段进行调整，主要对机身前部的宽度进行调整，如图9-20所示。
图9-20
（4）在各视图检查模型的整体形状和图片中的符合情况，要使模型尽量符合图片。最后调整完了不要忘了将移动工具的【Reflection】选项关掉。
机身部分的制作相当重要，因为他是整个飞机最基本的部分，只有把它的形状拿捏好了，做出来的模型才美观，所以一定要对机身进行精雕细琢，使其尽量与图片相符合。
