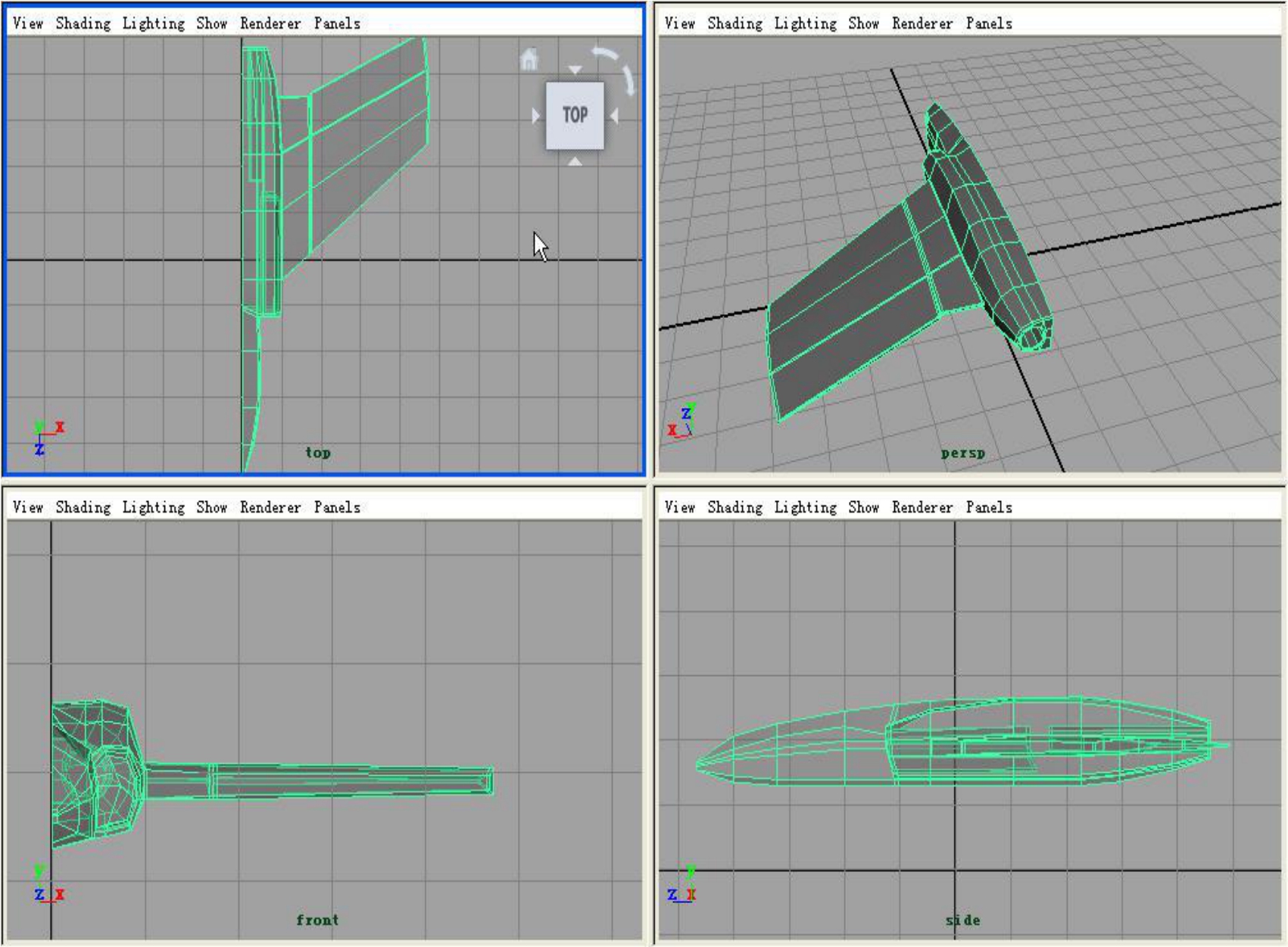

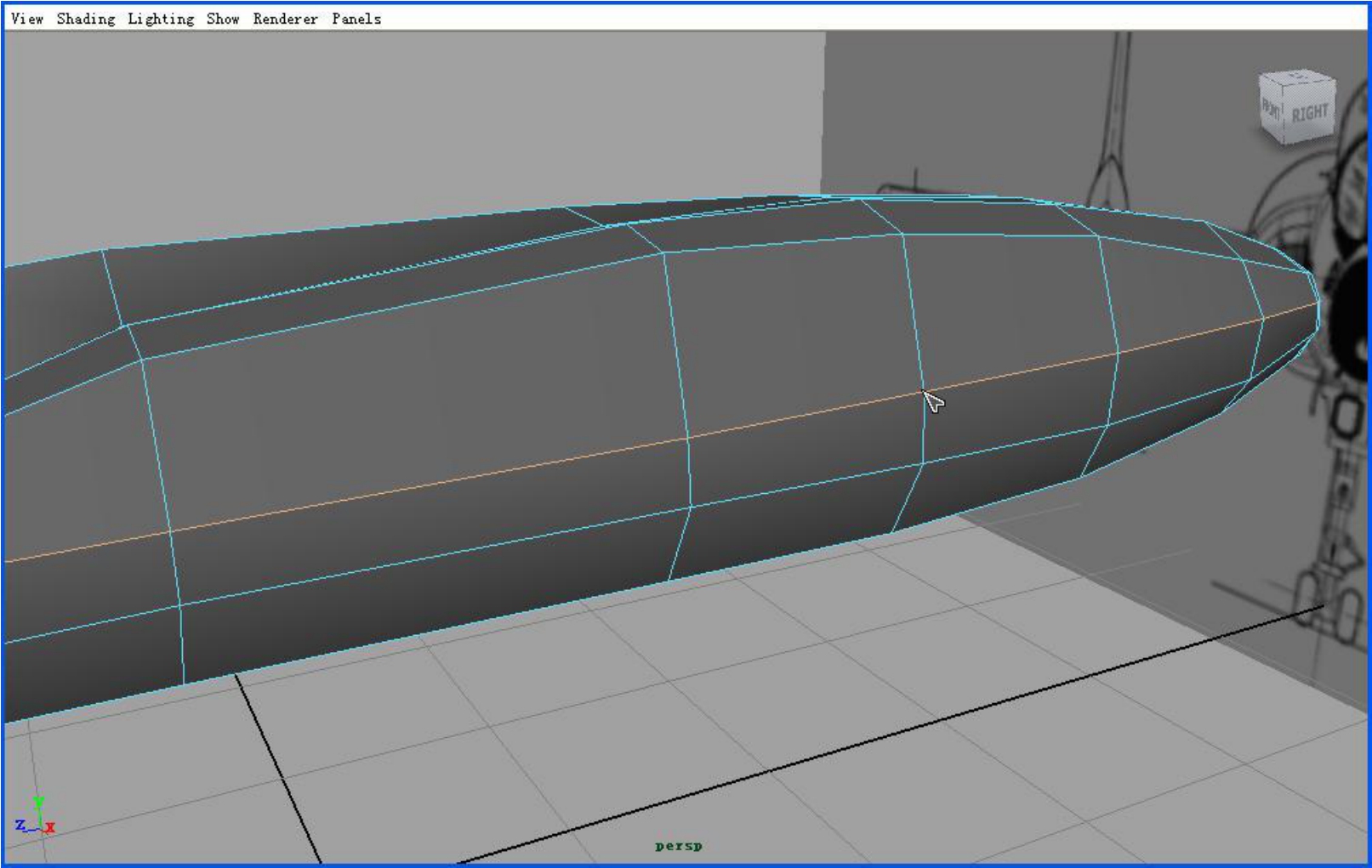

（1）使用工具，加一圈线，如图9-40所示。

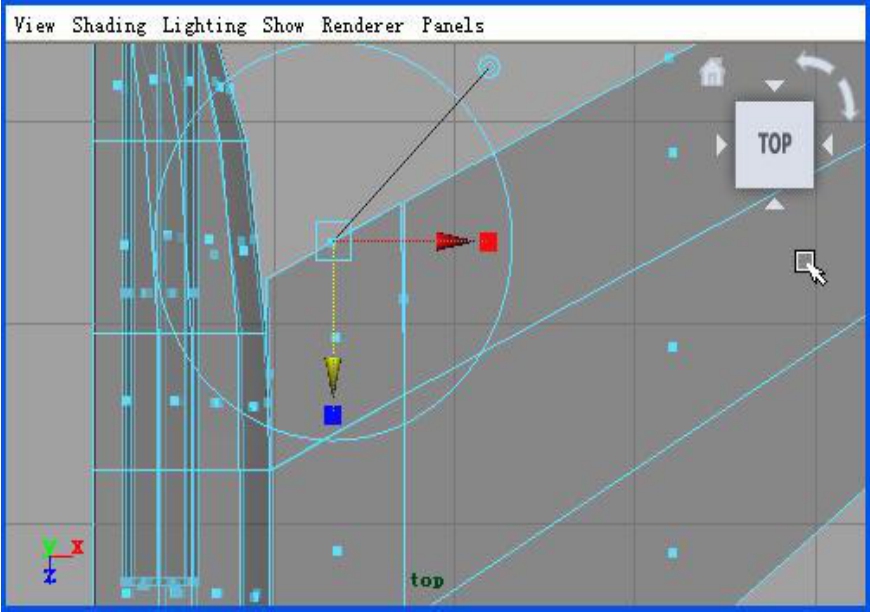

（2）调整引擎处的点，使点的分布尽量均匀、美观，调整后如图9-41所示。

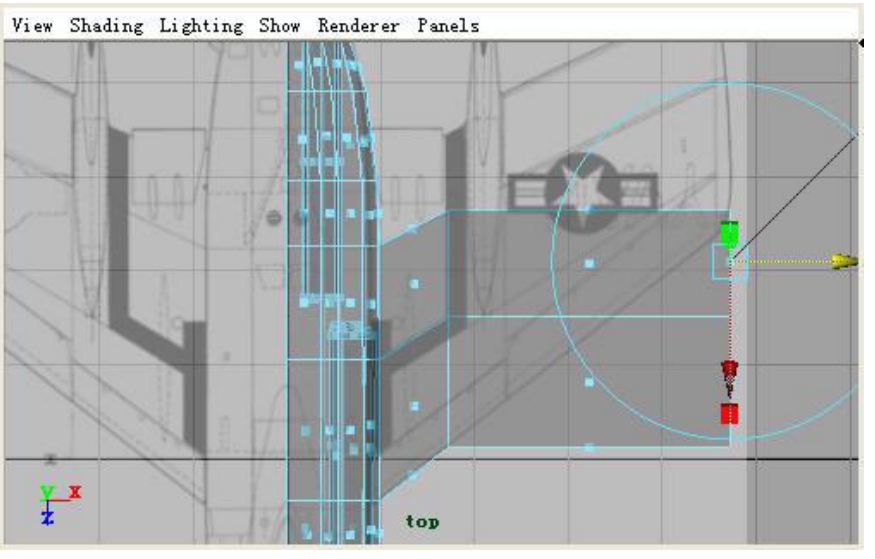

（3）根据侧视图和顶视图中机翼的位置，选择两个面，如图9-42所示。

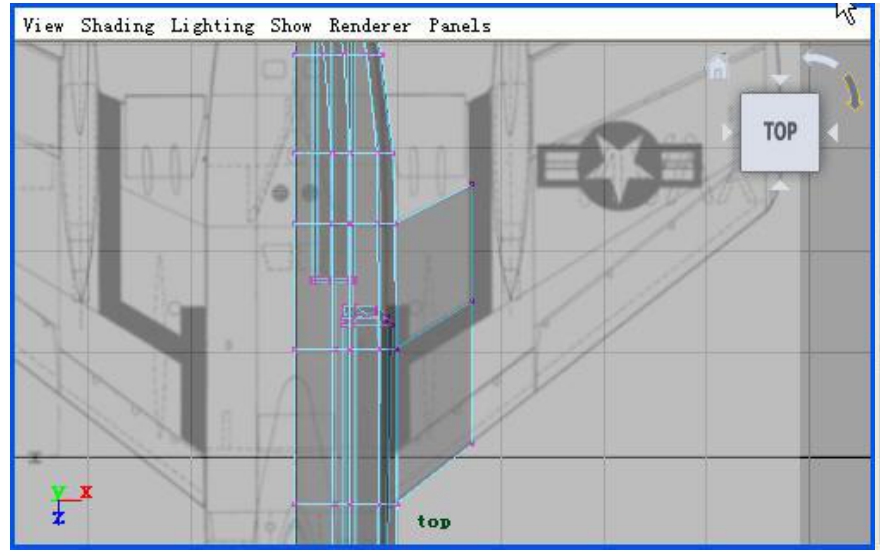

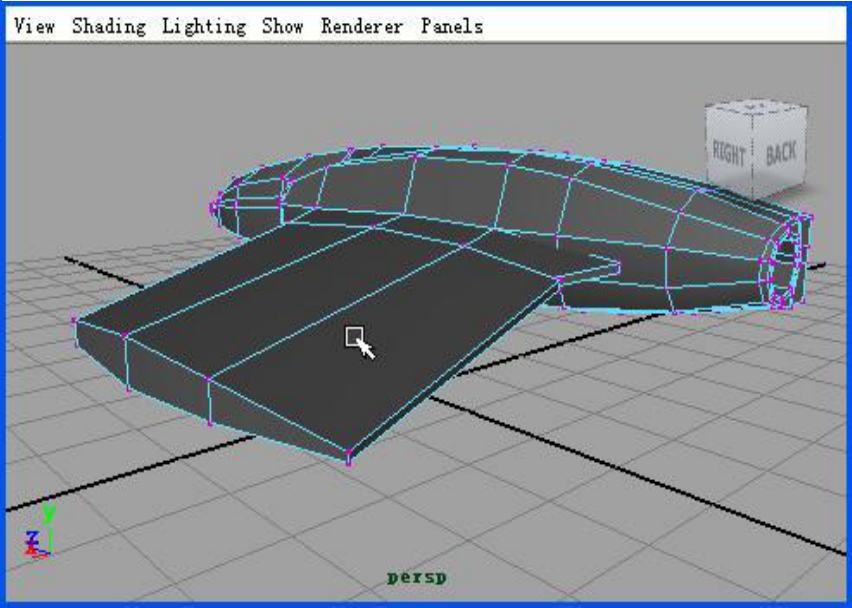

（4）单击工具栏中的（挤出）按钮，点击小圆圈改变坐标系，然后向外移动，根据顶视图确定其位置。如图9-43所示。

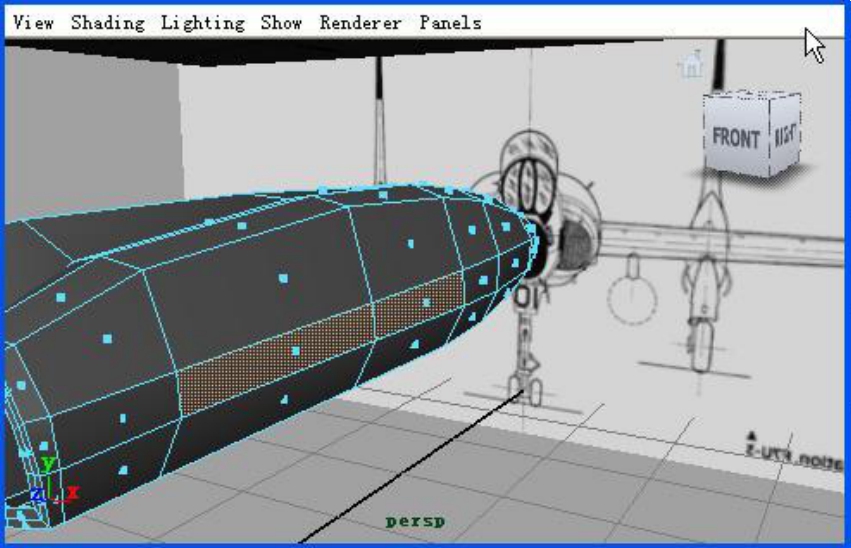

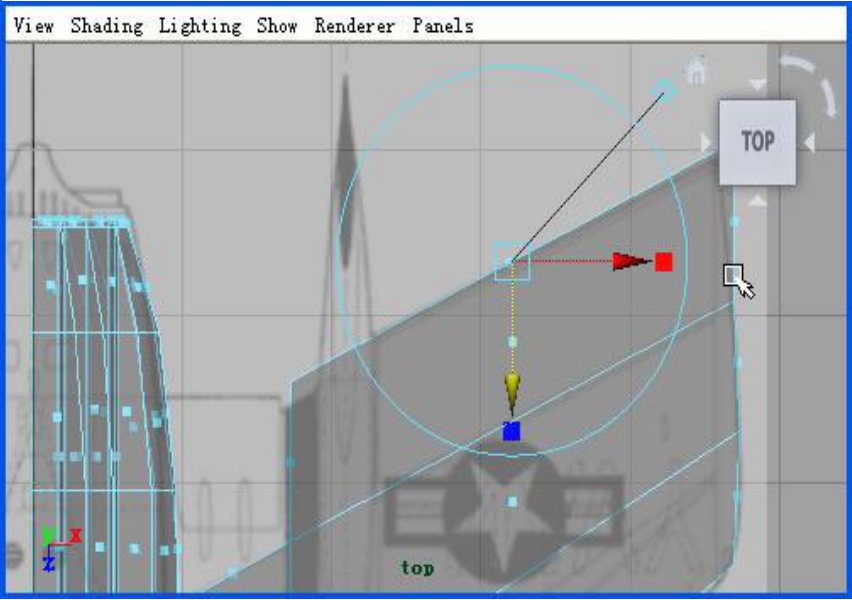

（5）在顶视图移动点，使其跟参考图一致，如图9-44所示。

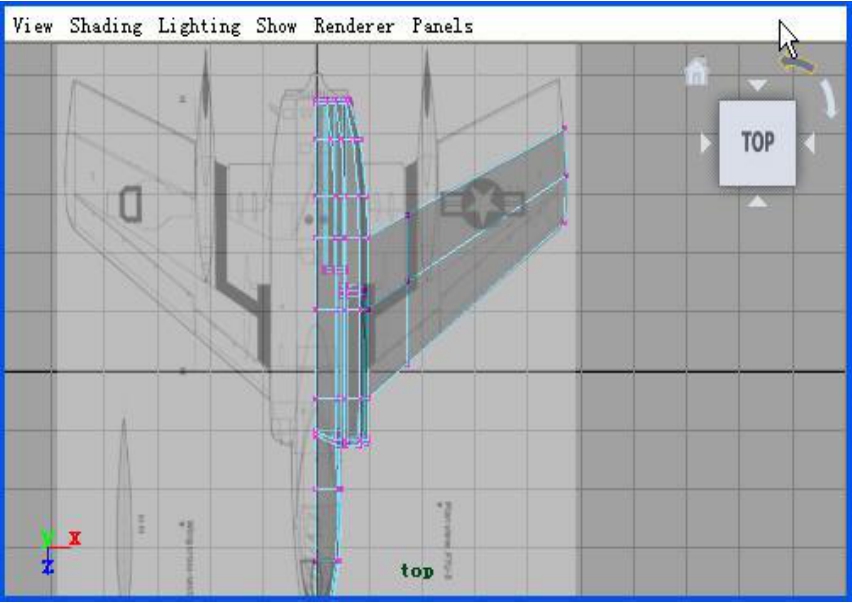

（6）选中最外侧的两个面，单击按钮，或按键盘的【g】键，向外挤出，参照顶视图。如图9-45所示。

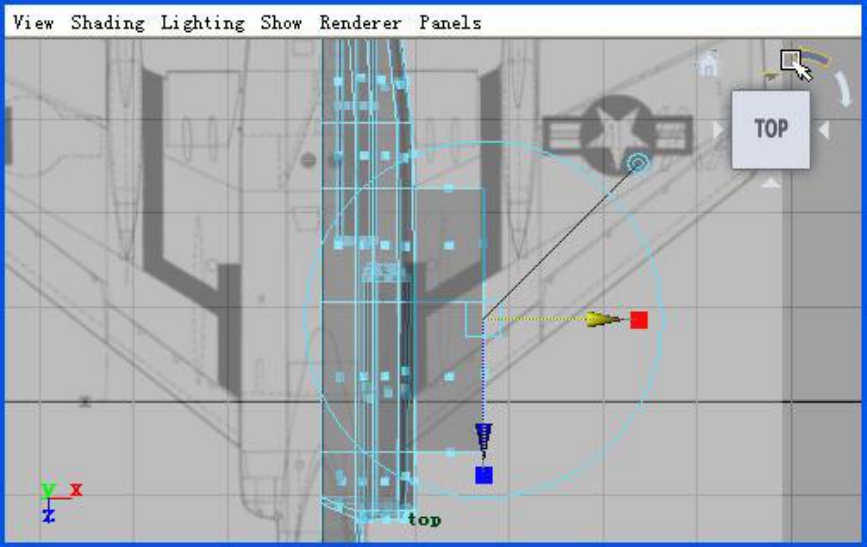

（7）根据参照图在顶视图调整点，如图9-46所示。

（8）选中机翼尾部外侧的面，单击按钮向后挤出，如图9-47所示。

（9）选中机翼尾部内侧的面，单击按钮，或按键盘的【g】键，向后挤出，中间要留出一条缝隙，如图9-48和图9-49所示。

（10）单击按钮，使用环加线工具加线，一共加九条线，如图9-50所示。

因为机翼的边缘不是很圆滑，所以这里加线的目的是将边缘硬化，这样在后面进行Smooth的时候边缘就会比较硬。而前面加线的目的是为了造型，加线以后，点也就多了，更加方便造型。

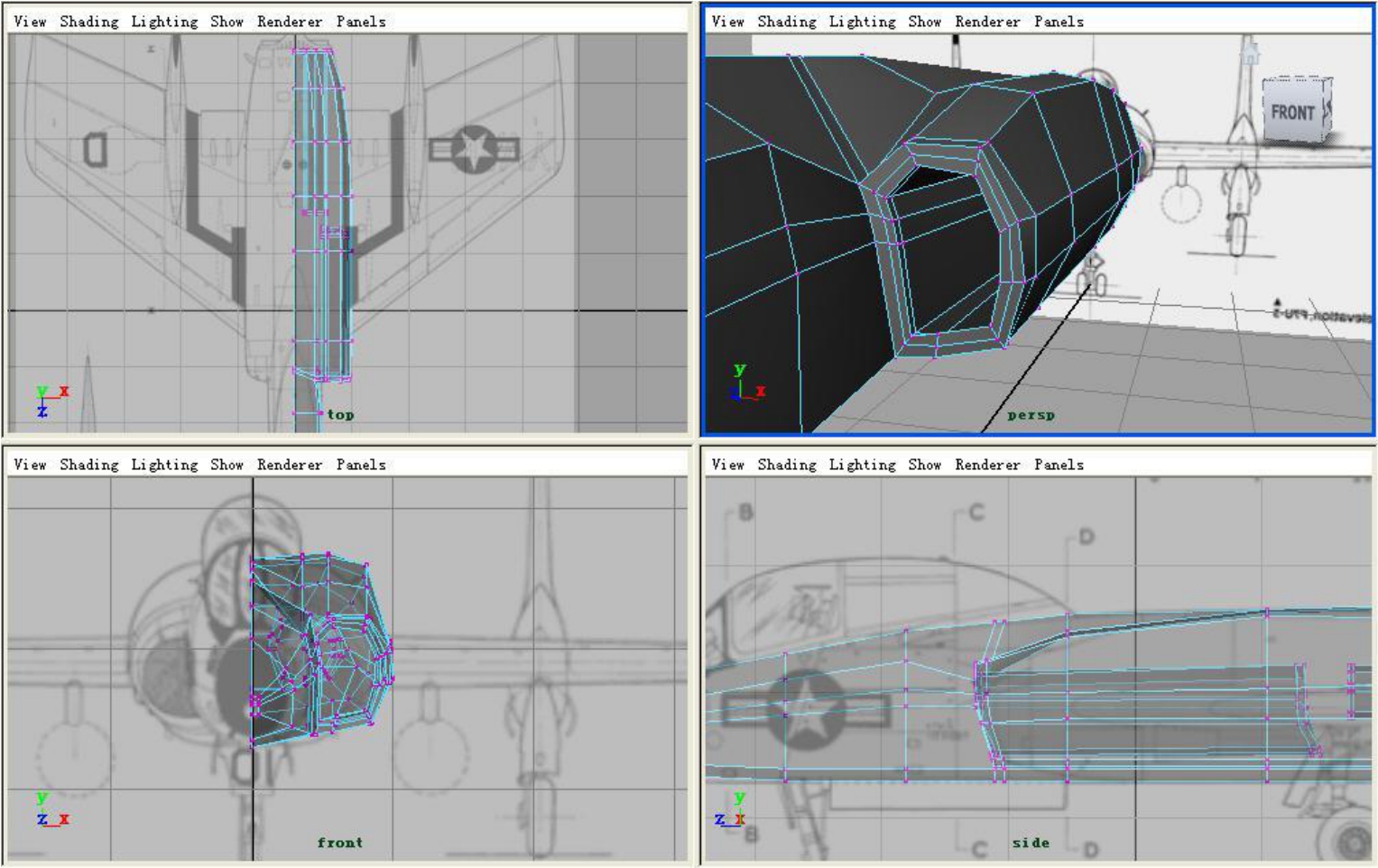

（11）对细节进行调整，再仔细观察每个地方的点的分布是否合理。最后的结果如图 9-51所示。

这一步非常重要，如果有位置不对的点，那么后面的制作中再发现问题就会非常难以修改，因为非常多的点，不太容易选中你想要的点，所以一定要观察仔细，在这一步将所有的错误改正。
