1.7　制作装饰物

1.7　制作装饰物

（1）在前视图中绘制如图1-55所示的二维线形，并将其命名为“装饰2”。

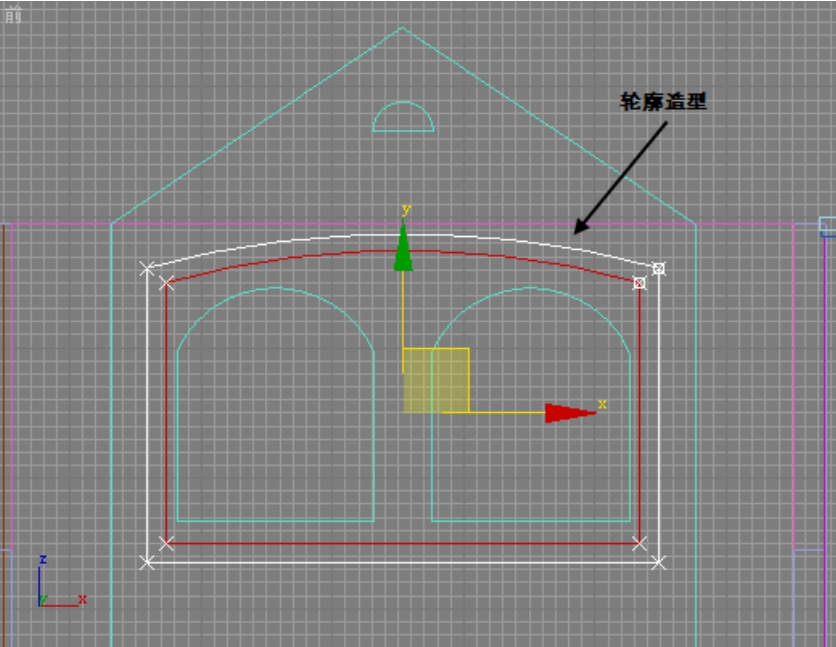

（2）在修改器命令面板中单击选择卷展栏下的按钮，进入样条线子对象层级，在前视图中选择整个样条线（呈红色），然后在几何体卷展栏下【轮廓】右侧文本框中输入-150 mm，按下【Enter】键将其扩展轮廓，如图1-56所示。

（3）在修改器列表下拉菜单中选择【挤出】命令对扩展轮廓后的线形进行挤出修改，在【数量】框中输入260 mm，然后调整“装饰2”的位置，如图1-57所示。

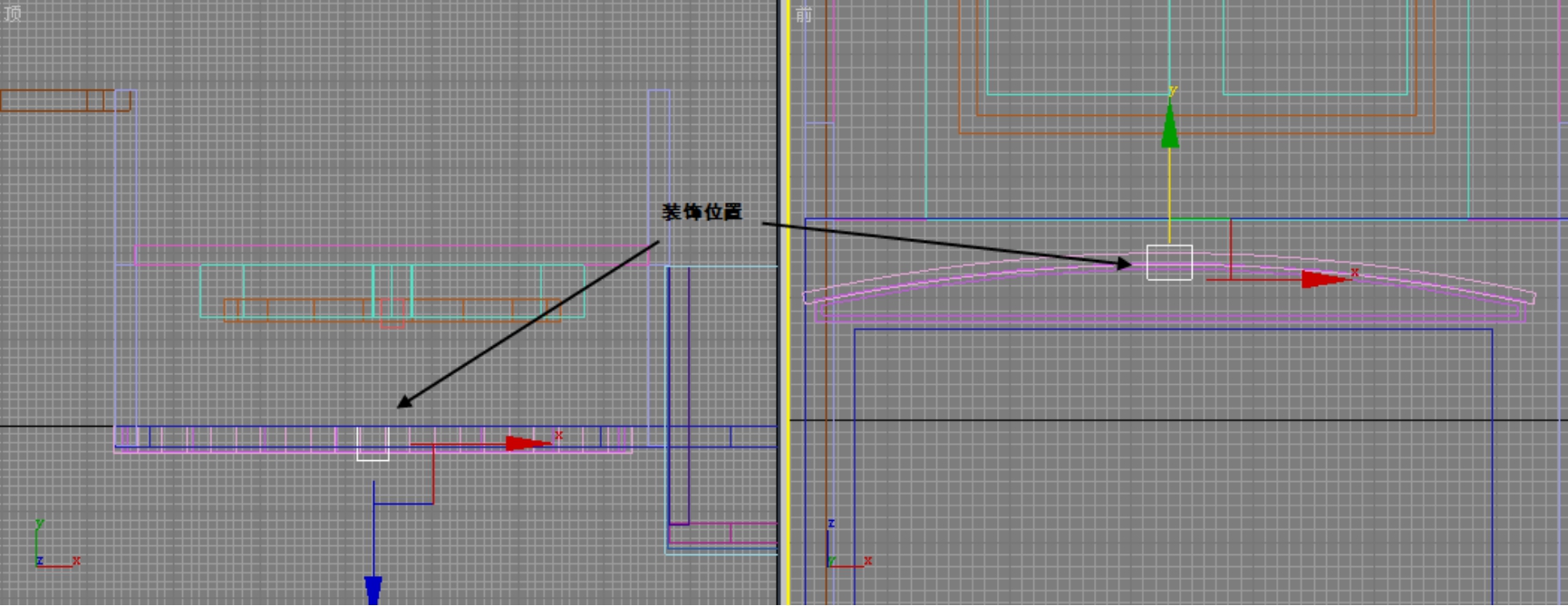

（4）在顶视图中创建一个【长度】、【宽度】、【高度】为别为328 mm、274 mm、235 mm的长方体，并将其命名为“装饰3”，其位置如图1-58所示。

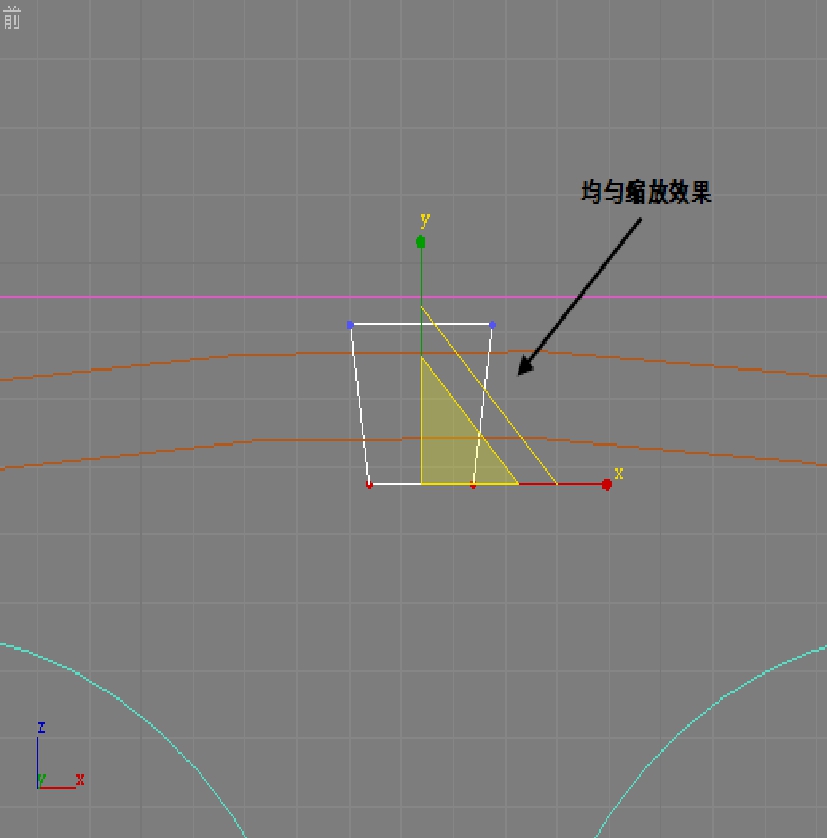

（5）在修改器列表下拉菜单中选择【编辑网格】命令，单击选择卷展栏下的按钮，进入顶点子对象层级，在前视图中框选长方体下方的顶点，利用工具栏中的（选择并均匀缩放）按钮，将其沿X轴缩放相应大小，如图1-59所示。

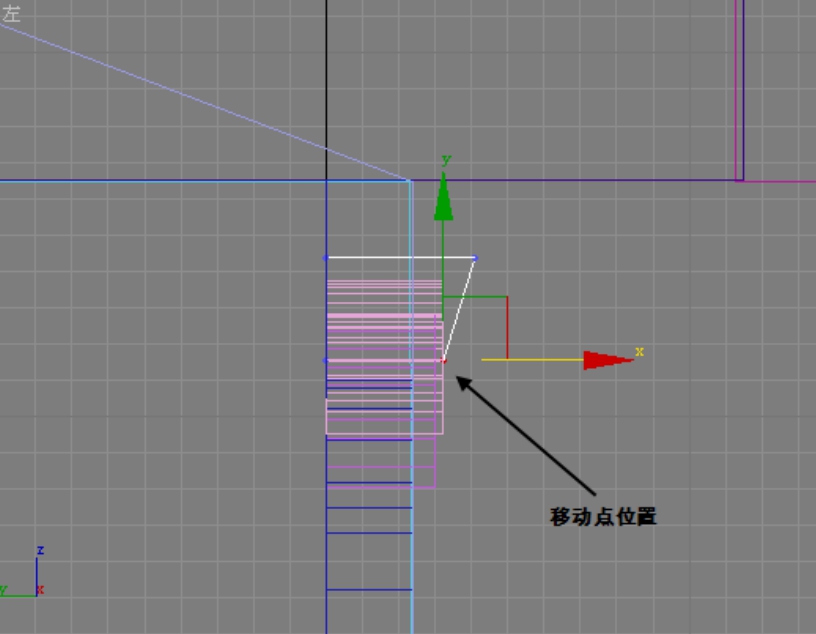

（6）在左视图中框选右下方的顶点，将其沿X轴向左移动到如图1-60的位置。

（7）在前视图中绘制如图1-61所示的二维线形，调整位置，并将其命名为“装饰4”。

（8）在修改器命令面板中单击选择卷展栏下的按钮，进入样条线子对象层级，在前视图中选择整个样条线（呈红色），然后在几何体卷展栏下【轮廓】右侧文本框中输入-55 mm，按下【Enter】键将其扩展轮廓。

（9）在修改器列表下拉菜单中选择【挤出】命令对扩展轮廓后的线形进行挤出修改，在【数量】框中输入300 mm，然后调整“装饰4”的位置，如图1-62所示。

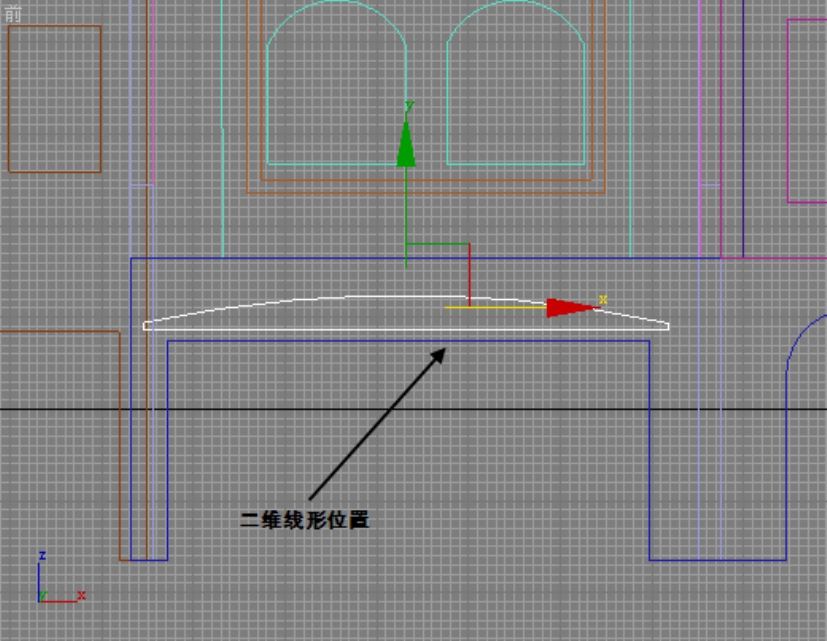

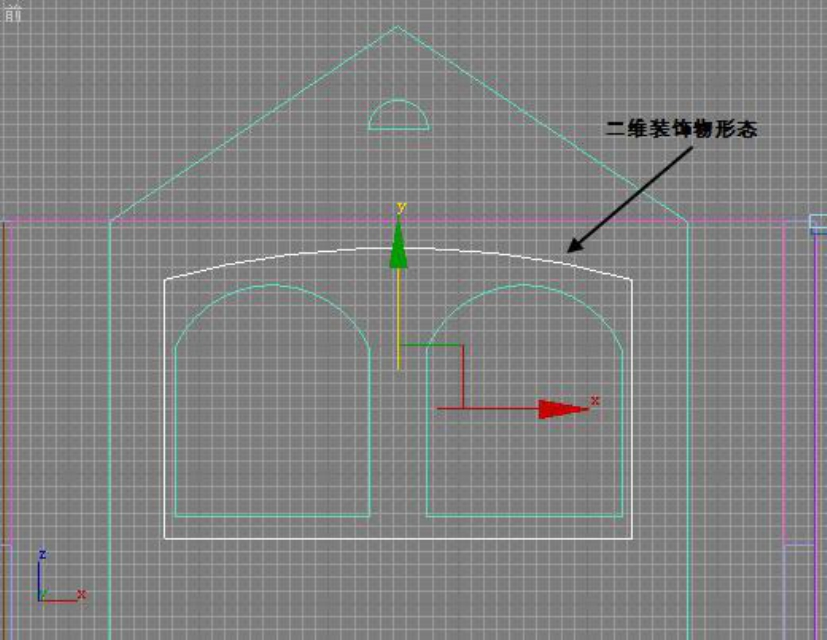

（10）在前视图中绘制如图1-63所示的二维线形，调整位置，并将其命名为“装饰5”。

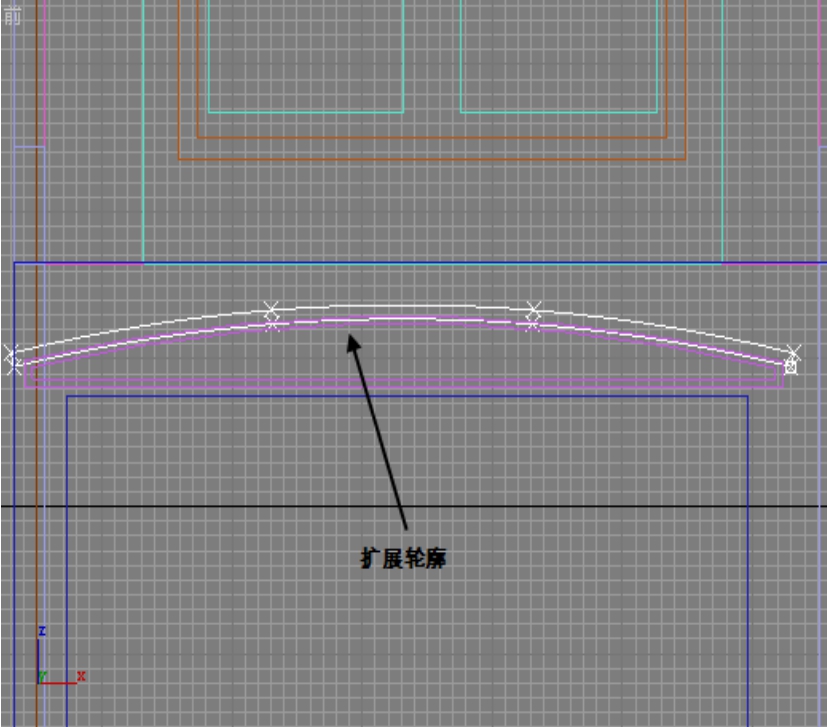

（11）在修改器命令面板中单击选择卷展栏下的按钮，进入样条线子对象层级，在前视图中选择整个样条线（呈红色），然后在几何体卷展栏下【轮廓】右侧文本框中输入-95 mm，按下【Enter】键将其扩展轮廓，如图1-64所示。

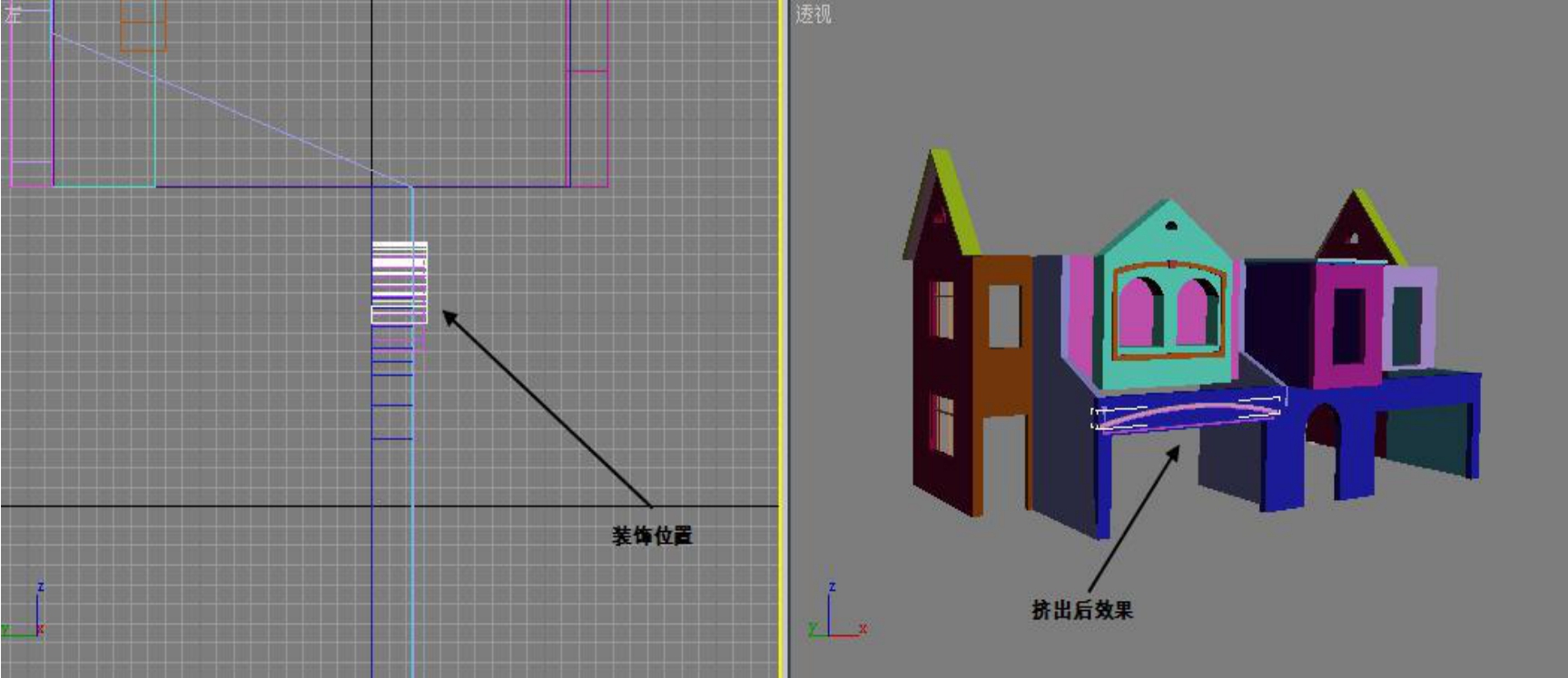

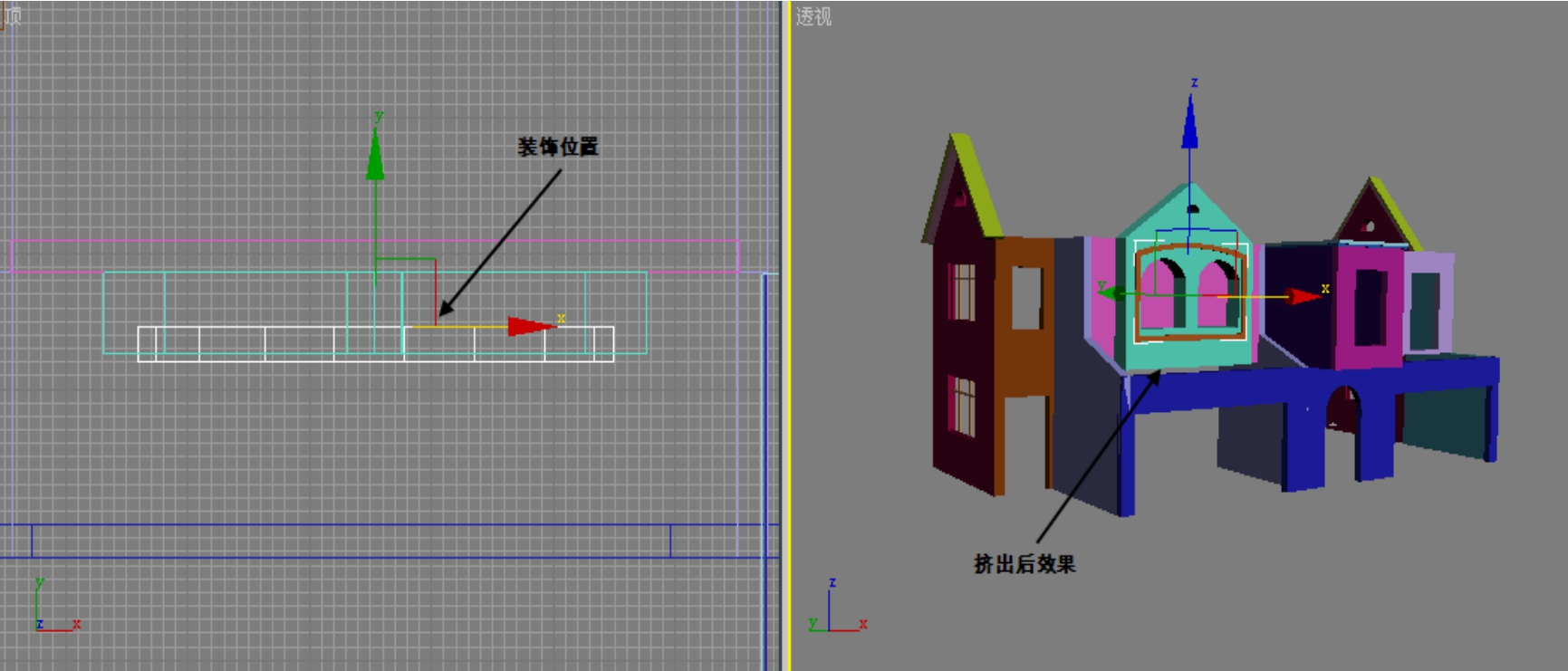

（12）在修改器列表下拉菜单中选择【挤出】命令对扩展轮廓后的线形进行挤出修改，在【数量】框中输入320 mm，然后调整“装饰5”的位置，如图1-65所示。

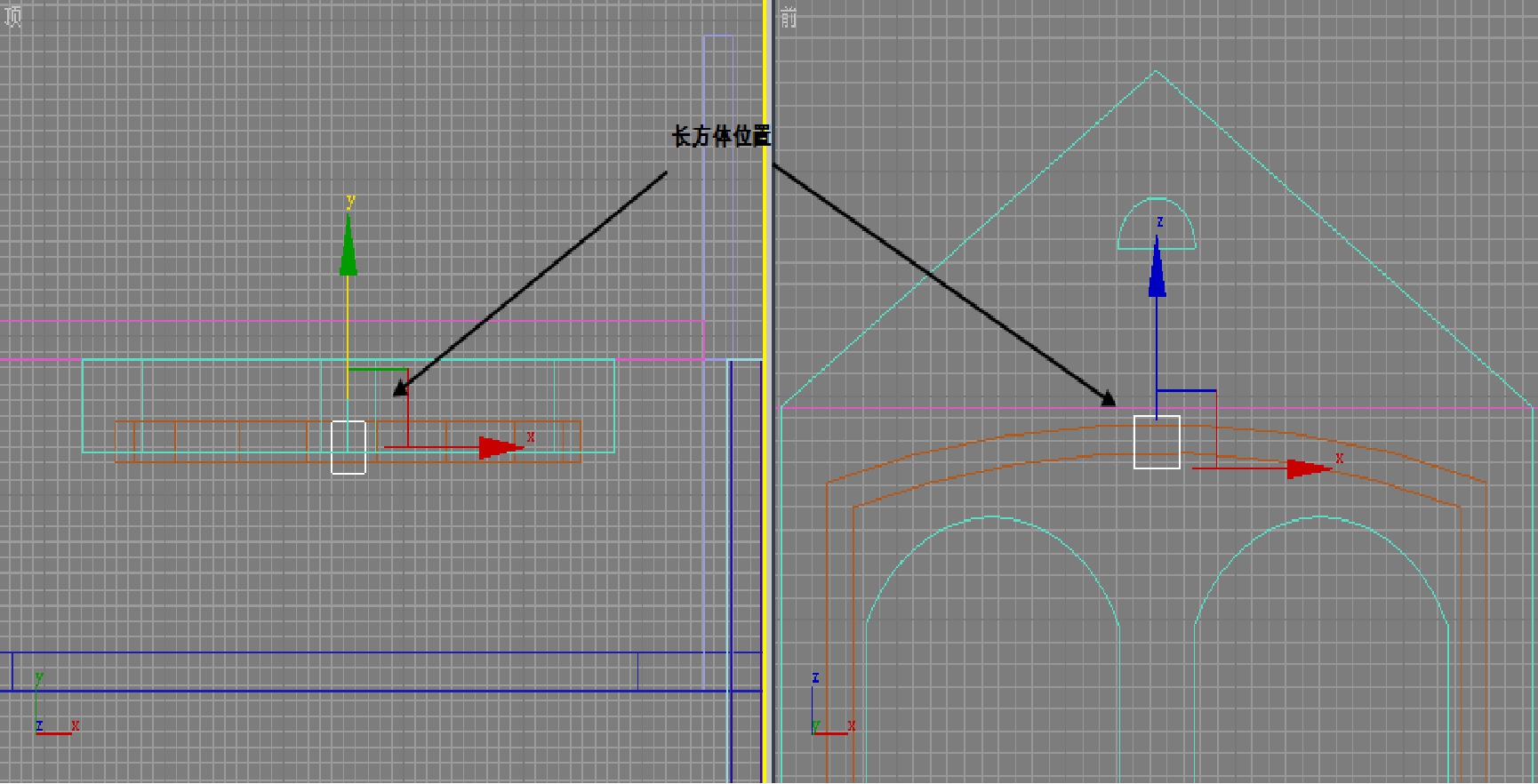

（13）在顶视图中创建一个【长度】、【宽度】、【高度】分别为410 mm、360 mm、282 mm的长方体，并将其命名为“装饰6”，其位置如图1-66所示。

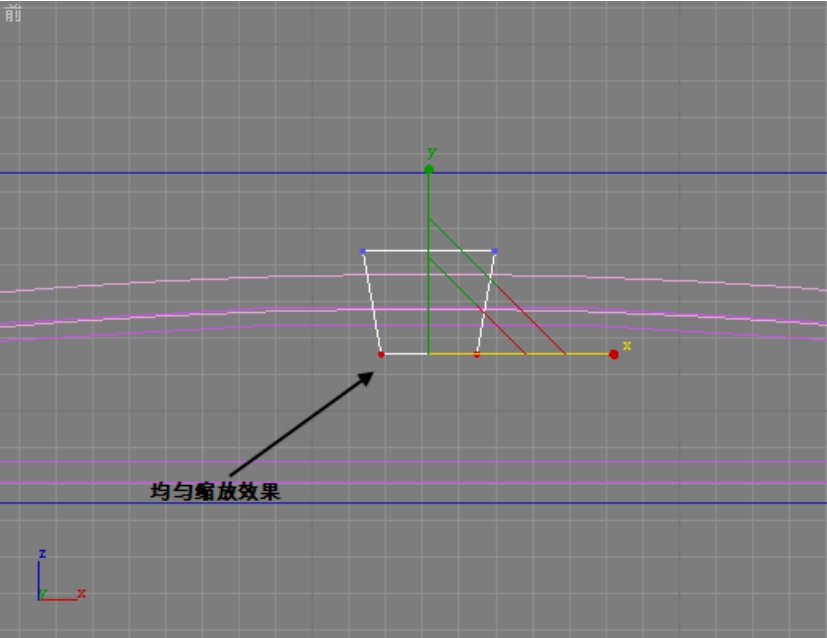

（14）在修改器列表下拉菜单中选择【编辑网格】命令，单击选择卷展栏下的按钮，进入顶点子对象层级，在前视图中框选长方体下方的顶点，利用工具栏中的（选择并均匀缩放）按钮，将其沿X轴缩放相应大小，如图1-67所示。

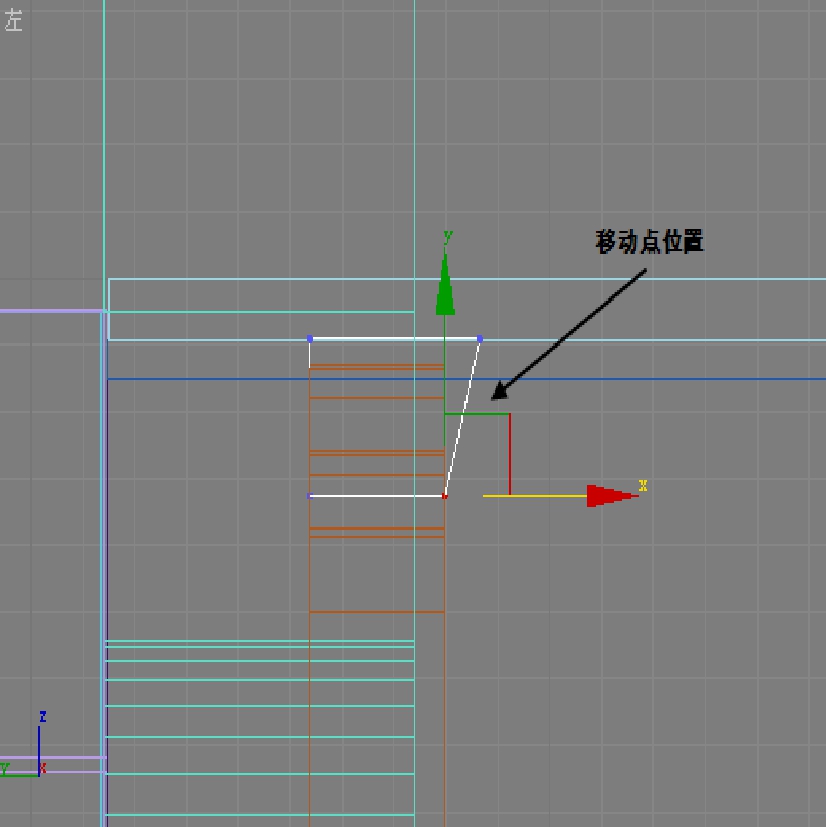

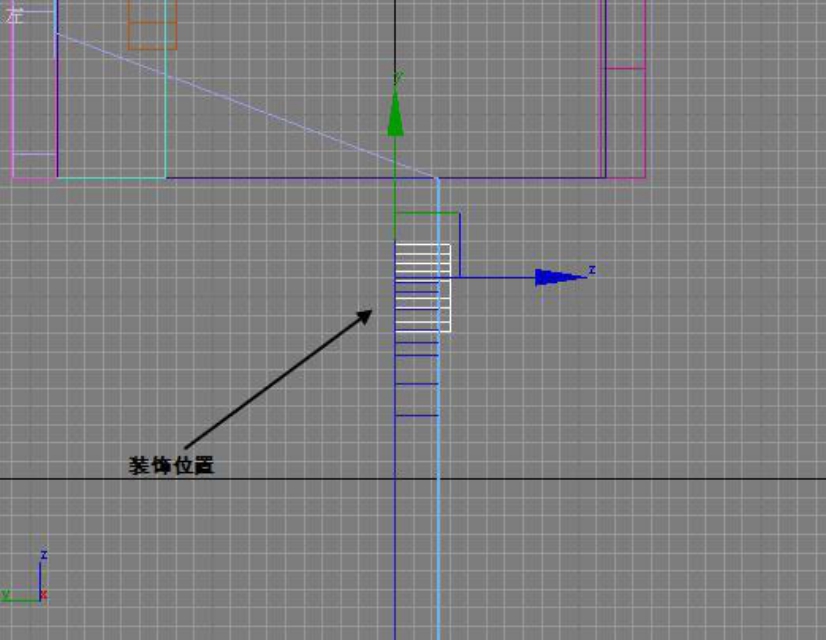

（15）在左视图中框选右下方的顶点，将其沿X轴向左移动到如图1-68的位置。
