2.1.1　试验原材料

2.1.1　试验原材料

（1）水泥

本试验采用宁夏赛马水泥厂生产的42.5R普通硅酸盐水泥，经过实验测试，各项性能满足国家标准要求，物理力学性能见表2－1。

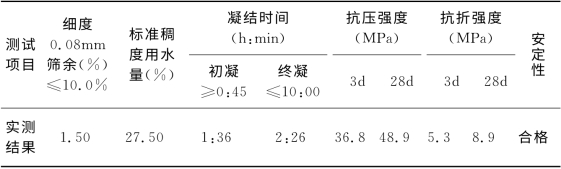

表2－1　水泥物理力学性能

（2）粉煤灰

本试验采用宁夏热电厂生产的Ⅰ级粉煤灰，见图2－1。各项性能符合国家检测标准，测试结果见表2－2及表2－3。

图2－1　粉煤灰粉末

表2－2　粉煤灰物理性能

表2－3　粉煤灰化学成分

（3）硅灰

本试验所用硅粉由宁夏三远微硅粉公司生产，外观为灰色粉末，见图2－2。各项性能符合国家标准要求。技术指标见表2－4。

（4）引气剂

本试验采用青岛虹夏高分子材料公司生产的HS－YQ引气剂，产品符合混凝土引气剂的标准。技术指标见表2－5。

图2－2　硅灰粉末

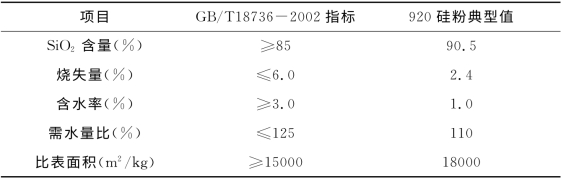

表2－4　硅灰的技术指标

表2－5　引气剂的技术指标（掺量1.0%）

（5）粗骨料

本试验粗骨料选用宁夏镇北堡生产的人工碎石，筛分结果见表2－6，物理力学性能指标见表2－7。

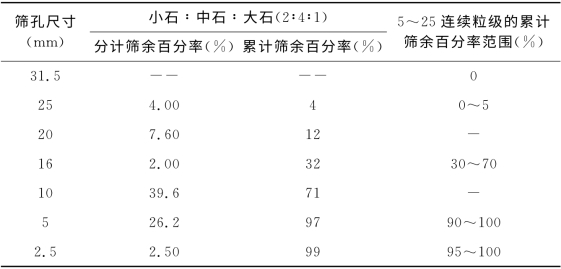

表2－6　粗骨料筛分试验结果

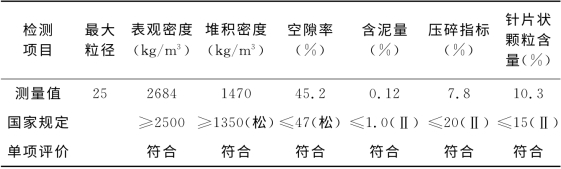

表2－7　粗骨料物理力学性能

（6）细集料

本试验所用细骨料为人工水洗砂，筛分结果见表2－8，结果表明，所用人工水洗砂属中砂，物理性能指标见表2－9。

（7）水

本试验所用水均为自来水，符合混凝土的水质要求。

（8）减水剂

本试验选用的SM型萘系高效减水剂由北京慕湖外加剂有限公司生产，减水率达25%～30%，坍落度保持在80～100mm之间。

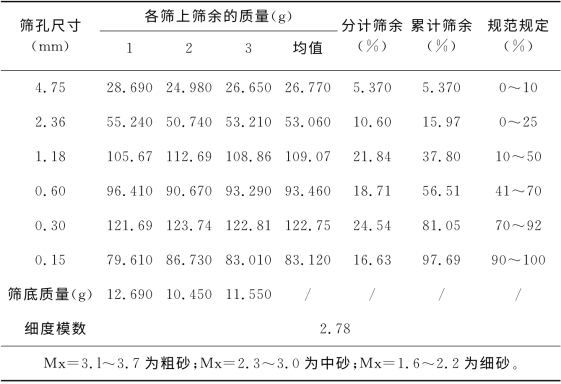

表2－8　细集料筛分试验结果

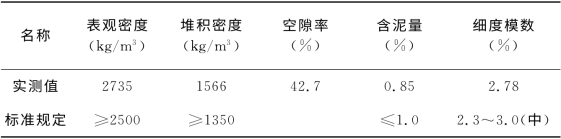

表2－9　细集料物理力学性能

（9）化学试剂

硫酸钠：天津市博迪化工公司生产，分子式为Na2SO4，分子量为142.04，试剂含量99.0%，AR级分析纯。

氯化钠：天津市博迪化工公司生产，分子式为NaCl，分子量为58.44，试剂含量99.5%，AR级分析纯。
