3.3　硅灰掺量对28d抗压强度的影响

从图3－2可知，当混凝土中硅灰掺量为5%时，W／B为0.38、0.33的强度较未掺硅灰的强度分别降低1.3%、0.8%；当硅灰掺量为8%时，W／B为0.38、0.33的强度较未掺硅灰的强度分别降低3.2%、2.8%；当硅灰掺量为11%时，W／B为0.38、0.33的强度较未掺硅灰的强度分别提高5.8%、5.3%。由此可得，混凝土中硅灰用量取代水泥达到最佳值时强度明显提高。本次试验硅灰用量11%时，对混凝土强度的影响效果最佳。混凝土中掺入硅粉，其微粉细小颗粒能有效填充试件的孔隙，而且硅灰中的活性物质能与水泥水化产生的Ca（OH）2发生化学反应，产生的C－S－H凝胶均匀密集分布在试件表观界面。因此，C－S－H凝胶不仅能够优化混凝土内部的密实度，还能提升混凝土结构的强度［60］。由图3－2可知，W／B为0.33的混凝土强度明显高于W／B为0.38的。

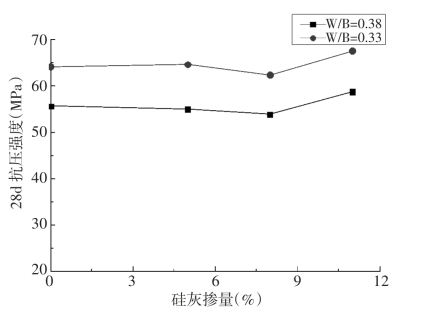

图3－2　硅灰掺量对28d抗压强度的影响
