9.2　冻融损伤与氯盐侵蚀耦合微观试验

清水浸泡41d后的混凝土由于粉煤灰和硅灰的火山灰效应，结构密实，没有明显的微观裂缝。火山灰效应使C－S－H数量增加，减少了CH的数量［76～77］。粉煤灰和硅灰使孔隙数量减少，提高了混凝土电阻率，使电通量减少。

氯盐浸泡41d后的混凝土放大1000倍后，没有发现明显的差异［图9－6（a）和（b）］。放大5000倍后发现清水浸泡过的掺25%粉煤灰和8%硅灰的混凝土比浸泡在10%盐溶液中的孔隙更小，结构更密实［图9－5（c），（d），（e）和（f）］.

图9－5　25%掺量粉煤灰和8%掺量硅灰混凝土在清水［（a），（c）和（e）］和10%氯化钠溶液［（b），（d）和（f）］侵蚀下的微观图片

在10%盐溶液中经历50次冻融循环后的混凝土试件的微观结构有两种不同的发展趋势。掺加25%粉煤灰后混凝土比清水冻融的混凝土结构更密实，而掺加8%硅灰的混凝土结构易松散（图9－6）。

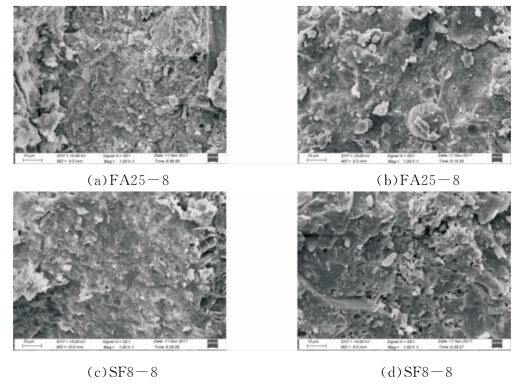

图9－6　25%掺量粉煤灰和8%掺量硅灰混凝土在清水［（a），（c）］和10%氯化钠溶液［（b），（d）］中经历50次冻融循环后的微观图片
