8.2.3　冻融和盐腐蚀耦合环境下氯离子扩散性能的劣化效应系数H的修正

8.2.3　冻融和盐腐蚀耦合环境下氯离子扩散性能的劣化效应系数H的修正

为考虑混凝土结构在实际服役过程中受到的25次冻融循环作用后盐腐蚀、粉煤灰掺量、硅灰掺量等作用对氯离子扩散系数的产生影响，采用分项系数法对H进行修正：

式中，ky为盐腐蚀对扩散系数产生的修正，kfa粉煤灰掺量对扩散系数产生的修正，ksf硅灰掺量对扩散系数产生的修正。

根据试验结果，对盐浓度x＝0，4%，10%，水胶比0.38的混凝土进行以x＝0时扩散系数为标准的归一化处理，进行回归计算，见图8－12，修正系数ky与盐浓度x的关系为：

图8－12　氯盐浓度修正系数ky

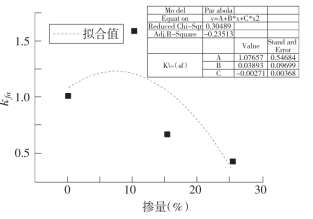

图8－13　粉煤灰掺量修正系数kfa

根据试验结果，对粉煤灰掺量x＝0，10%，15%和25%，水胶比0.38的混凝土进行以x＝0时扩散系数为标准的归一化处理，进行回归计算，见图8－13，修正系数kfa与盐浓度x的关系为：

根据试验结果，对硅灰掺量x＝0，5%，8%和11%，水胶比0.38的混凝土进行以x＝0时扩散系数为标准的归一化处理，进行回归计算，见图8－14，修正系数ksf与盐浓度x的关系为：

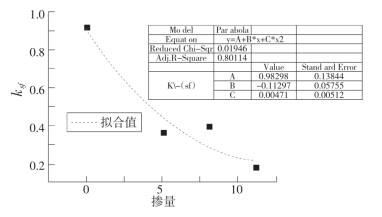

图8－14　硅灰掺量修正系数ksf
