6.1.3　10%NaCl溶液浸泡条件下粉煤灰对氯离子电通量的影响

图6－3中是在10%的NaCl溶液中不同量的粉煤灰对氯离子渗透性能的影响结果。对于水胶比为0.38混凝土，随着粉煤灰掺量从10%增加到25%的过程中，氯离子电通量由基准混凝土的30267C分别变化 为4030.8C、1908.8C和1496.8C，电通量的降低幅度分别 为－31.7%、36.9%和50.5%。由此可以看出粉煤灰掺量为胶凝材料的10%时大大提高了混凝土的氯离子电通量值，随着粉煤灰掺量从15%变化为25%的过程中，其氯离子电通量值呈直线下降趋势，降低的幅度较大，可以大大改善混凝土的抗氯离子渗透能力。对于水胶比为0.33混凝土，粉煤灰掺量从10%变化为25%的过程中，氯离子电通量由基准混凝土的1788.6C分别变为2965.2C、1148.2C和1517.7C，分别降低65.7%，提高35.8%和15.4%。说明掺入胶凝材料总量10%的粉煤灰时相对于基准组来说电通量值提高60%以上，非常不利于混凝土的抗氯离子渗透能力。粉煤灰掺量大于10%时混凝土电通量值明显降低，并且掺量为15%的粉煤灰比掺量为25%的粉煤灰降低效果更显著，更有利于提高混凝土的抗氯离子渗透能力。

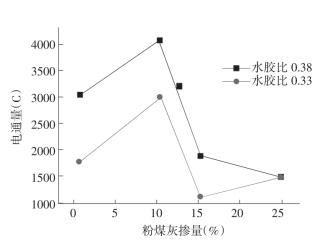

图6－3　10%的NaCl溶液中粉煤灰掺量与电通量关系
