4.3　含气量对抗压强度耐蚀系数的影响

图4－3表示不同含气量的试件进行60次干湿循环后，试件的抗压强度耐蚀系数变化情况。在侵蚀初期，掺加引气剂的抗压强度耐蚀系数高于未引气的。这主要是引气剂的掺加，在试件内部形成了无数稳定而微小的气泡，阻断了试件内部的连通毛细孔道，细化了混凝土试件的孔隙结构，从而阻塞了硫酸根离子的侵入通道，延缓了钙钒石或石膏的膨胀破坏；但在侵蚀后期，掺加引气剂的抗压强度耐蚀系数明显减小，虽然气泡的增多，细化了孔隙结构，使试件的抗渗性得到提升，但试件内部的孔隙率随之增大，致使试件的强度降低，其抗压强度耐蚀系数也随之降低［63］。有试验得出，水胶比相同时，试件中的含气量每提高1%，其抗压强度减少3%～5%［64］。

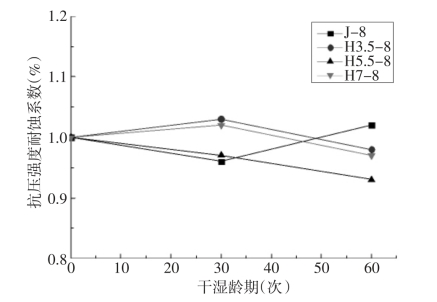

图4－3　含气量对抗压强度耐蚀系数的影响
