3.2　粉煤灰掺量对28d抗压强度的影响

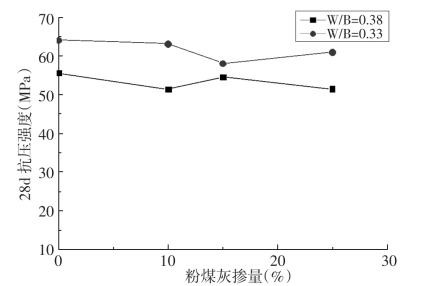

图3－1　粉煤灰掺量对28d抗压强度的影响

从图3－1可知，当混凝土中粉煤灰掺量为10%时，W／B为0.38、0.33的强度较未掺粉煤灰的强度分别降低7.6%、1.4%；当粉煤灰掺量为15%时，W／B为0.38、0.33的强度较未掺粉煤灰的强度分别降低1.8%、9.4%；当粉煤灰掺量为25%时，W／B为0.38、0.33的强度较未掺粉煤灰的强度分别降低7.4%、4.8%。由此可得，试验中未掺粉煤灰的试件的28d抗压强度高于掺粉煤灰的，这是由于粉煤灰的二次水化作用比纯水泥要慢，且需要水泥水化产生的氢氧化钙来激发；当混凝土水胶比较低（为0.33）时，水化过程中滞留在内部孔隙中的水减少，固体的有效成分比例增大，因此普通混凝土的早期强度比掺粉煤灰的要高［59］。由图3－1可知，W／B为0.33的28d抗压强度明显高于W／B为0.38的。
