8.2.2　盐腐蚀环境下氯离子扩散性能的劣化效应系数H的修正

8.2.2　盐腐蚀环境下氯离子扩散性能的劣化效应系数H的修正

为考虑混凝土结构在实际服役过程中受到的盐腐蚀、粉煤灰掺量和硅灰掺量等对氯离子扩散系数的产生影响，根据余红发的建议，采用分项系数法对H进行修正：

式中，ky为盐腐蚀对扩散系数产生的修正，kfa粉煤灰掺量对扩散系数产生的修正，ksf硅灰掺量对扩散系数产生的修正。

根据试验结果，对盐浓度x＝0，4%，10%，水胶比0.38的混凝土进行以x＝0时扩散系数为标准的归一化处理，进行回归计算，见图8－9，修正系数ky与盐浓度x的关系为：

根据试验结果，对粉煤灰掺量x＝0，10%，15%和25%，水胶比0.38的混凝土进行以x＝0时扩散系数为标准的归一化处理，进行回归计算，见图8－10，修正系数kfa与盐浓度x的关系为：

图8－9　氯盐浓度修正系数ky

图8－10　粉煤灰量修正系数kfa

根据试验结果，对硅灰掺量x＝0，5%，8%和11%，水胶比0.38的混凝土进行以x＝0时扩散系数为标准的归一化处理，进行回归计算，见图8－11，修正系数ksf与盐浓度x的关系为：

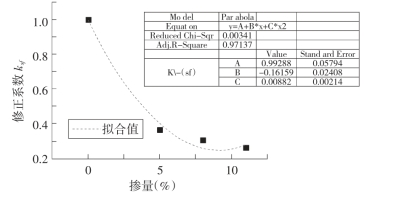

图8－11　硅灰掺量修正系数ksf
