6.1.1　清水浸泡条件下粉煤灰对氯离子电通量的影响

图6－1中是标养28d后清水中再浸泡41d后，粉煤灰对氯离子电通量的影响结果。对于水胶比为0.38混凝土，随着粉煤灰的掺量从10%增加到25%的过程中，由基准混凝土的2441.8C分别变为3460.1C、1924.2C和1135.1C，电通量降低率分别为－41.7%、21.2%和53.5%。粉煤灰量为胶凝材料总量的10%时大大提高了混凝土的氯离子电通量值，降低了混凝土抗氯离子渗透能力。随着粉煤灰掺量从15%增加到25%的过程中，混凝土的氯离子电通量明显降低从而混凝土的抗氯离子渗透性能显著提高。

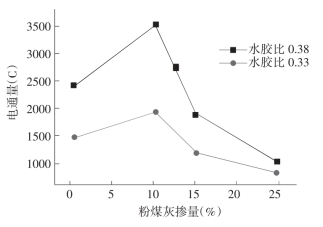

图6－1　清水中粉煤灰掺量与电通量关系

对于水胶比为0.33混凝土，混凝土28d的氯离子电通量随着粉煤灰掺量从10%增加到25%的过程中，混凝土的电通量由1550.4C分别变为1985.2C、1281.4C和955.8C，分别提高28%、降低17.4%和38.4%。可见粉煤灰掺量为胶凝材料总量的10%时相对于基准组来说电通量值增加较多，不利于混凝土抗氯离子渗透能力；当粉煤灰单掺量从15%变化为25%的过程中，其氯离子电通量值明显降低，并且随着单掺量的增加降低幅度较大。
