6.3.3　10%NaCl溶液浸泡条件下硅灰对氯离子电通量影响

图6－9中是在10%的NaCl溶液中浸泡条件下硅灰对氯离子渗透性能的影响结果。对于水胶比为0.38混凝土，电通量值随着硅灰掺量从5%到11%增加的过程中，由基准组的3026.7C分别变化为1030.2C、494.4C和433.4C，电通量降低幅度分别为65.9%、83.7%和85.6%。说明三种掺量的硅灰的加入使混凝土的电通量值降低幅度在60%以上，尤其是单掺量在5%到8%之间电通量值降低非常迅速。当硅灰加入量为胶凝材料的8%和11%时电通量值差别较小，对混凝土抗氯离子渗透性影响差别不大。

对于水胶比为0.33混凝土，28d的氯离子电通量随着掺入硅灰量从5%增加到11%的过程中，由基准混凝土的1788.6C分别变为613.5C、503.4C和417.7C，电通量降低率分别为65.6%、71.8%和76.6%。可见硅灰掺量5%时，混凝土的电通量值大大降低，使混凝土的抗氯离子渗透性迅速降低，但硅灰掺量继续增加到11%的过程中电通量值降低幅度不明显。当硅灰掺量为胶凝材料总量的11%时电通量值达到最低，电通量值越低表明抗氯离子渗透性效果越好，越有利于耐久性的提高。

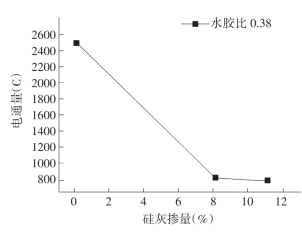

图6－9　10%的NaCl溶液中硅灰掺量与电通量关系
