4.3.4　试验方案

4.3.4　试验方案

4.3.4.1　位移测点布置

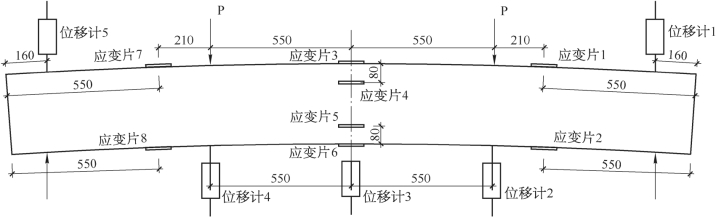

位移计及应变片测点布置如图4.12 所示。其中，应变片测量梁顶及梁底的应变，梁侧面布置若干应变片，考察沿截面高度方向的应变分布；位移计1、位移计5 测量支座的位移，位移计3 测量跨中的位移，位移计2、位移计4 测量加载点处的位移。

图4.12　木梁抗弯试验测点布置

4.3.4.2　安装加载制度

支座采用滚轴支座，保证梁在加载过程中，端部为简支条件，不提供转动约束；梁顶部采用分配梁进行两点加载，受力点通过钢垫板防止局部压坏，垫板上放置滚轴与分配梁连接，保证加载力为集中力。

采用位移控制模式，加载速度为5mm/min，直至节点区域达到破坏条件。

支座情况如图4.13 所示，实际加载图如图4.14 所示。

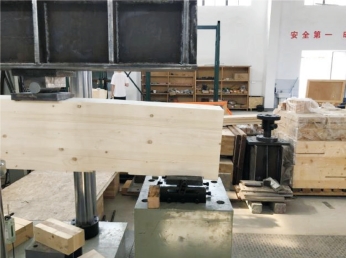

图4.13　木梁试件支座图

图4.14　木梁试件加载图
