4.3.5 试验结果和分析
1）承载力
（1）加载结果
加载结果数据见表4.16。

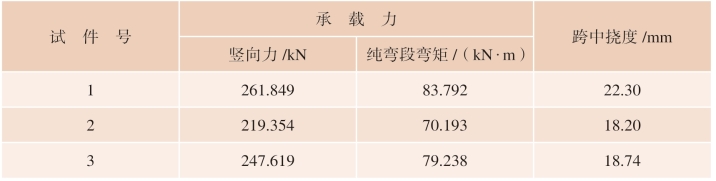

表4.16 加载结果数据表
注：计算简图如图4.15 所示。

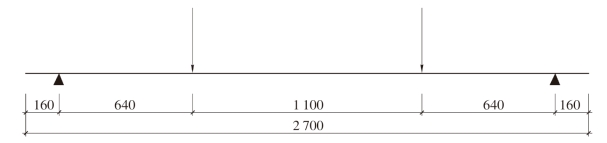

图4.15 试件计算简图
（2）极限抗弯强度
木梁的极限抗弯强度以全截面进行计算。

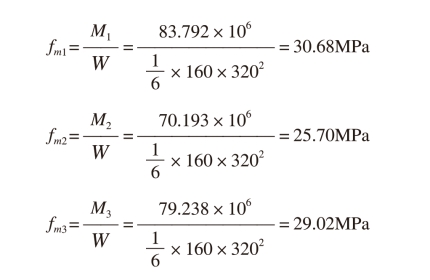

利用材料力学知识，可得：
注：下标“1”“2”“3”表示试件编号。
（3）木梁弹性模量计算
弹性模量依据公式计算：
式中 P——上下限荷载（上、限取值见后述），N；
l——两支座间跨距，mm；
b，h——试样的宽度和厚度，mm；
f——上下限荷载（上下限确定见后述）间的试样变形值之差，mm。

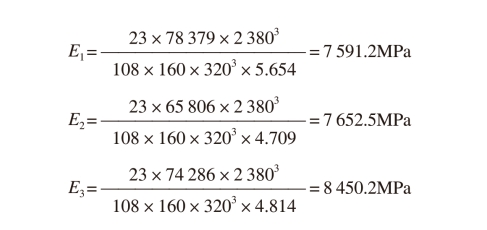

取上下限荷载分别为10%和40%的极限荷载值，计算得到弹性模量，过程见表4.17。

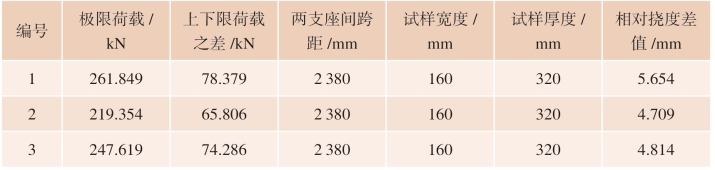

表 4.17 弹性模量计算过程
（4）汇总
木梁的弹性模量及极限强度汇总见表4.18。

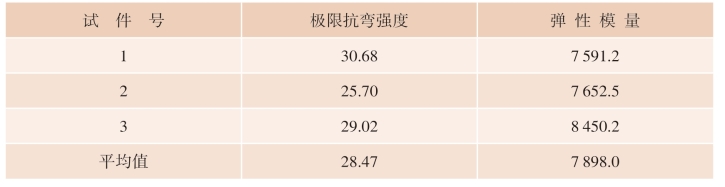

表4.18 木梁抗弯指标汇总 单位：MPa
2）荷载-变形曲线
将3 个试件的弯矩-跨中相对挠度曲线绘于一张图上，如图4.16 所示。
图4.16 木梁抗弯弯矩-位移曲线
注：图中A 点、B 点、C 点为峰值点，其数值见表4.19。

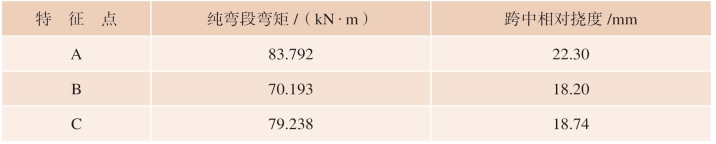

表4.19 曲线特征点信息
从表4.19 可知：
（1）试件在加载过程中，表现出较好的弹性性能。
（2）试件在破坏前有明显的预兆，破坏形式为脆性。
3）破坏现象
试件首先在下部受拉区产生纵向裂纹，缺陷较大的部位先发生破坏（图4.17）。
同时，试验最终破坏均最终由指接部位拉裂导致（图4.20），建议确保指接部位的可靠连接。

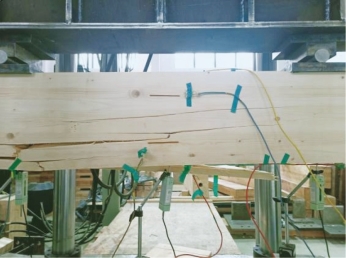

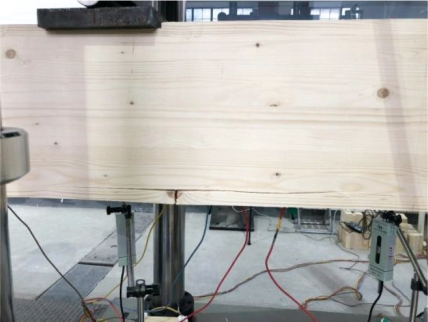

图4.17 下部首先产生裂纹
破坏发生较为迅速，受拉区域的木材发生严重的脆性破坏，构件失去承载力（图4.18）。

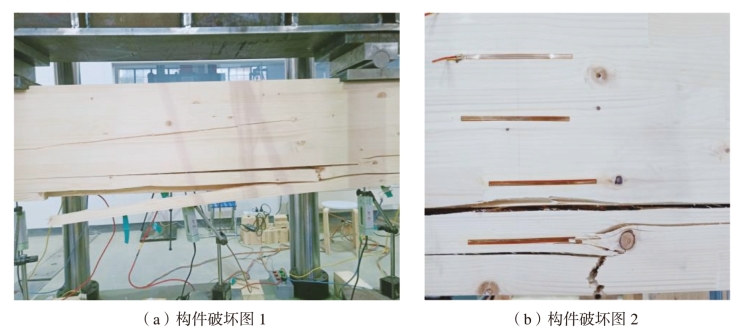

图4.18 构件破坏图
构件破坏的同时，由于有效截面的减小，破坏向受压区的木材延伸。最终，靠近受压区的木材也有明显的裂纹（图4.19）。
观察梁底面，可见构件最终发生较严重的破坏是由指接部位拉裂导致的（图4.20）。除了第一个试件外，后两个试件均发生了指接处破坏。
图4.19 靠近受压区的破坏现象

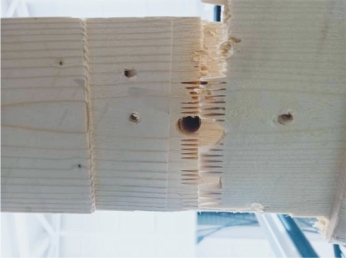

图4.20 梁底指接部位破坏图
