5.2.2　支座节点抗弯刚度

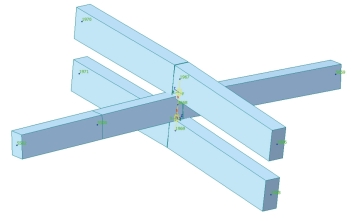

图5.9　Midas Gen 中增加刚度的弹性连接

设计计算模型中，木结构杆件端部支座条件设置为固定支座。然而，在实际工程应用中，此处支座节点通过木构件内插钢板与支座连接，不能做到理论上的固定支座。为了更准确地模拟结构在实际条件下的稳定性能，通过实验得到节点支座的面外刚度，将刚度输入计算模型，分析模型的力学性能（图5.10）。

根据太原植物园温室结构构件及节点实验报告第5 章所述，对试验构件进行单向加载和往复加载，对加载数据进行计算处理；根据单向加载得到的荷载-变形曲线，在转角2°左右，节点承载力达到峰值为17kN · m，由此可得到支座节点的面外转动刚度约为500kN · m/rad。在设计计算模型中，使用节点弹性支承模拟支座的刚度，其中X、Y、Z 方向的弹性支承刚度为固定，绕Y 轴方向的转动弹性刚度为500kN · m/rad。Midas Gen 中节点弹性支承参数设置详图如图5.11 所示。

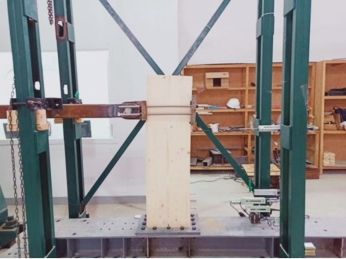

图5.10　支座节点试验节点

图5.11　Midas Gen 节点弹性支承参数设置
