5.3.2　竖向位移结果分析

不同工况下，增加刚度计算模型的竖向位移数值、等值线图分别见表5.8、表5.9。与设计计算模型相比，增加节点刚度模型在相同的荷载作用下，竖向位移相应增加。在荷载组合DL+LL 的作用下，竖向位移最大值为27.5mm，增加了16.0%。结构跨度为89.5m，竖向挠度约为跨度的1/3 254，小于《空间网格结构技术规程》 （JGJ 7—2010）中单层网壳屋盖结构的容许挠度值1/400。

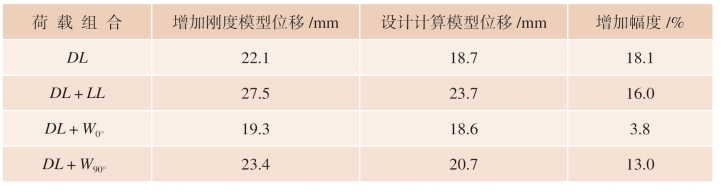

表5.8　增加刚度模型竖向位移及对比

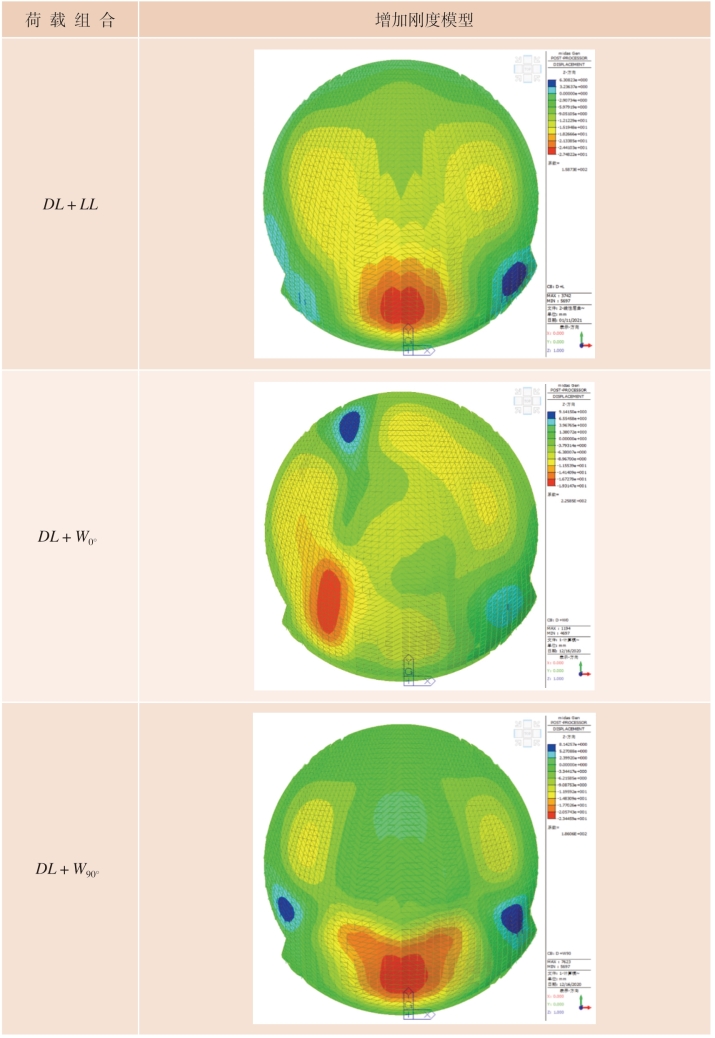

表5.9　增加刚度模型竖向位移等值线图

（续表）
