7.1　木材开裂原理

为了使木材的含水率与空气中的含水率达到平衡，干燥的空气会不断地从木材中吸收水分，从而使双方都达到平衡。这个过程中，木材表面的水分蒸发得最快，含水率首先降低，表面开始干缩。但是木材内层的含水率仍然较高，没有发生干缩，造成外层收缩远大于内层收缩，就产生了外部受拉、内部受压的内应力。当拉应力超过木材表面的抗拉强度极限时，木材表面组织就会受到破坏，产生开裂。一般木材横纹抗拉承载力较低，常见的原木首先沿横纹向开裂（图7.1）。

原木材料性能不均匀，横纹抗拉强度低，干缩极容易开裂。开裂一般为从原木中心呈发散状开裂，一般为贯穿性裂缝，因原木材性不均匀，离散性较大，在现代大跨度建筑中很少采用原木直接作为构件［图7.2（a）］。

胶合木经过加工处理，材料性能更加均匀，变异性降低，开裂一般为局部小裂缝，很少形成对结构造成影响的贯穿性裂缝［图7.2（b）］。

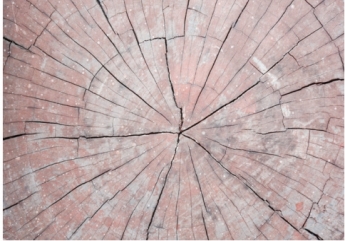

图7.1　原木开裂图

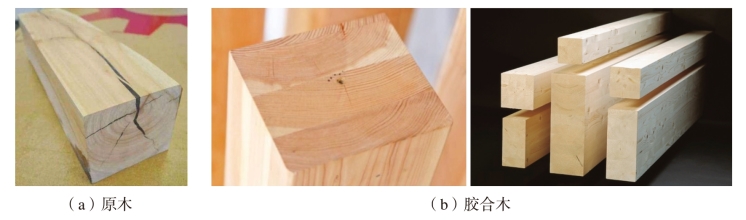

图7.2　原木和胶合木
