4.7.4　试验方案

4.7.4　试验方案

主向试验中，加载方向沿主构件方向。

试验的测点布置及加载方式如图4.56 所示。

位移计1、位移计3 测量上层主构件沿加载方向的位移量，两者位于主构件两侧；位移计2、位移计4 测量下层主构件沿加载方向的位移量，两者位于主构件两侧。

具体的试验步骤如下：

（1）将节点试件放置于地梁上，安装好钢柱、钢梁作为限位，保证装置与试件紧密贴合，且无初始力。

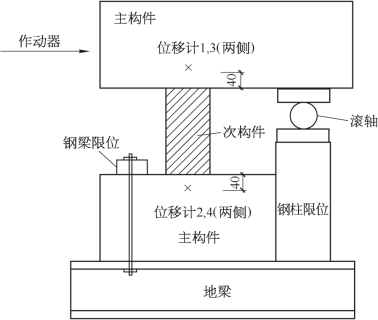

图4.56　三层杆件叠放正交节点主向剪切试验加载示意

（2）安装位移计，并调试好数据采集仪器。

（3）通过作动器施加推力，直至次构件发生破坏，保存必要的试验资料（照片、视频及位移-力的采集数据）。

（4）更换节点试样并安装，重复步骤（1）～（3），共进行4 次试验。

试件安装完成情况如图4.57 所示。

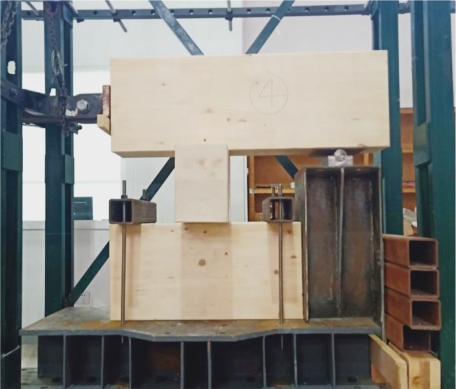

图4.57　三层杆件叠放正交节点主向剪切试验安装实际情况
