4.8.4　试验方案

4.8.4　试验方案

次向试验中，加载沿着次构件方向。

试验的测点布置及安装方式分别如图4.64、图4.65 所示。

位移计2、位移计3用来测量主次构件相互错动的距离，位移计4、位移计5作用相同；位移计1、位移计6 分别测量两边的主构件相对于支座的抬升位移。

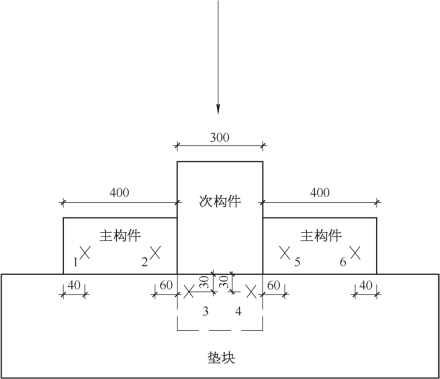

图4.64　三层杆件叠放正交节点次向试验加载示意（正视图）

具体的试验步骤如下：

（1）放置垫块，将节点试件放置于垫块上。

（2）安装位移计，并调试好数据采集仪器。

（3）通过竖向作动器施加压力，直至主构件发生破坏，保存必要的试验资料（照片、视频及位移-力的采集数据）。

（4）更换节点试样并安装，重复步骤（1）～（3），共进行3 次试验。

试件安装实际情况如图4.66 所示。

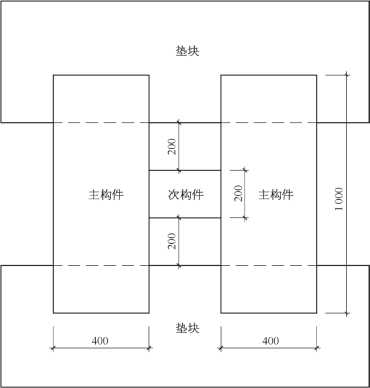

图4.65　三层杆件叠放正交节点次向试验加载示意（俯视图）

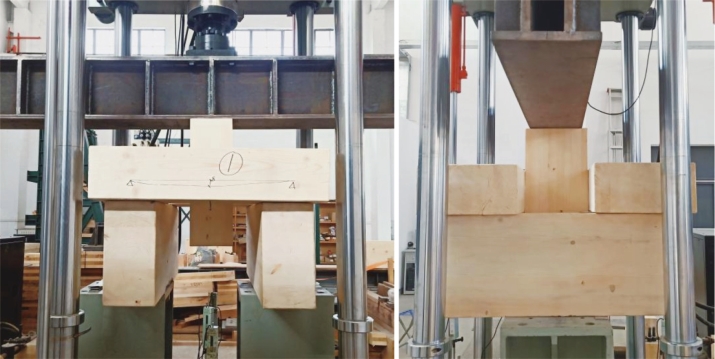

图4.66　三层杆件叠放正交节点次向剪切试验安装实际情况
