4.10.4　试验方案

4.10.4　试验方案

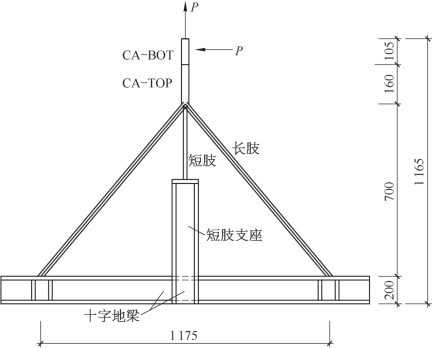

加载示意图如图4.84 所示。

图4.84　拉索节点装置加载示意

加载顺序：正常使用极限状态抗剪试验、正常使用极限状态抗拉试验、承载能力极限状态抗拉试验。

具体的试验步骤如下：

（1）将固定试件所用的十字地梁安装于地槽上，并保证对中。

（2）将试件牢固连接于十字地梁上，并安装连接件使作动器与试件的端部相连，保证试验中可靠传力且不对试件产生损坏。

（3）首先进行正常使用极限状态抗剪试验，加载速度为5mm/min，逐级加载，在15kN、30kN、45kN 处分别持力1min，并采集数据。

（4）试验力归零，继续进行正常使用极限状态抗拉试验，加载速度为2mm/min，逐级加载，在15kN、30kN、45kN 处分别持力1min，并采集数据。

（5）试验力归零，开始进行承载能力极限状态抗拉试验直至试件破坏，加载速度为2mm/min，并在过程中采集数据，收集必要的信息（照片、视频等）。

（6）试验结束后，观察破坏现象，采集必要信息。

试件安装实际情况如图4.85 所示。

图4.85　拉索节点装置安装实际情况
