5.3.3　木结构杆件应力

在恒载+活载设计荷载组合下，增加刚度模型中木结构杆件最大应力为10.4MPa，比设计计算模型增大了5.05%；大部分木结构杆件应力仍为3～4MPa，如图5.12 所示。

最不利组合恒载+活载/雪载+风+温度作用下，设计组合最大应力为12.2MPa，比设计计算模型增大了8.93%；大部分木结构杆件应力仍为3～4MPa，如图5.13 所示。

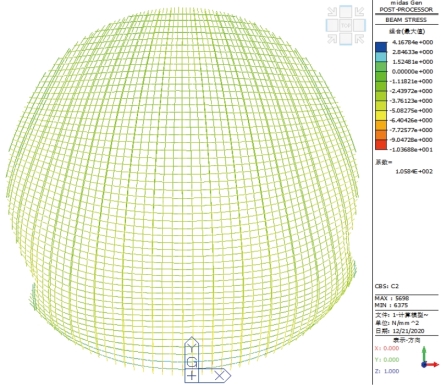

图5.12　增加刚度模型恒载+活载作用下木结构杆件应力

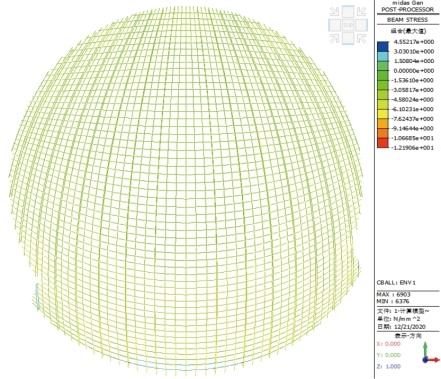

图5.13　增加刚度模型最不利荷载组合作用下木结构杆件应力

根据对比也可以看出，在考虑了实际节点剪切刚度与支座节点抗弯刚度后，木结构杆件应力相应增加，但仍小于胶合木杆件的强度设计值（表5.10）。

表5.10　增加刚度模型木结构杆件应力及对比
