4.4.4 试验方案
1）位移测点布置
测点共4 个位移测点，2 个应变测点，具体位置如图4.22 所示。
加载示意图如图4.23、图4.24 所示。试件两端与设计好的钢夹具进行连接，连接方式为螺栓连接（并且设计保证端部承载力远大于节点承载力）。底部钢夹具与支座通过螺栓连接相连，并锚固于地孔。顶部钢夹具与加载头通过螺栓连接相连。施加轴向拉力，加载速度为3mm/min，直至节点区域达到破坏条件。

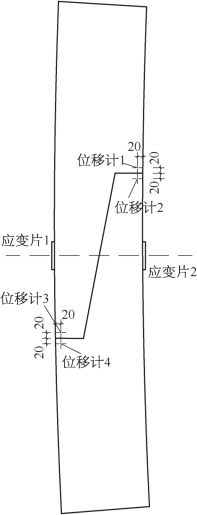

图4.22 测点布置图

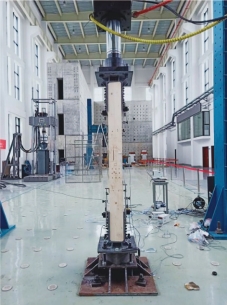

图4.23 安装完成图1

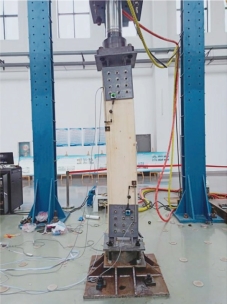

图4.24 安装完成图2
2）安装加载制度
（1）施加轴向拉力，进行弹性试验。
（2）施加轴向拉力，直至构件破坏。
