1）测点布置

试验共布置3 个位移测点，如图4.46 所示。

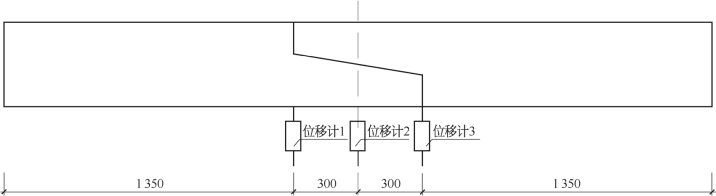

图4.46　拼接节点抗弯试验测点布置图

图4.46 中，位移计1、位移计3 与节点开缝位于同一直线上，所测位移作为对梁整体变形的补充，方便后期与数值模型进行比对；位移计2 测量跨中的竖向位移，用于计算节点的抗弯刚度及与数值模型的比对。

2）加载方式

试验的加载示意图如图4.47 所示。

根据试验具体情况，加载点位置做了一定调整，因此暂用变量“a”表示。a 的数值见表4.34。

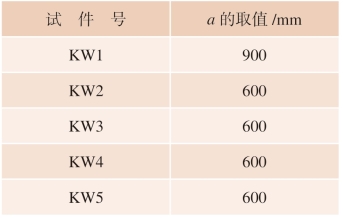

表4.34　拼接节点抗弯试验加载点位置

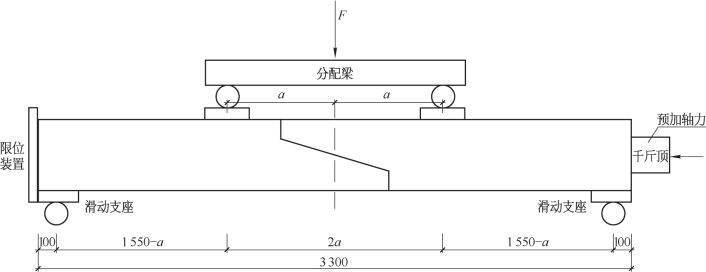

图4.47　拼接节点抗弯试验加载示意图

具体的试验步骤如下：

（1）按图4.47 所示尺寸将试件安装到台座上。

（2）在试件一端安装限位装置，另一端通过千斤顶施加轴力至预定值（表4.35）。

（3）检查试件各个方向的对中情况，并依据图4.46 安装位移计。

（4）分配梁就位，正式开始加载，加载速度2mm/min，采集位移计及加载设备的相关数据。

（5）试验过程中，千斤顶施加的轴力若出现低于原计划施加轴力10%的情况，应及时补充轴力至原定数值。

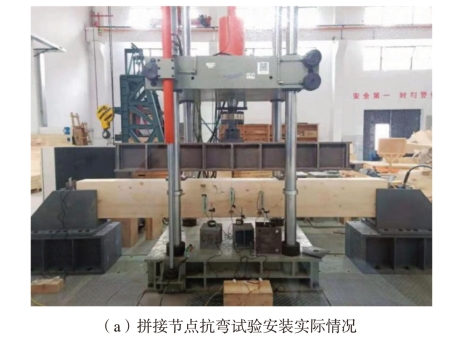

试验安装实际情况如图4.48 所示。

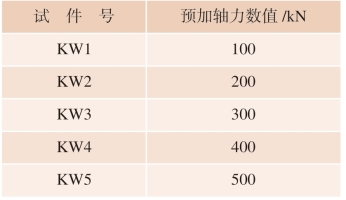

表4.35　拼接节点抗弯试验预加轴力

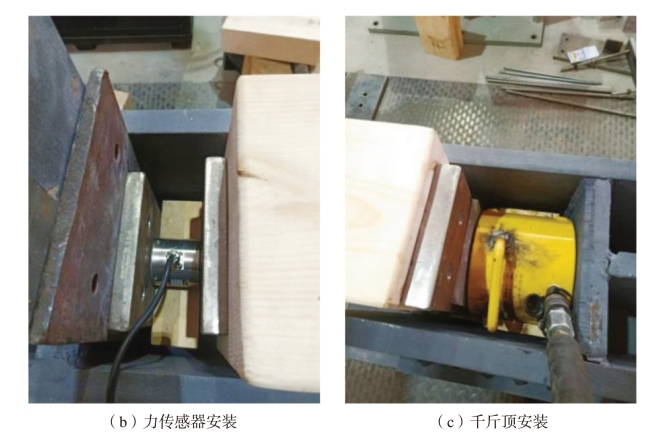

图4.48　拼接节点抗弯安装实际情况与试件端部细节
