6.3　拉索安装张紧施工方法

6.3　拉索安装张紧施工方法

太原植物园温室现场拉索布置如图6.7 所示，拉杆现场安装如图6.8 所示。拉索安装张紧过程从壳体顶部逐渐向外围扩展，如图6.9 所示。

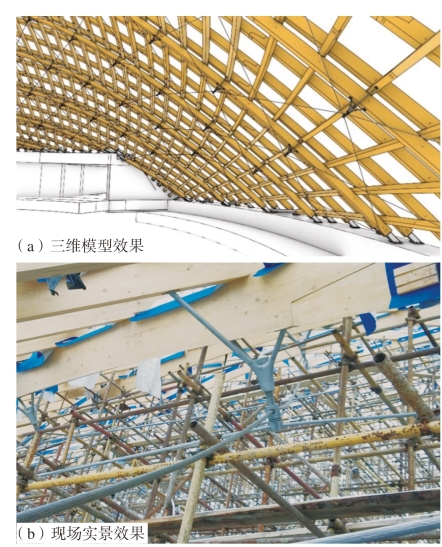

图6.7　现场拉索布置

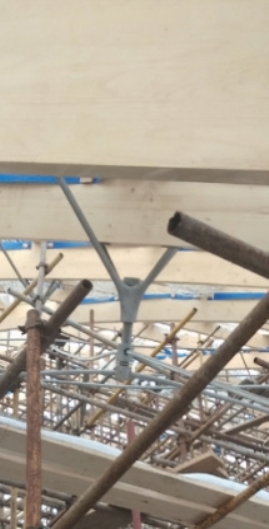

图6.8　拉索拉杆安装图

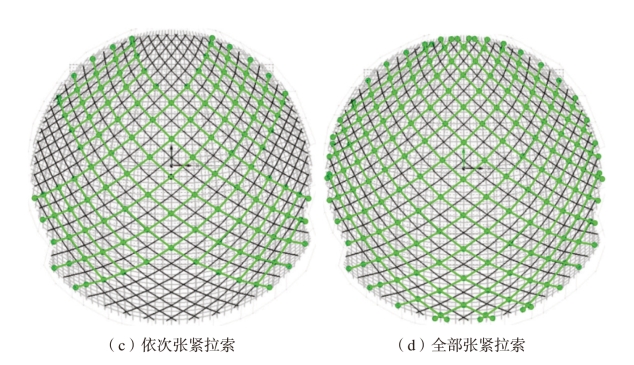

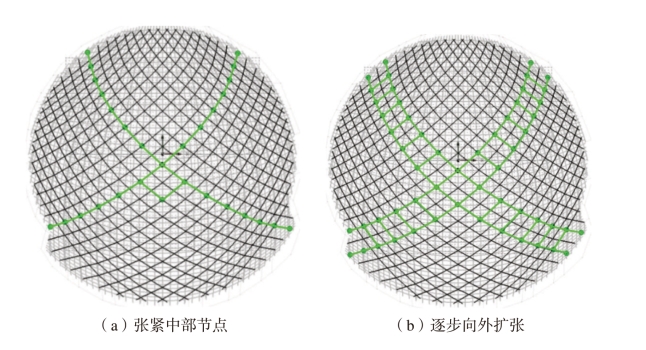

图6.9　拉索张紧过程

由于拉索安装难度较大，且在张紧过程中结构内力变化，需进行施工过程模拟分析。拉索安装过程中逐渐张紧拉索，共分14 个阶段安装张紧拉索，后面再进行附加恒载及活载计算。进行几何非线性施工过程模拟分析，在前14 个阶段中，拉索一次张紧1 根，在随后的阶段中，较短的拉索一次张紧2 根。第一次张紧拉索，缩短撑杆上的螺杆75mm，使拉索张紧，使拉索节点向外移动相同的量。此过程根据安装阶段逐根安装，计算得到拉索内力。在每个分析阶段，荷载包括胶合木、撑杆和拉索的自重、当前阶段和所有先前阶段的拉力。计算结果如图6.10、图6.11 所示。

由图6.10、图6.11 可知，拉索张紧过程中最大索内力为64kN，胶合木梁最大轴向压力为68kN，均满足结构承载力设计值。在整个张紧过程中，胶合木梁轴向力和弯矩改变不大。随着螺杆收紧，胶合木梁弯矩变化，但是整个施工过程中网壳胶合木梁的内力基本保持稳定。

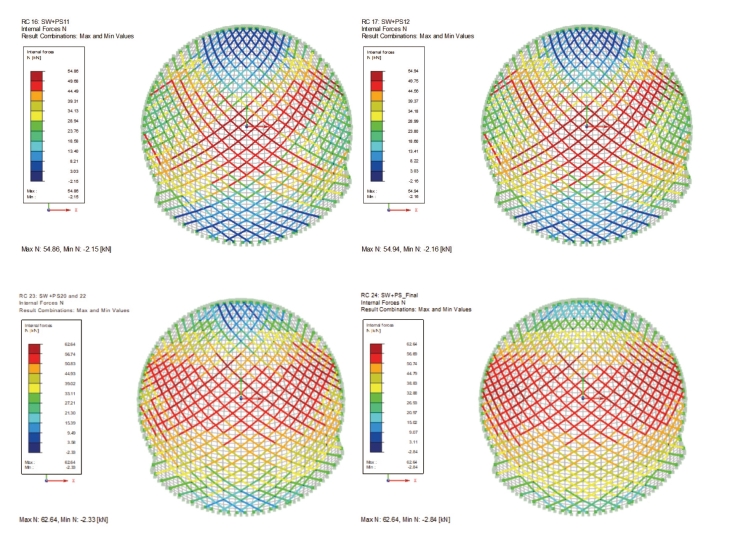

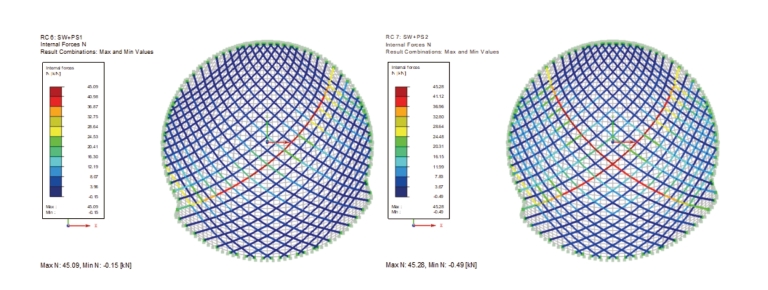

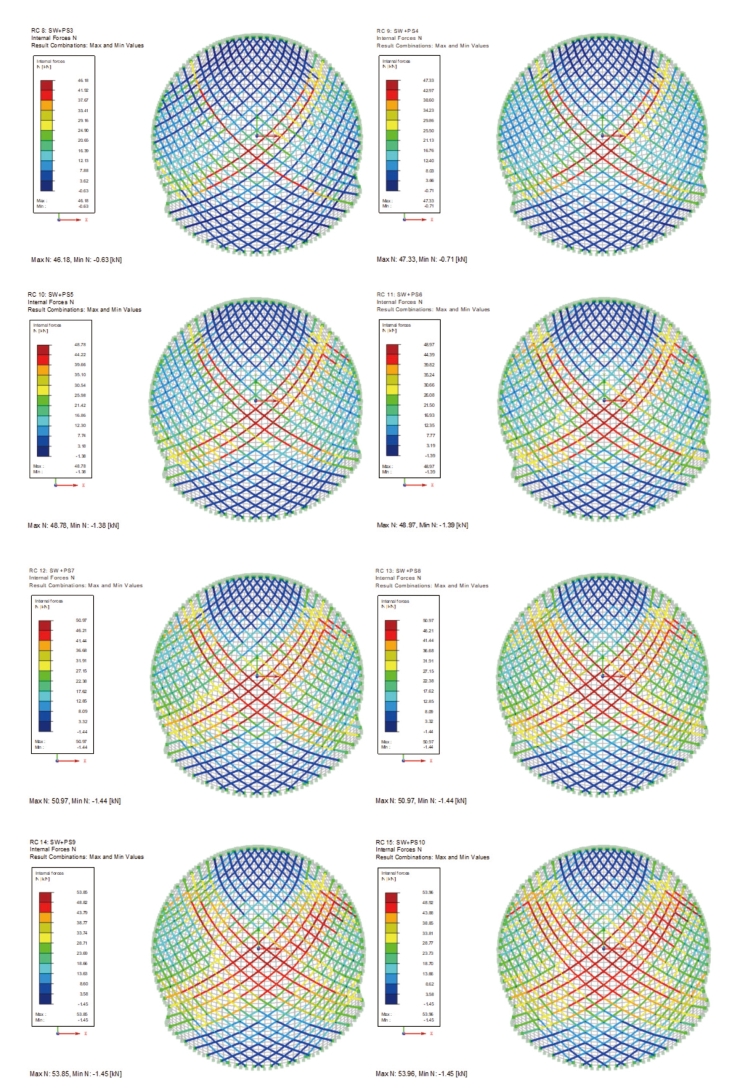

图6.10　拉索安装施工过程模拟分析索内力（最大索内力64kN）

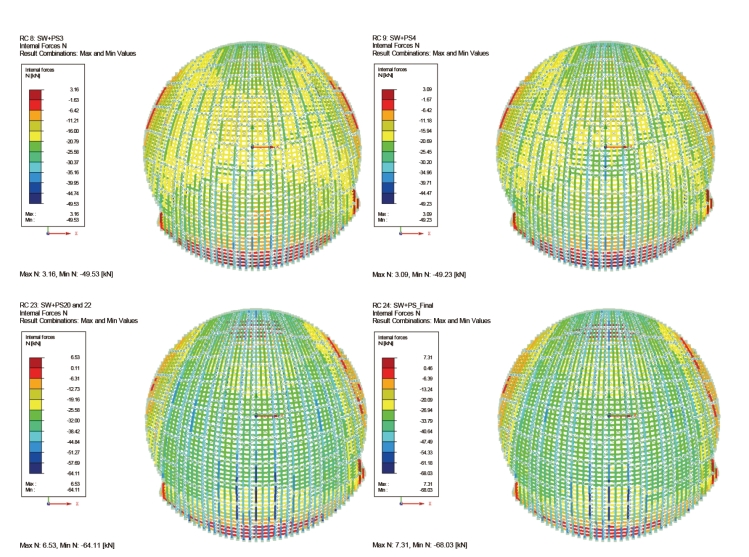

图6.11　拉索安装施工过程木梁轴压力（胶合木最大轴压力68kN）
