（十）树图

树图是一种流行的利用包含关系表达层次化数据的可视化图表方法。由于其呈现数据时高效的空间利用率和良好的交互性，受到众多设计师的关注，得到深入的研究，并在科学、社会学、工程、商业等领域都得到了广泛的应用。树图能将事物或现象分解成树枝状，又称树形图或系统图（图3-13）。树图就是把要实现的目的与需要采取的措施或手段系统地展开，并绘制成图，以明确问题的重点，寻找最佳手段或措施。树图是从一个项目出发，展开两个或两个以上分支，然后从每一个分支再继续展开，依此类推。它拥有树干和多个分支，所以很像一棵树。树图通常是用来将主要的类别逐渐分解成许多越来越详细的层。绘制树图有助于思维从一般到具体的逐步转化。

图3-13　树图

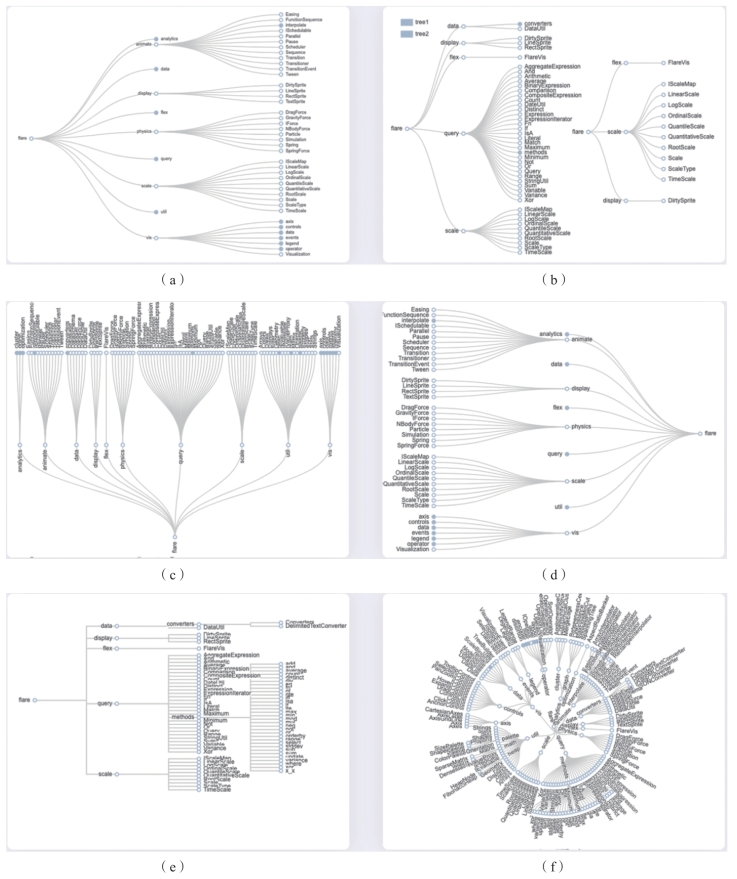

（a）从左到右树状图；（b）多棵树；（c）从下到上树状图；（d）从右到左树状图；（e）拆线树图；（f）径向树状图

图3-13　树图（续）

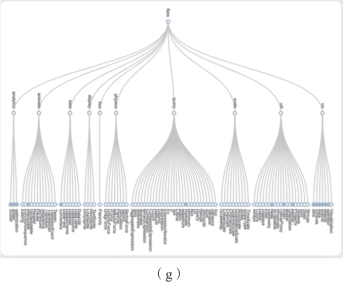

（g）从上到下树状图
