（十二）河流图

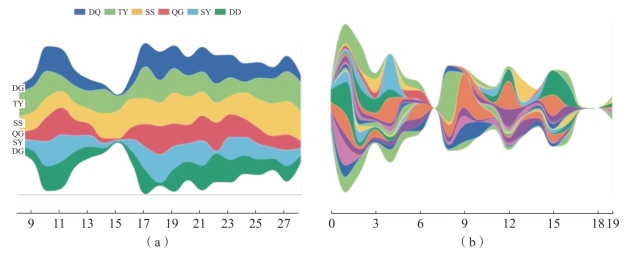

河流图是堆叠面积图的一个变种，形态像河流的图，主要表达多数据波线的变化（图3-15）。不同类型的数据用不同颜色的面积区域来显示，每个填充区域从左到右按照时间顺序流动，每个类别的数据数值变化就会形成一条条粗细不一的河流，并汇集在一起形成更大的河流。不同于堆叠面积图，河流图并不是将数据数值绘在一个个笔直的轴上，而是将数据分散到一个变化的中心基准线上，该基准线不一定是笔直的。

图3-15　河流图

（a）主题河流图；（b）调频河流图

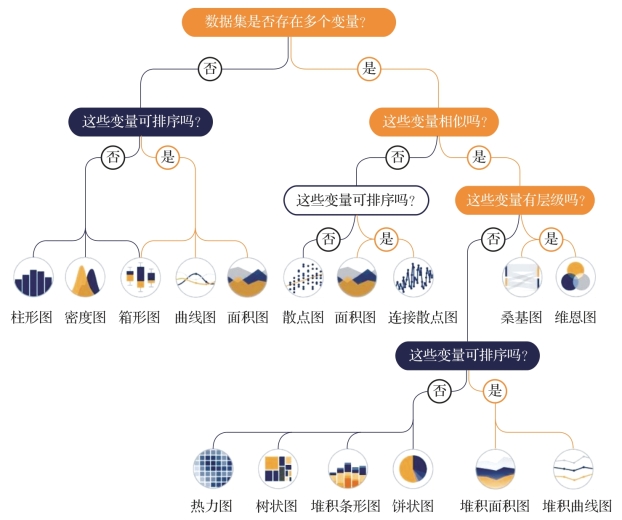

以上列举的是常见的图表类型，随着计算技术和计算机生成技术的开发，图表的视觉形态从二维到三维产生了丰富的变化，信息可视化设计师应根据数据信息的分析，合理地选择图表的表达方式。图3-16是国外数据分析网站提供的数据判断与信息图表类型的选择路线。

图3-16　数据判断与信息图表类型的选择路线
