支座和支座反力

七 、支座和支座反力

在工程中，支座有多种多样，但按其受力特点来分类，常见的有三种支座。

1.可动铰支座（见图1-12a）

（1）简图 如图1-12b、d所示。

（2）特点 构件不能沿支承面的垂直方向移动，可沿支承面移动和绕铰A转动。

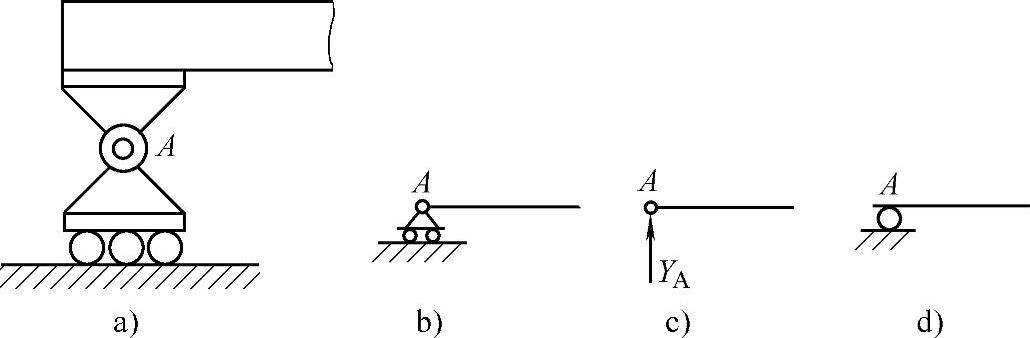

图1-12 可动铰支座

（3）受力 构件受荷载作用时，支承只有垂直于支承面方向的反力Y_A，如图1-12c所示，若忽略铰A与支承垫板间的摩擦力，则Y_A必通过铰的中心。

（4）实例 在房屋建筑中，梁通常直接搁置在砖墙或柱子上，如图1-13所示。

2.固定铰支座（见图1-14a）

（1）简图 如图1-14c、d、e、f所示，为固定铰支座的常见计算简图。

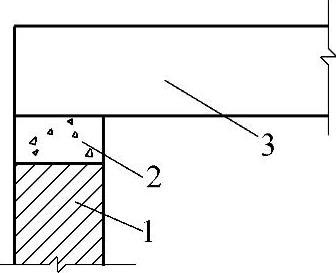

图1-13 可动铰支座实例

1—砖柱 2—垫块 3—梁

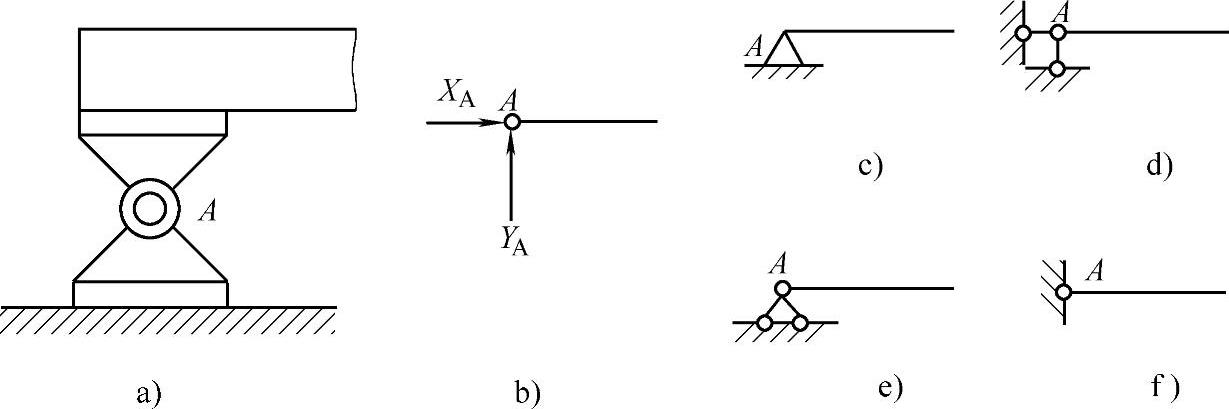

图1-14 固定铰支座

（2）特点 构件不能在任何方向上移动，只能绕铰A转动，如图1-14b所示。

（3）受力 反力的作用线必然通过铰中心A，但方向不能预先确定。通常用水平方向及垂直方向的两个反力表示。

（4）实例 如图1-15所示两种实际支承，图1-15a所示为梁插入墙少许，图1-15b所示为用沥青麻丝填实于杯形基础内的钢筋混凝土柱子。

3.固定端支座（见图1-16）

（1）简图 如图1-16b、e所示。

（2）特点 构件非但不能在任何方向上移动，而且不能绕支座转动。

（3）受力 反力的作用线必然通过支座中心，但方向不能预先确定，通常用水平方向及垂直方向的两个反力和还有一个限制转动的反力偶来表示，如图1-16c所示。

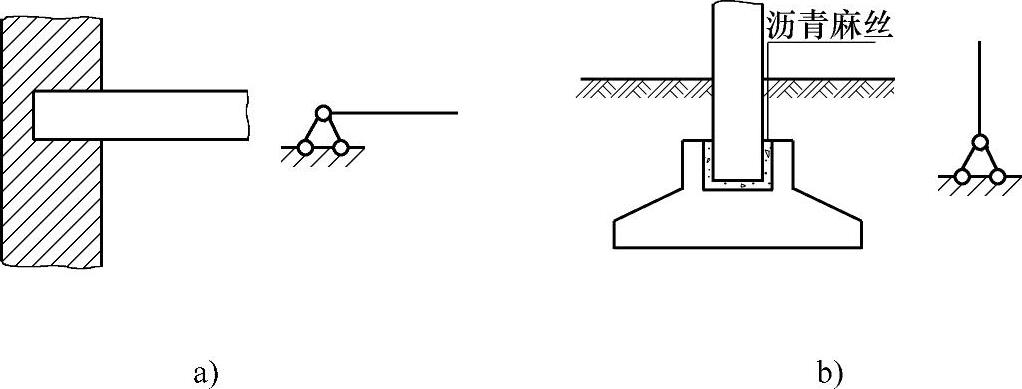

图1-15 固定铰支座实例及简图

（4）实例 在房屋建筑中，常见的有雨篷挑梁如图1-16a、用细石混凝土浇注于杯形基础内的钢筋混凝土柱子图1-16d。

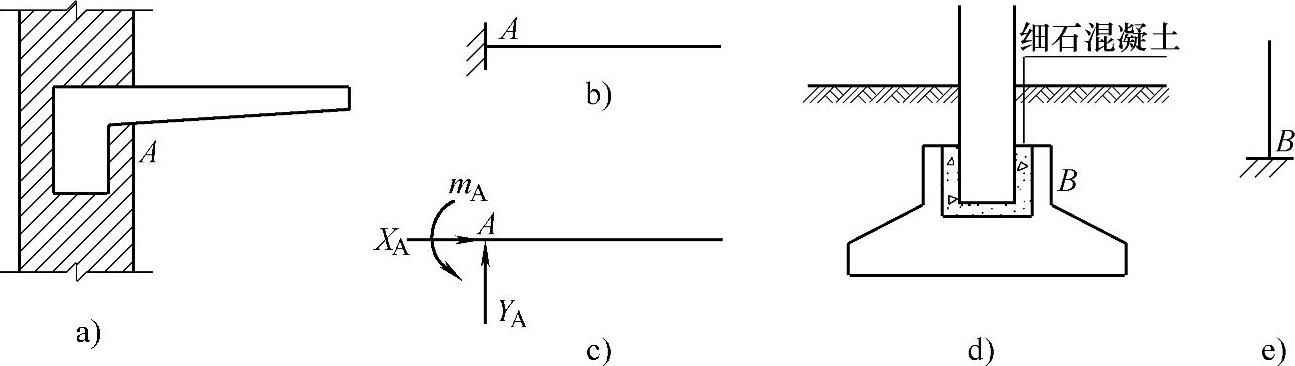

图1-16 固定端支座实例及简图
