●训练4  弯起钢筋的制作

●训练 4 弯起钢筋的制作

1.训练内容

用ϕ14钢筋制作如图4-42所示弯起钢筋2根。钢筋下料长度为2883mm。

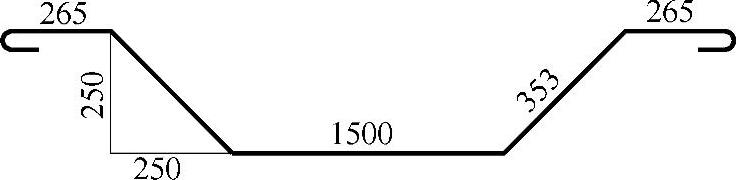

图4-42 弯起钢筋

2.准备要求

材料与设备：手动切断机；ϕ14线材（长6m）1根；工作台；手摇扳手；2m盒尺；粉笔；铁钉。

3.训练要求

1）个人独立完成下料和制作。

2）钢筋的断口不得有马蹄形或弯曲现象。

3）钢筋形状正确，平面平整没有翘曲现象。

4.操作程序

（1）按钢筋下料长度切断钢筋。

（2）划线

按图4-43所示将钢筋的各段长度划在钢筋上。

第一步：在钢筋中心线上划第一道线；

第二步：取中段1500/2-0.5d/2=750mm-0.5×14mm/2=747mm，划第二道线；

第三步：取斜段353-2×0.5d/2=353mm-2×0.5×14mm/2=346mm，划第三道线；

第四步：取直段265-0.5d/2+0.5d=265mm-0.5×14mm/2+0.5×14mm=269mm，划第四道线。

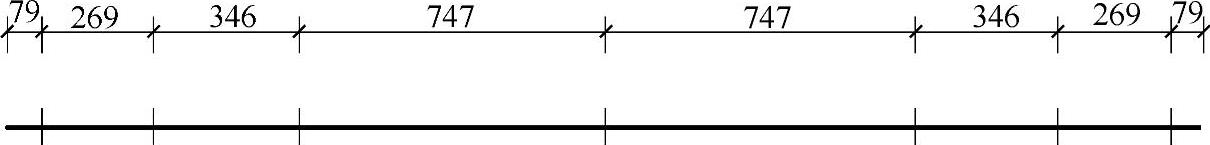

图4-43 划线

（3）弯曲成形

弯起钢筋一般比较长，可以在工作台两端设置卡盘，分别在工作台两端完成成形工序。弯起钢筋的成形步骤如图4-44所示。

图4-44 弯起钢筋的成形步骤
