五、尺寸

图样上标注的尺寸，由尺寸界线、尺寸线、尺寸起止符号和尺寸数字等内容组成，如图2-5所示。尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端应超出尺寸线2～3mm。图样轮廓线可用作尺寸界线。尺寸线应用细实线绘制，应与被注长度平行。图样本身的任何图线均不得用作尺寸线。尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2～3mm。半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示。

图样上的尺寸应以尺寸数字为准，不得从图上直接量取，图样上的尺寸单位，除标高及总平面图以米（m）为单位外，其他必须以毫米（mm）为单位。

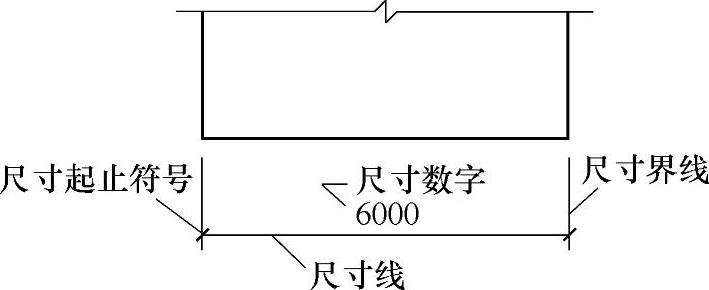

图2-5 尺寸的组成
