●训练2  单（双）向板的钢筋骨架绑扎

●训练 2 单（双）向板的钢筋骨架绑扎

1.训练内容

按图5-24所示板（板厚80mm）的配筋图及表5-5钢筋配料单，加工并绑扎钢筋。

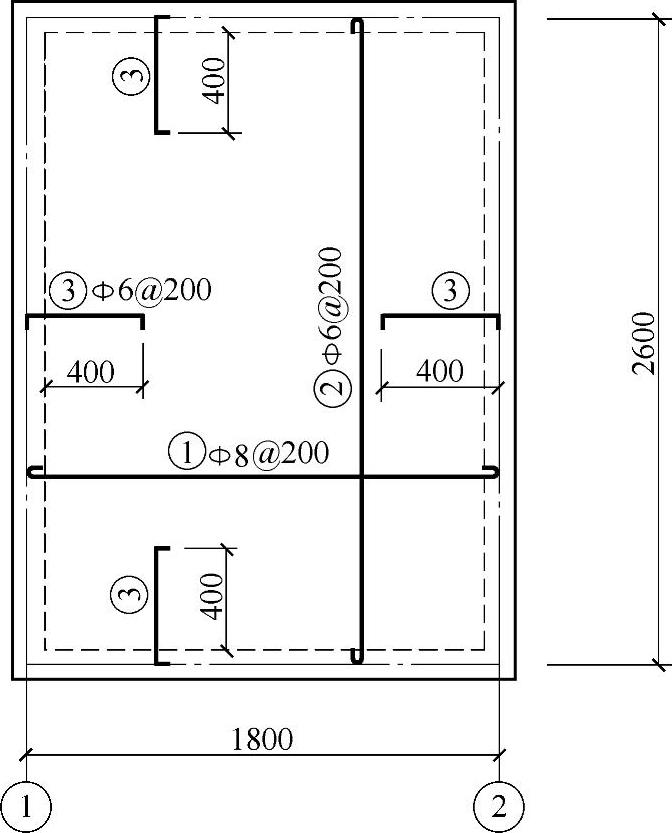

图5-24 板的配筋图

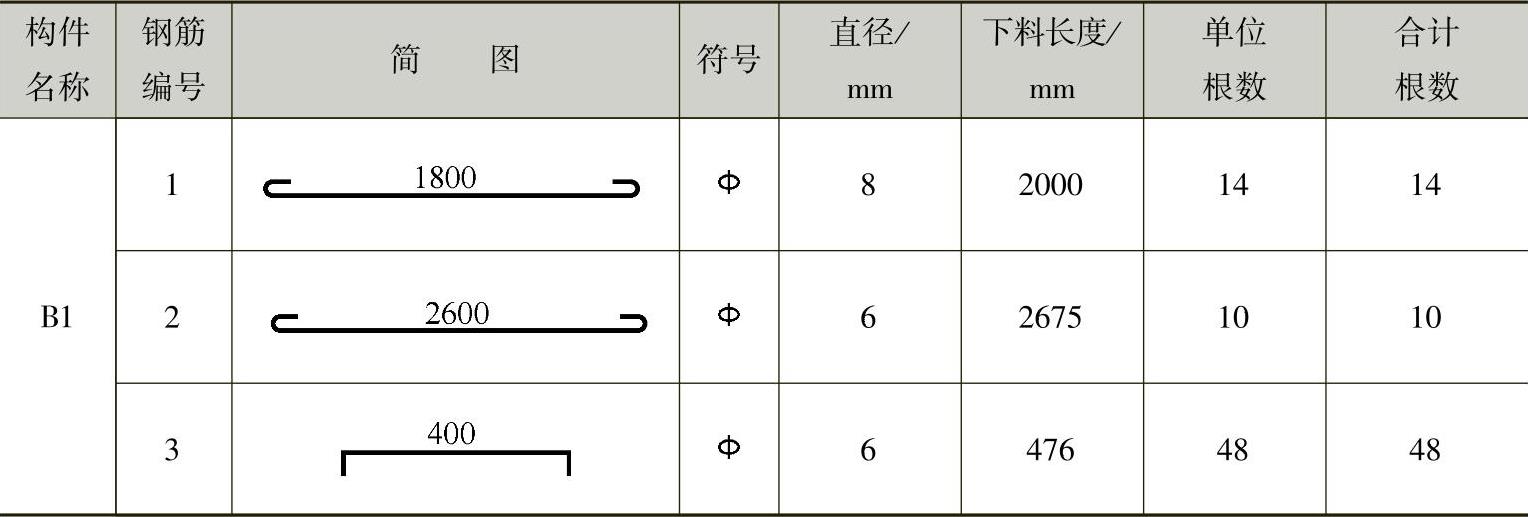

表5-5 钢筋配料单

2.准备要求

材料与设备：钢筋弯曲机一台；铁钳；切割机；2m盒尺；6线材（长6m）9根；8线材（长6m）5根；粉笔；0.8mm铁丝3kg；钢筋钩。

3.考核要求

1）个人独立完成下料和制作。

2）质量要求见表5-6。

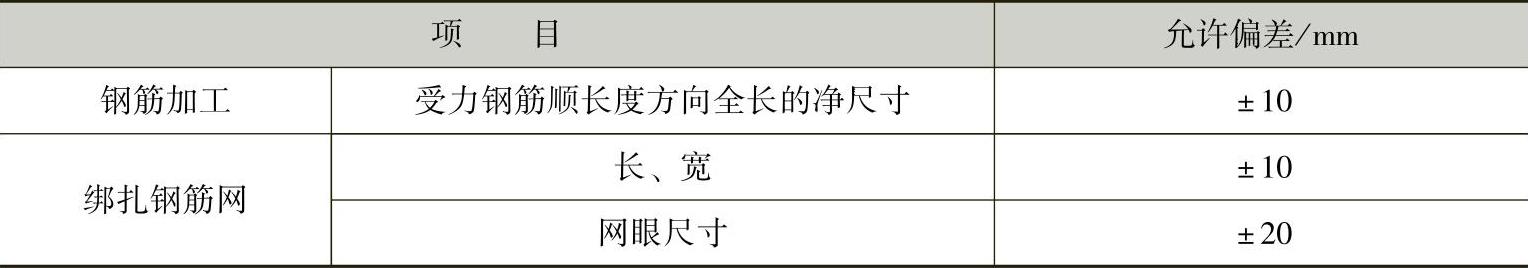

表5-6 钢筋加工、安装位置的允许偏差

4.操作程序

（1）钢筋切断 按钢筋配料表中各种钢筋的下料长度切断钢筋。

（2）钢筋弯曲成形 按钢筋形状将钢筋弯曲成形。

（3）绑扎钢筋

1）划线。按板的配筋图划出纵横向的钢筋位置线。

2）摆放钢筋。按划线位置，先摆放1号筋，再摆放2号筋。

3）绑扎钢筋。将钢筋全部的交叉点采用一面顺扣法绑扎牢固，绑扎时要注意相邻绑扎点的铁丝扣要成八字。
