建筑物中的承重墙、柱、梁、屋架等主要承重构件，均应画上轴线以确定其位置，并进行编号，作为设计和施工中定位、放线的重要依据。轴线用细点画线表示，定位轴线的编号注写在定位轴线端部的圆内，圆应用细实线绘制，直径为8～10mm。

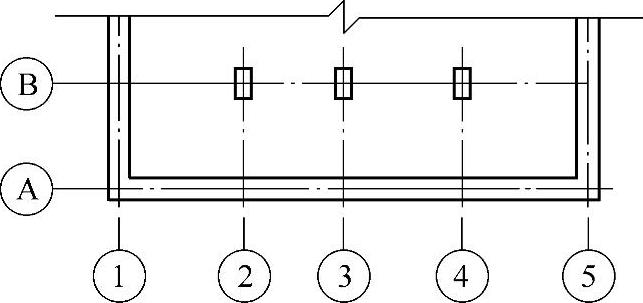

图2-4 定位轴线及编号
平面图上定位轴线的编号，宜标注在图样的下方与左侧。横向编号应用阿拉伯数字，从左至右顺序编写；竖向编号应用大写拉丁字母，从下至上顺序编写，如图2-4所示。
