工业建筑的构造组成

三 、工业建筑的构造组成

工业厂房有多层厂房和单层厂房，单层工业厂房应用较为广泛。这里主要介绍钢筋混凝土单层厂房。

单层厂房主要由屋盖结构、横向平面排架、纵向平面排架、吊车梁、支撑、基础和围护等构件组成。单层厂房的各部分构件如图2-9所示。

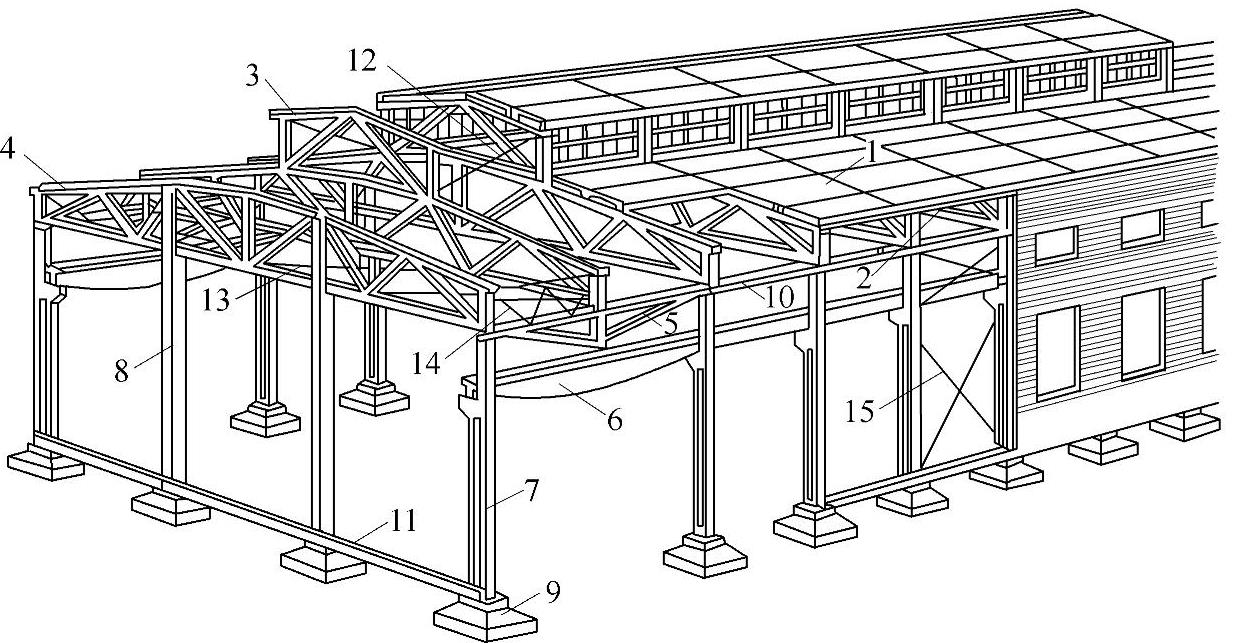

图2-9 单层厂房结构组成

1—屋面板 2—天沟板 3—天窗架 4—屋架 5—托架 6—吊车梁 7—排架柱 8—抗风柱 9—基础 10—连系梁 11—基础梁 12—天窗架垂直支撑 13—屋架下弦横向水平支撑 14—屋架端部垂直支撑 15—柱间支撑

1.横向排架

横向排架包括屋架（或屋面梁）、柱子和桩基础等构件，是厂房的基本承重构件。横向排架的作用是承受屋盖、天窗、外墙及吊车等荷载。因此，可将屋架视为刚度很大的横梁，屋架与桩的连接为铰连接，柱与基础的连接为刚性连接。

2.纵向连系构件

纵向连系构件包括吊车梁、基础梁、连系梁、大型屋面板等构件。纵向连系构件的主要作用，是保证横向排架的稳定性，并将作用在山墙上的风力和吊车纵向制动力传给柱子。纵向连系构件应分别满足强度、刚度、抗裂度以及抗疲劳强度等要求。

3.支撑系统

支撑系统包括屋盖支撑和柱间支撑两大部分。支撑系统的作用，是保证厂房结构和构件的承载力、稳定性和刚度，并传递部分水平荷载。支撑应满足结构要求，合理地布置。

4.围护构件

围护构件包括屋面、外墙、天窗和地面等构件。围护构件除了具有民用建筑相应构件的功能外，还应起到满足生产工艺要求和提供良好的工作条件的作用。围护构件应分别满足刚度、稳定性、排水、防水、采光通风等要求。
