钢筋一般表示方法

八 、钢筋一般表示方法

（1）图线 在绘制施工图时，通过使用不同的线型和不同粗细的图线，来表达图中不同的内容。为了突出表示钢筋的配置情况，把钢筋画成粗实线，构件的外形轮廓画成细实线。绘制建筑结构施工图时，选用表2-6所示的图线。

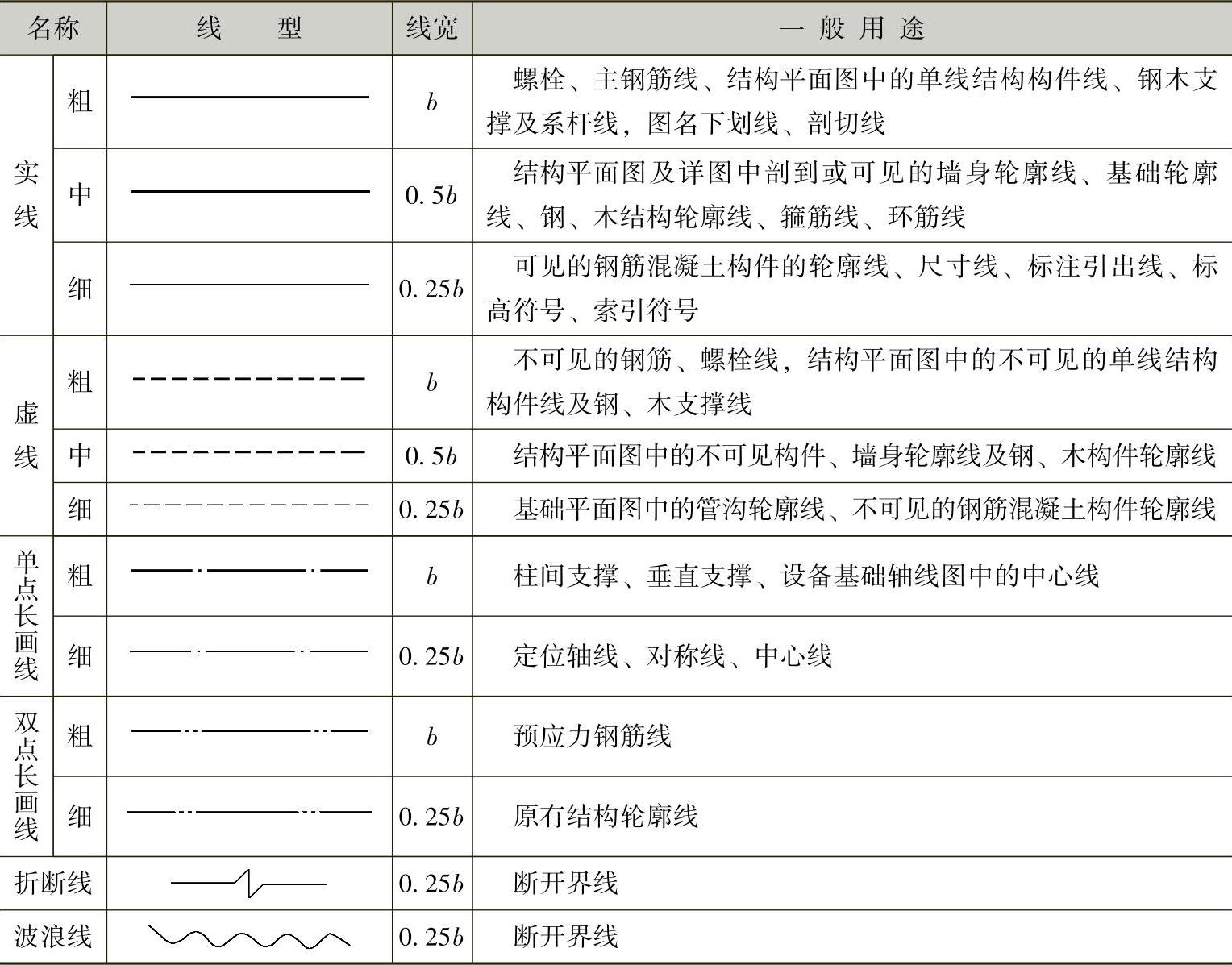

表2-6 图线

（2）钢筋代号 常用钢筋代号见表2-7。

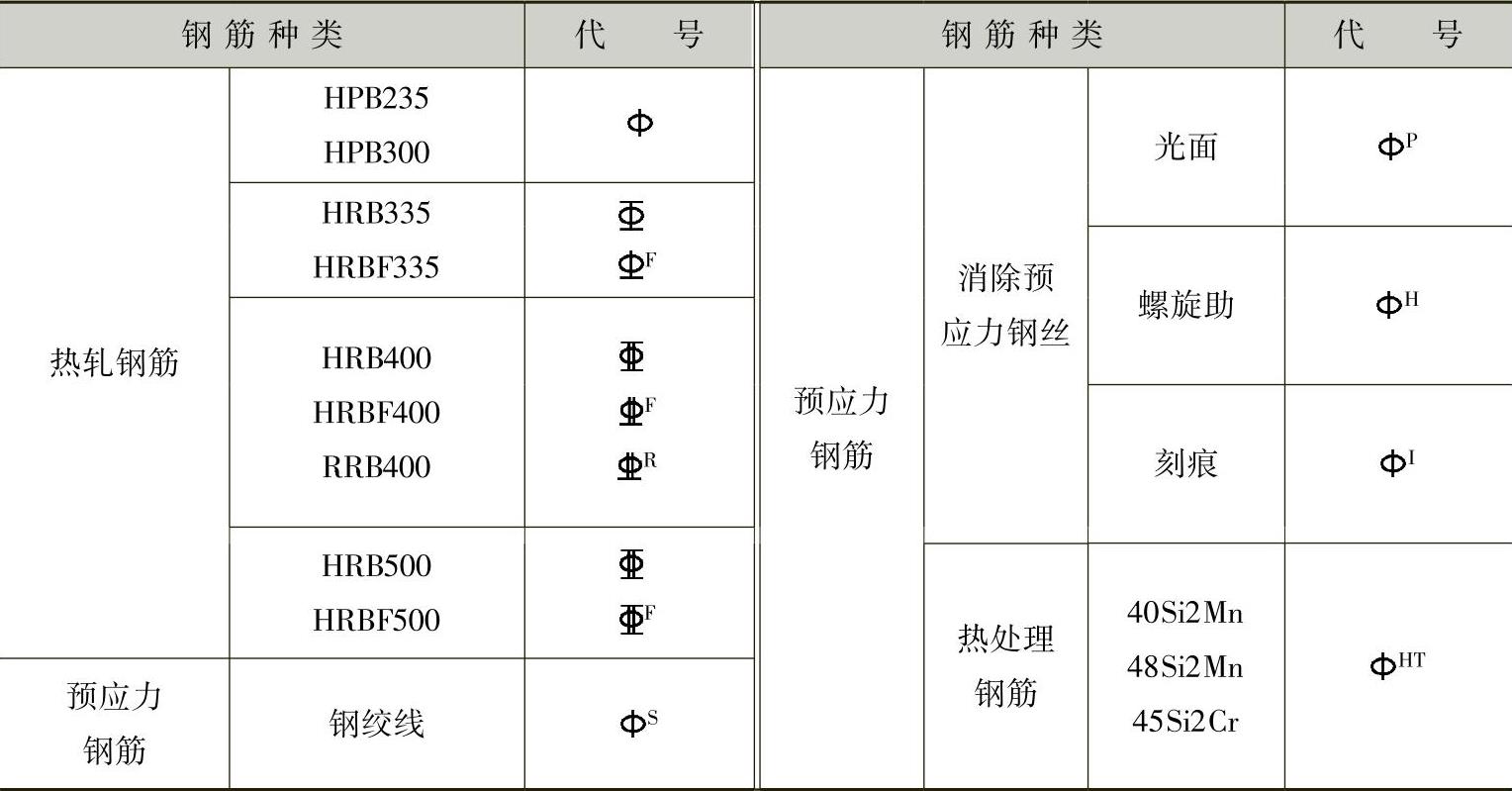

表2-7 常用钢筋代号

（3）钢筋图例 一般钢筋图例见表2-8。钢筋网片图例见表2-9。钢筋焊接接头图例见表2-10。

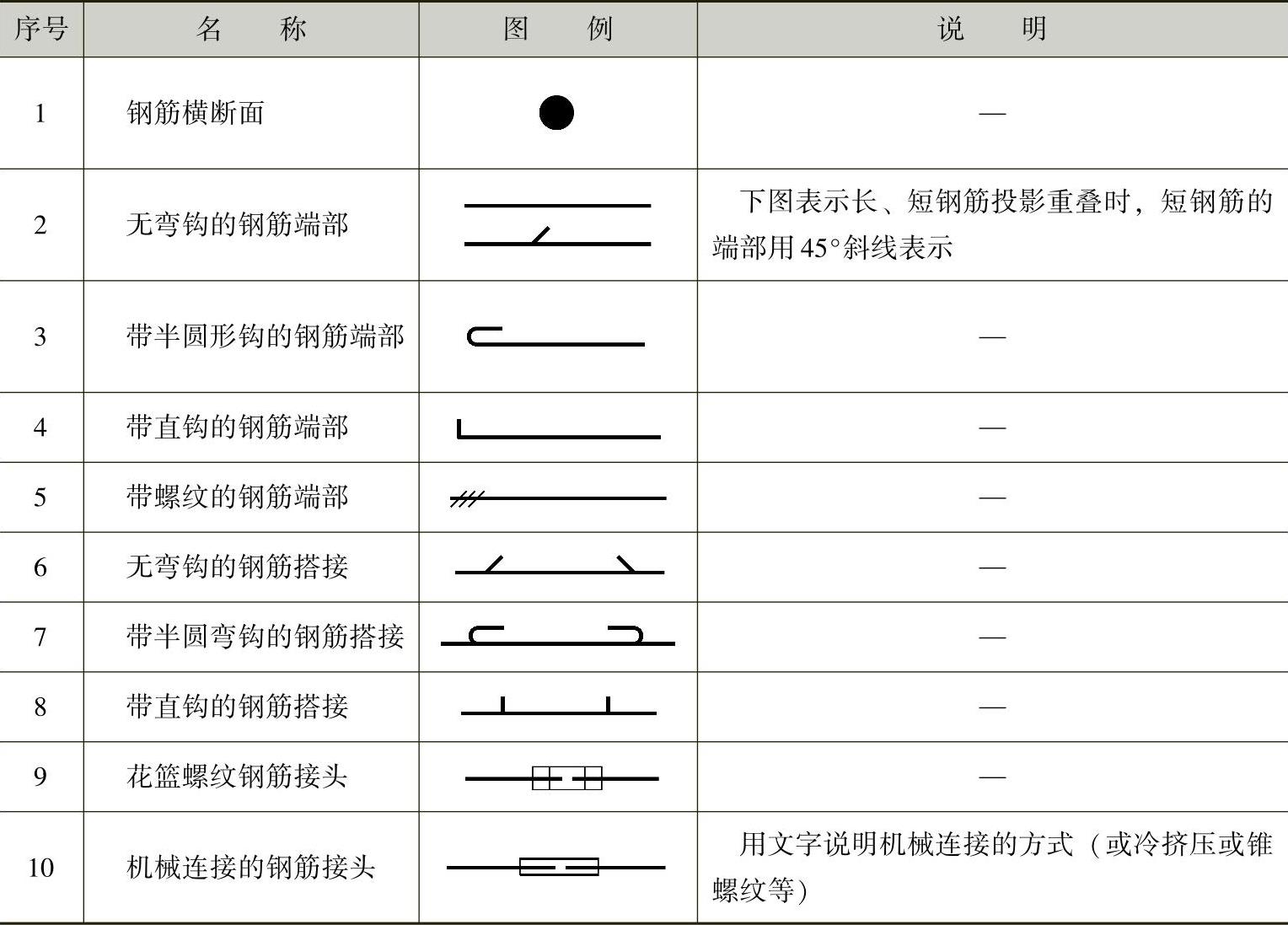

表2-8 一般钢筋图例

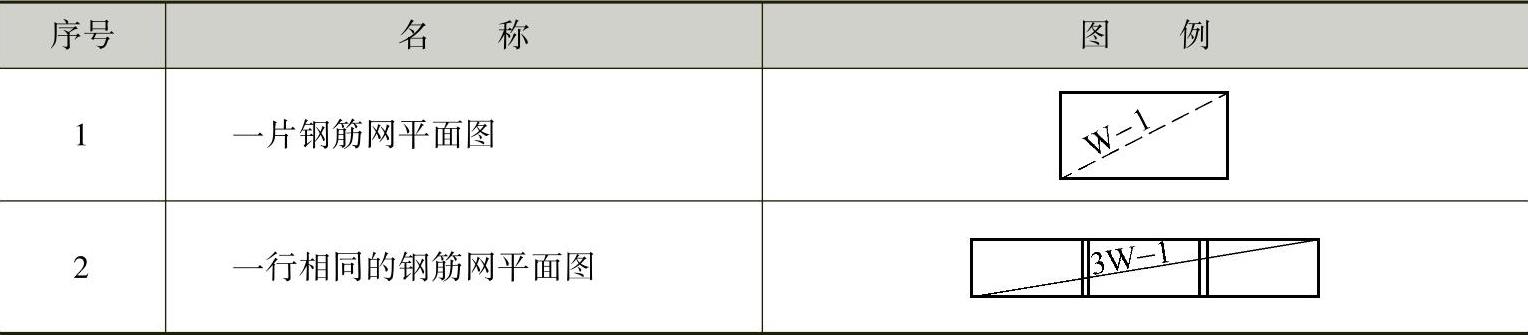

表2-9 钢筋网片图例

注：用文字注明焊接网或绑扎网。

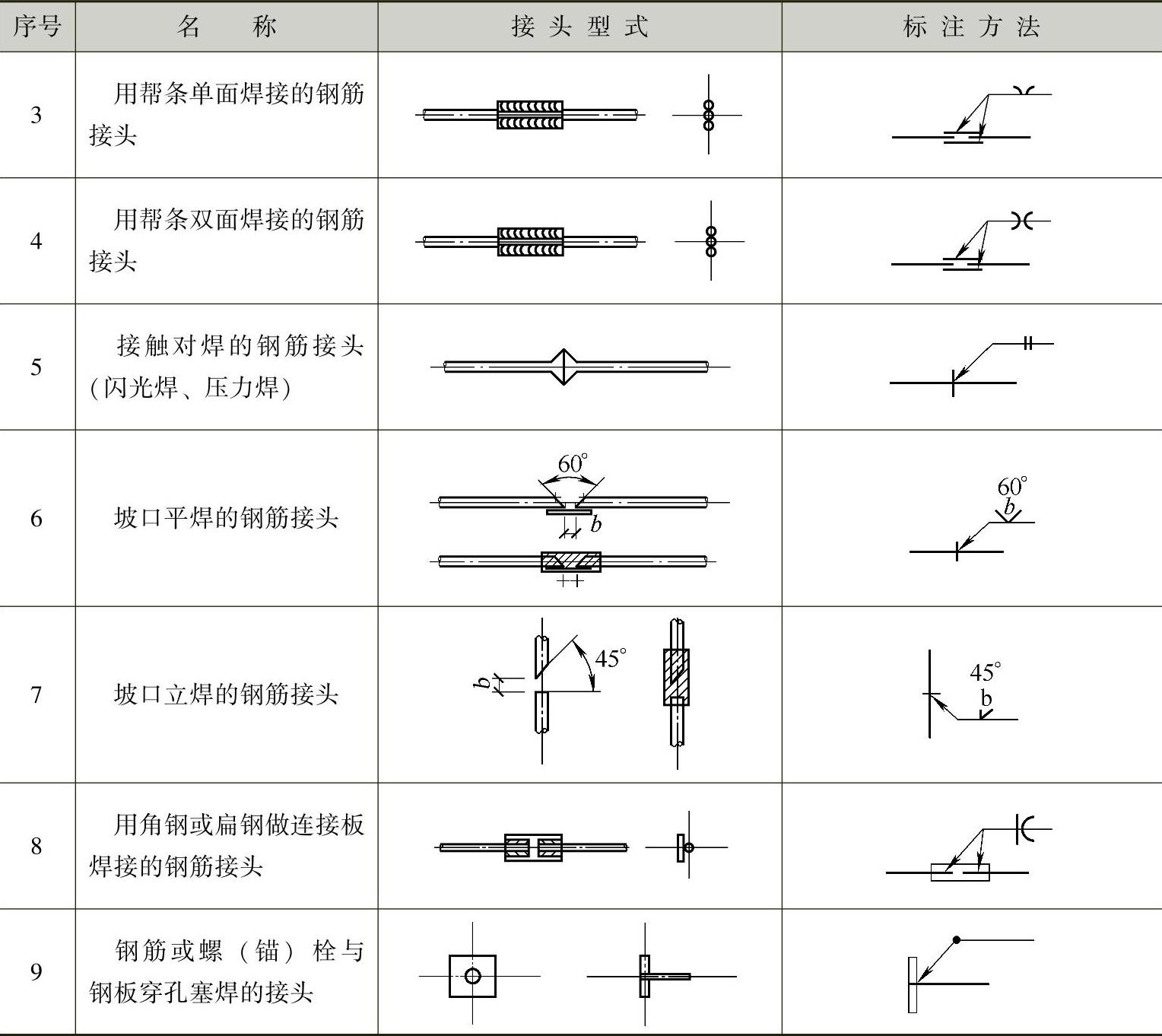

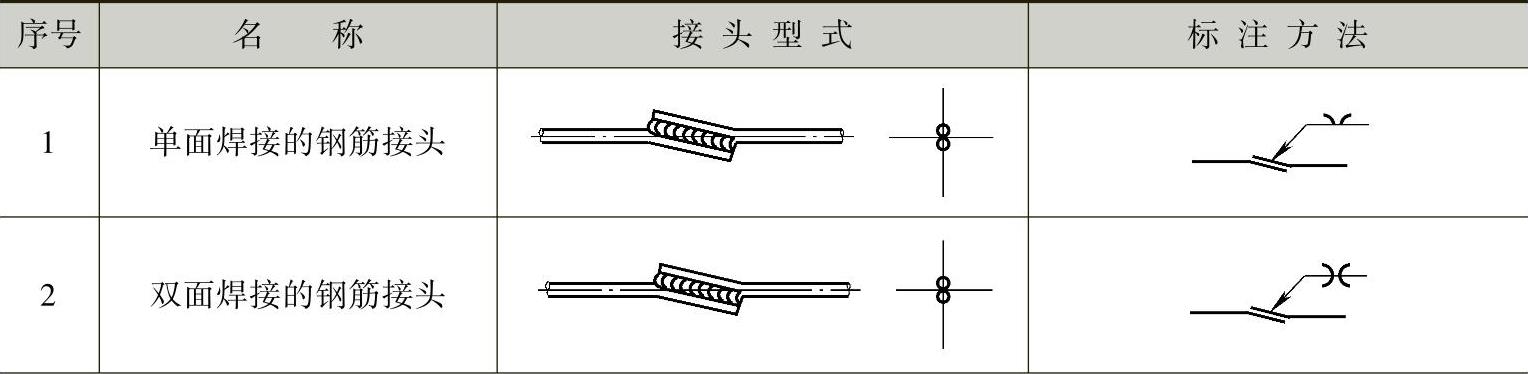

表2-10 钢筋焊接接头的画法

（续）

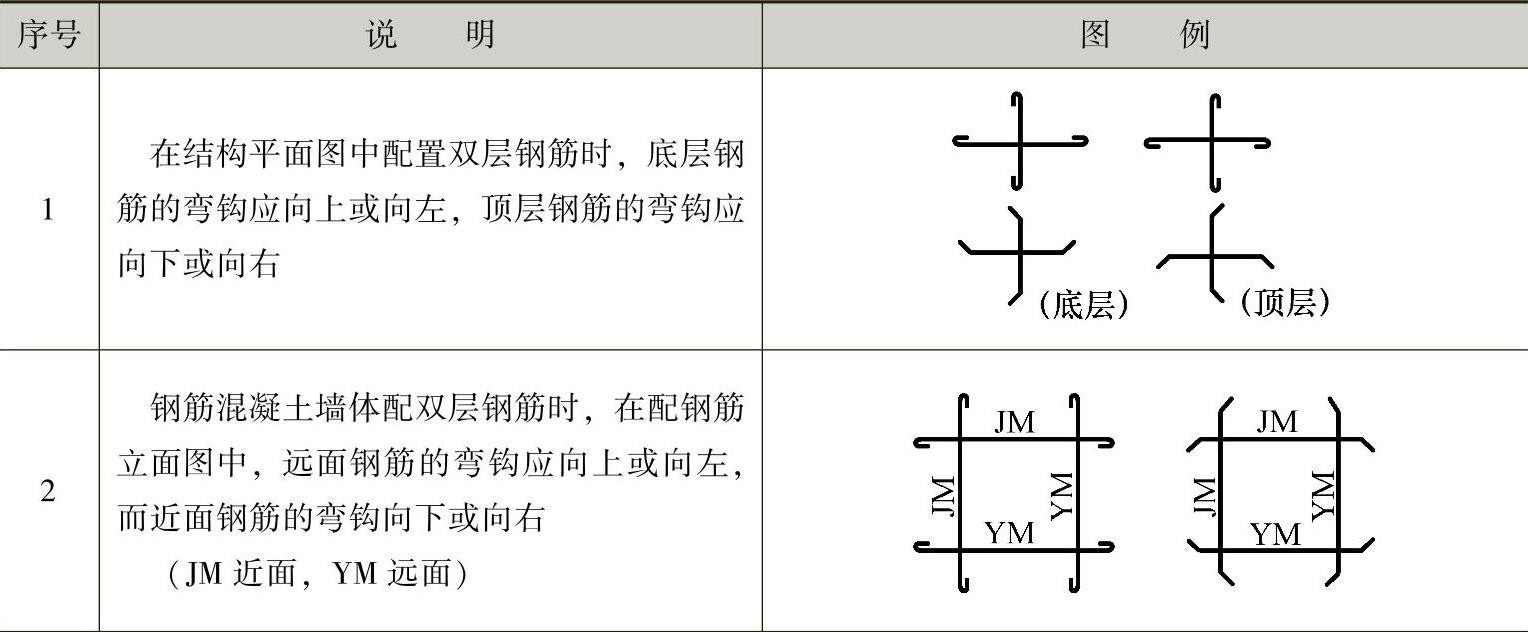

（4）钢筋画法 钢筋的画法见表2-11。

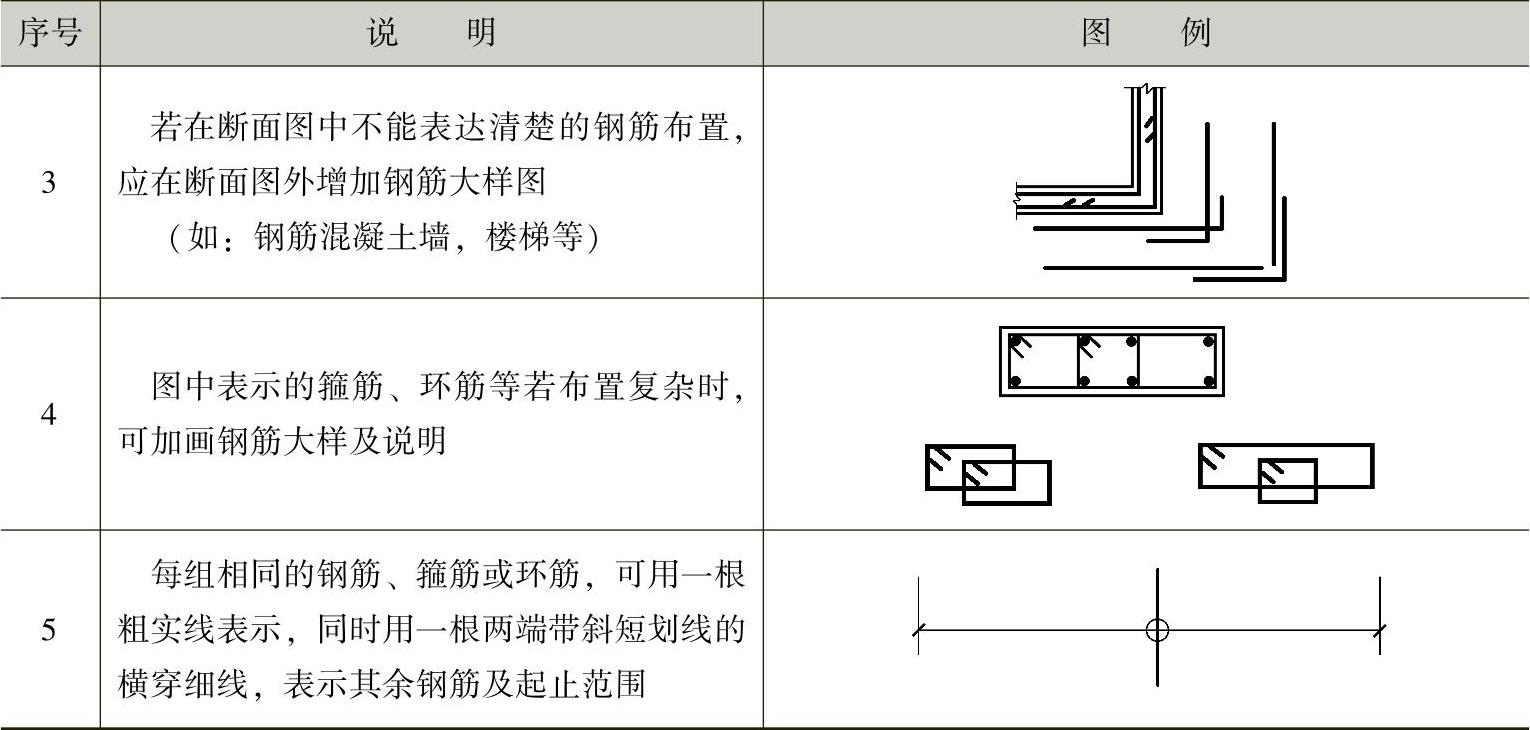

表2-11 钢筋画法

（续）

（5）尺寸标注 构件配筋图中受力钢筋的尺寸按外皮尺寸标注。箍筋的长度尺寸，应指箍筋的里皮尺寸。弯起钢筋的高度尺寸应指钢筋的外皮尺寸，如图2-7所示。

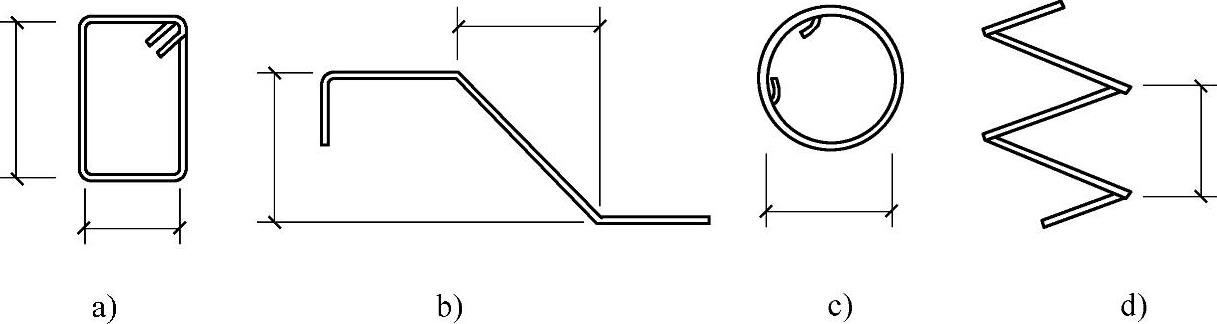

图2-7 钢筋尺寸标注方法

a）箍筋尺寸标注图 b）弯起钢筋标注图 c）环型钢筋尺寸标注图 d）螺旋钢筋尺寸标注图
