●训练 1 矩形截面简支梁的钢筋骨架绑扎

1.训练内容

按图5-21所示梁的配筋图及表5-3钢筋配料单，加工并绑扎钢筋。

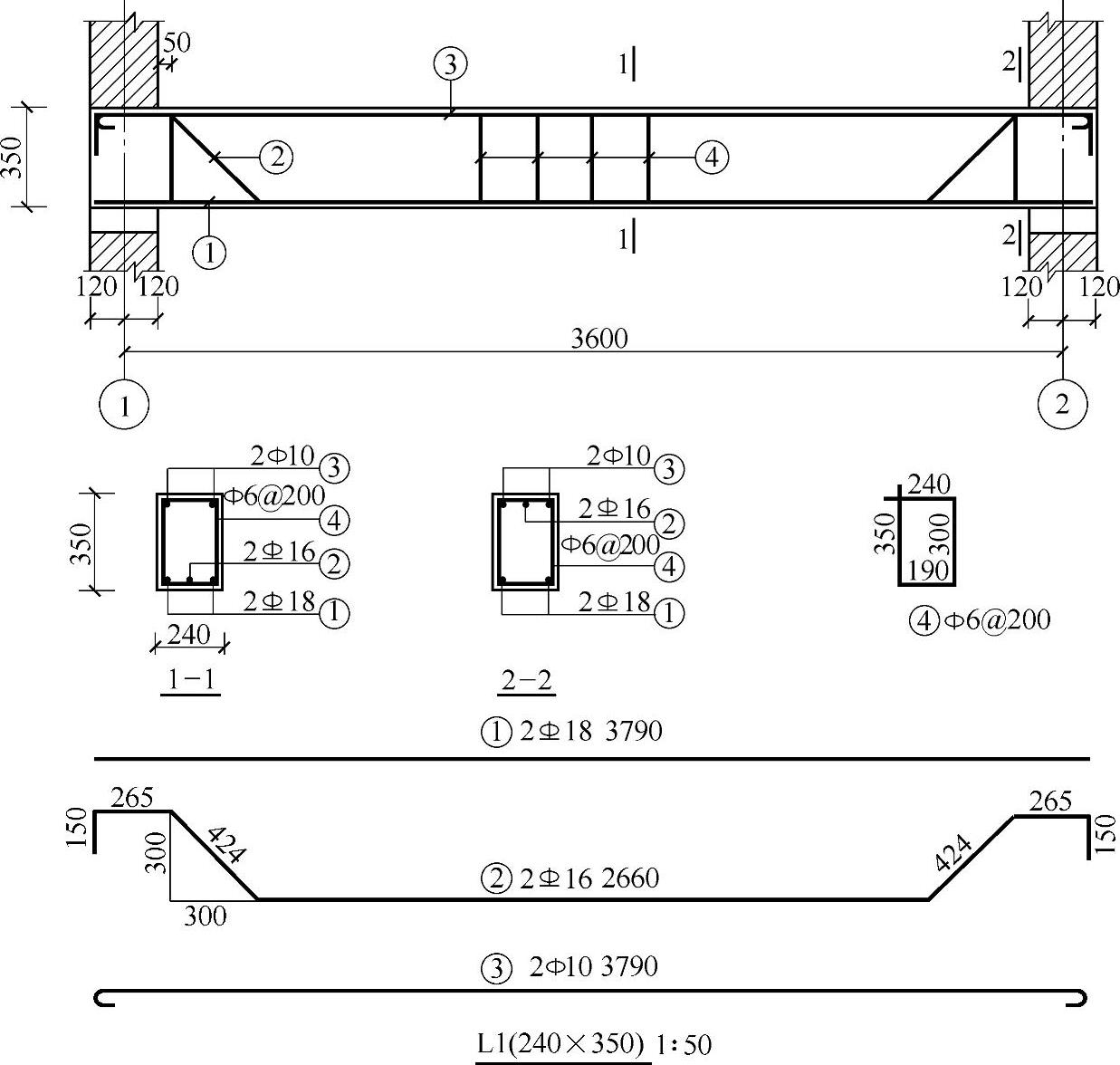

图5-21 梁的配筋图

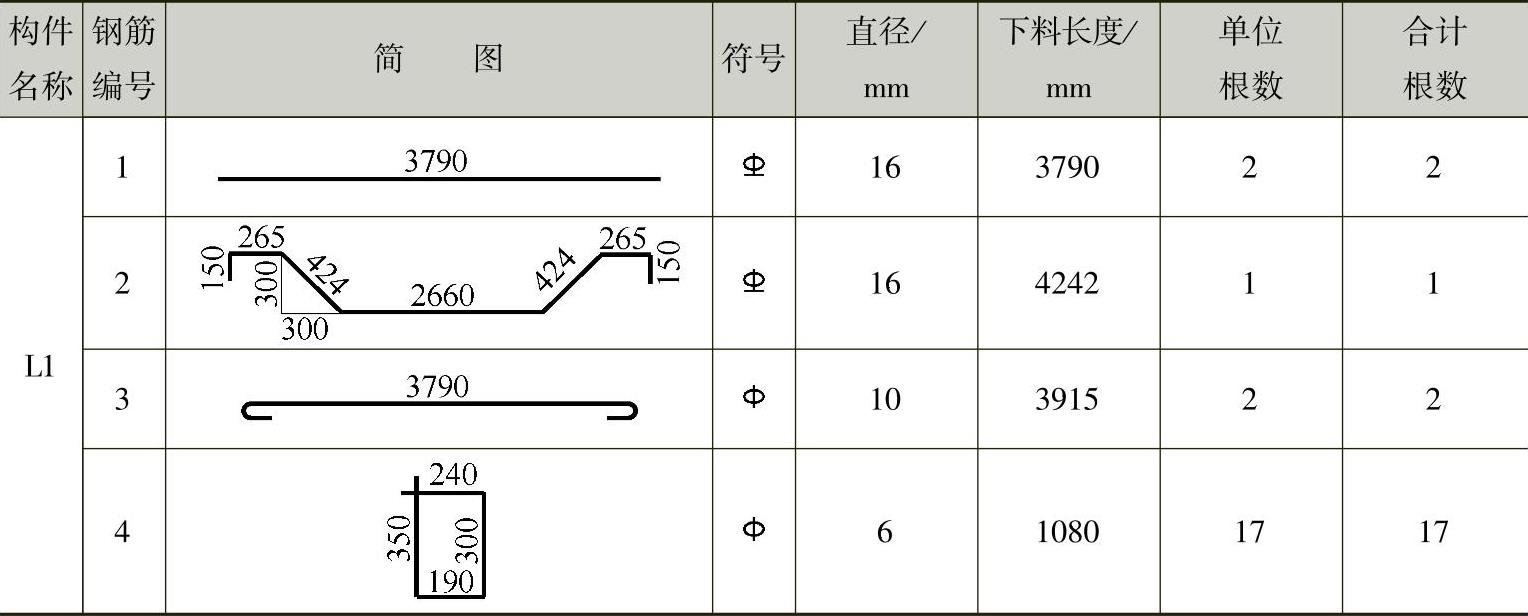

表5-3 钢筋配料单

2.准备要求

材料与设备：钢筋弯曲机一台；铁钳；切割机；2m盒尺；6线材（长5m）4根；10线材（长5m）2根；16线材（长6m）3根；粉笔；0.8mm铁丝1kg；钢筋钩和绑扎架。

3.训练要求

1）个人独立完成下料和制作。

2）质量要求见表5-4。

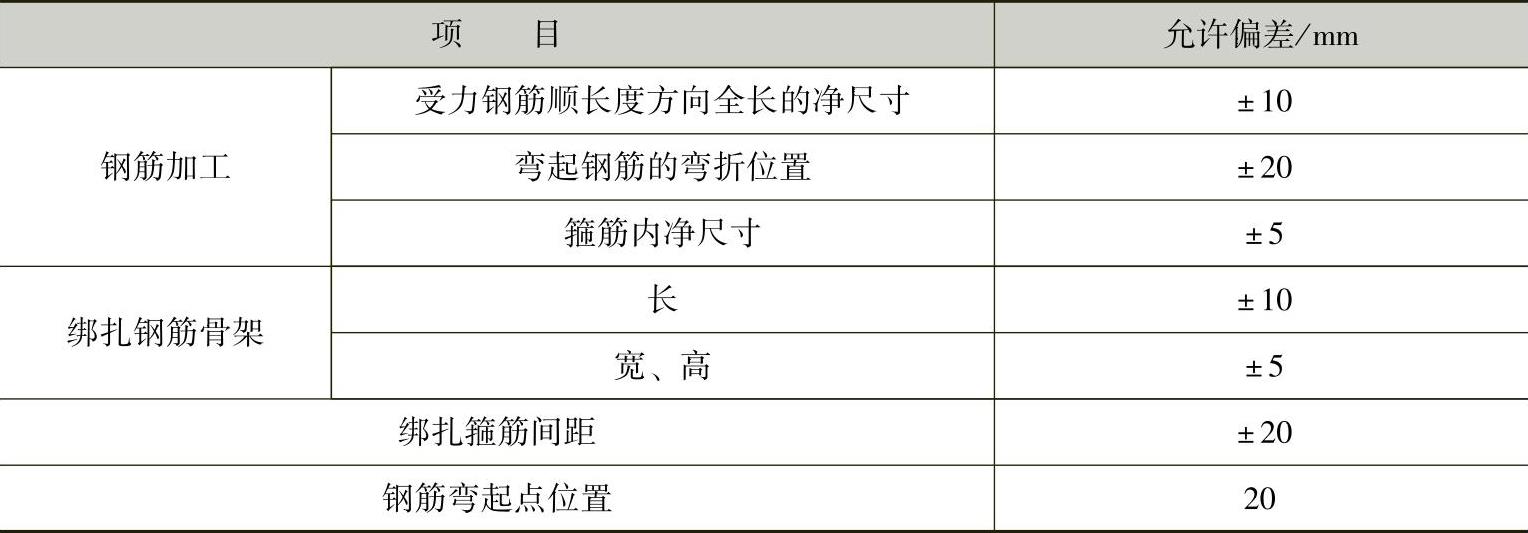

表5-4 钢筋加工、安装位置的允许偏差

4.操作程序

（1）钢筋切断 按钢筋配料表中各种钢筋的下料长度切断钢筋。

（2）钢筋弯曲成形 按钢筋形状将钢筋弯曲成形；在弯曲4号箍筋时，要注意保证箍筋的内皮尺寸。

（3）绑扎钢筋

1）绑扎方法。将切断的绑扎线在中间弯成180°，并将每束绑扎线理顺，使每根铁丝在绑扎操作时容易抽出。绑扎时，将手中的铁丝靠近绑扎点的底部，另一只手拿钢筋钩，食指压在钩的前部，用钩尖端钩着铁丝底扣处，并紧靠铁丝开口端，绕铁丝扭转两圈半，在绑扎时铁丝扣伸出钢筋底部要短，并用钩尖将铁丝扣锤紧，这样可使铁丝扎得更牢，且绑扎速度快、效率高，如图5-22所示。

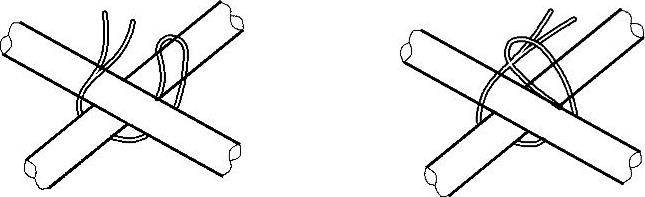

图5-22 钢筋的绑扎方法

2）钢筋骨架绑扎顺序如下：

第一步（见图5-23a）：将梁的受拉钢筋（1号筋）和弯起钢筋（2号筋）放在绑扎架上。根据梁的配筋图所示的箍筋间距在受拉钢筋上划线，划线时应从中间向两边分，以便使箍筋的间距均匀。

第二步（见图5-23b）：将全部所需的箍筋从钢筋的一端套入，按线距将箍筋摆开，并将受拉钢筋、弯起钢筋和箍筋全部绑扎完毕。

第三步（见图5-23c）：穿入并绑扎架立钢筋。

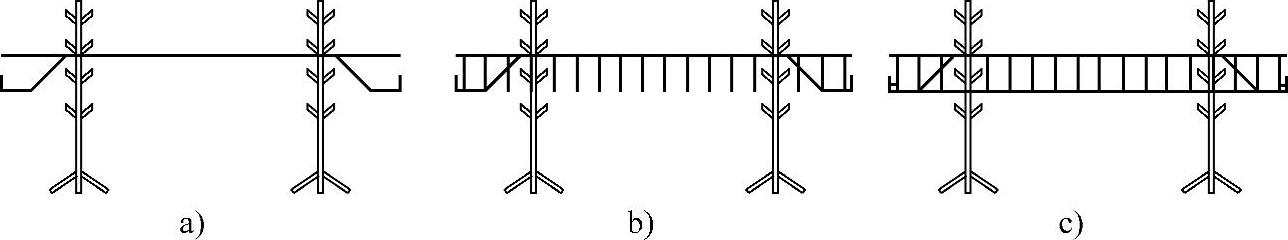

图5-23 钢筋骨架绑扎顺序
