一、图纸幅面规格

1.图纸幅面

国标对图纸幅面制定了五种规格（见图2-1及表2-1）。在每张图样上应按规定画出图框、对中标志、标题栏和会签栏。

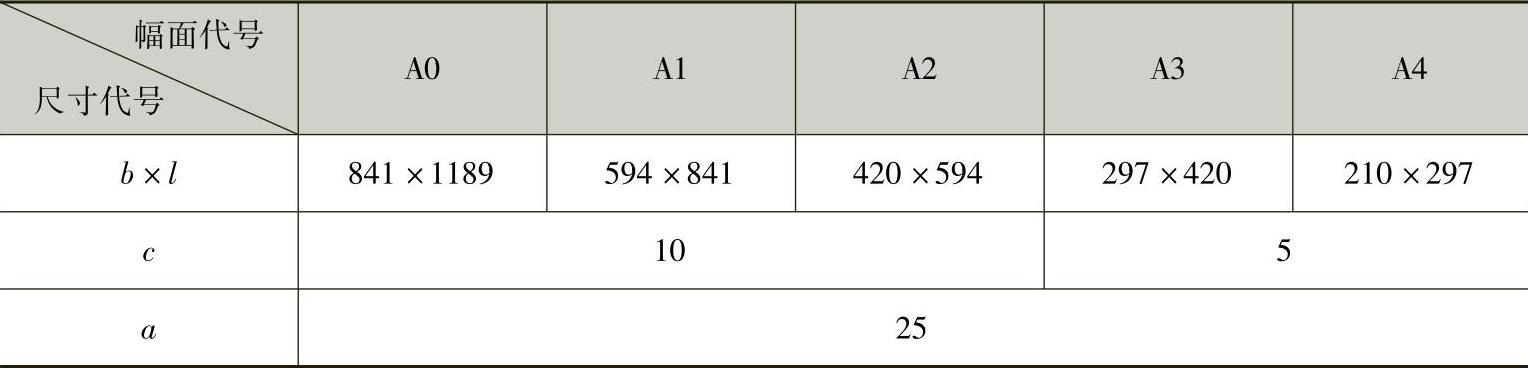

表2-1 幅面及图框尺寸

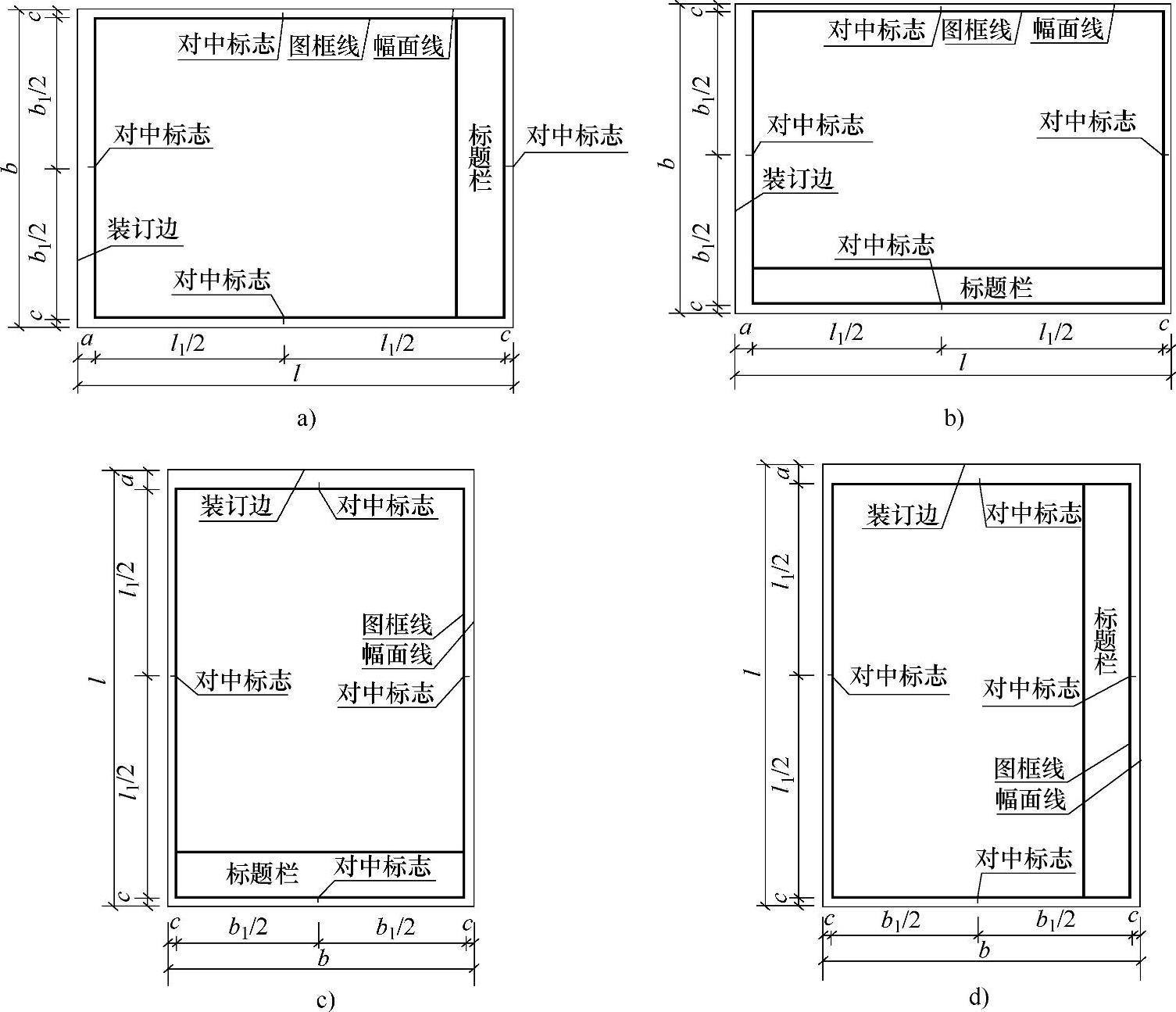

图2-1 图纸规格

a）A0～A3横式幅面（一） b）A0～A3横式幅面（二） c）A0～A4立式幅面（一） d）A0～A4立式幅面（二）

2.标题栏

在每张图纸的右下角都有一个表格，称为标题栏（简称图标），其具体位置如图2-1所示。标题栏内依次标明工程设计单位名称、注册师签章、项目经理签章、修改记录、工程名称、图名、图号和会签栏等内容。
