1.工作原理

通过外力作用下传感器钢弦内应力的变化，转变为钢弦振动频率的变化，再将频率信号经电缆输出，从而实现压力及位移的量测，如式（1-1）所示。

式中　f——钢弦振动频率；

　　　L——钢弦长度；

　　　ρ——钢弦密度；

　　　σ——钢弦所受的张拉应力。

2.常见传感器类型

（1）振弦式土压力盒（图1-1a）。土压力盒的量程可根据实际工程需要选用，常见量程有0.4MPa，0.6MPa，1.0MPa及2.0MPa，测量精度一般可达0.1%F.S.，广泛应用于建筑、交通、水电、大坝、隧道等工程领域的现场土压力监测。

（2）振弦式孔压计（图1-1b）。孔压计的量程可根据实际工程需要选用，常见量程有0.4MPa，0.6MPa，1.0MPa及1.6MPa，测量精度一般可达0.1%F.S.，广泛应用于建筑、交通、水电、大坝、隧道等工程领域的现场孔隙水压力监测。

（3）振弦式测缝计（图1-1c）。测缝计的量程可根据实际工程需要选用，常见量程有20 mm，50 mm 及100 mm，测量精度一般可达0.1%F.S.，广泛应用于建筑、交通、水电、大坝、隧道等工程领域的现场表面变形监测。

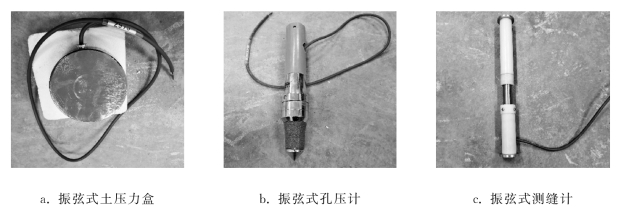

图1-1　传感器实物图
