1.计算

（1）将不同测线前后两次的量测距离求差，得到相应测点连线方向的相对位移，即相对收敛值。

（2）通过比较各测线的量测距离与初始量测距离（即第一次读数），求得相应测点连线方向的累计相对位移，即累计收敛值。

（3）根据隧道洞周相对收敛值与相应监测时间间隔之比，可计算出相应的收敛速率。

2.绘制曲线

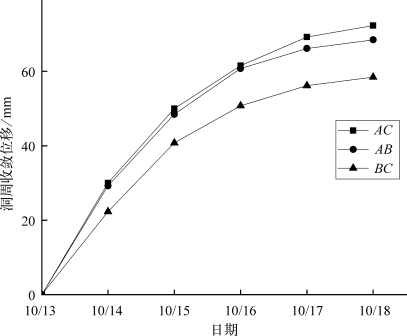

（1）以量测时间为横坐标，洞周收敛位移为纵坐标，绘制洞周收敛位移-时间曲线，即不同测点连线方向的相对位移随时间变化的过程线（图5-3）。

图5-3　隧道洞周收敛位移-时间曲线

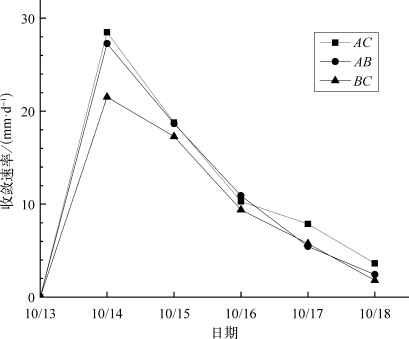

（2）以量测时间为横坐标，洞周收敛速率为纵坐标，可以绘制相应测线的收敛速率-时间曲线（图5-4）。

图5-4　隧道洞周收敛速率-时间曲线

（3）可以直接采用激光收敛仪附带的软件进行测量数据处理，然后自动绘制相关曲线图（图5-5）。

图5-5　隧道洞周收敛位移及速率与时间关系曲线
