1.穿透法测试

（1）先向声测管内注满清水，并用钢卷尺测量模型顶部声测管之间的净距离。

（2）连接超声波检测仪与换能器，并启动检测仪主机，检查设备连接是否正常。

（3）将T，R 换能器分别置于两个声测孔的顶部，以同一高度同步移动，测点间距可取为20cm，逐点测读并保存声学参数，同时记录换能器所处的深度，如图8-3所示。

（4）实验结束后，拷贝实验数据，然后关闭检测仪主机。

图8-3　对测操作示意图

2.垂直反射法测试

（1）先在含缺陷的混凝土模型表面布置测点（图8-4）。水平向测线和竖直向测线的间距均为20cm，测线的交点即为测点。比如，测线V4和测线H3的交点，记作测点V4-H3。

图8-4　模型内缺陷检测的测点布置示意图（单位：cm）

（2）将超声波检测仪主机与换能器连接，并启动主机，检查确认主机与换能器连接正常后，设置相关参数及数据保存路径。

（3）按测点的顺序依次进行测试，并记录保存实验数据。测试过程中T，R 换能器水平距离为5cm（图8-5）。

（4）待所有测点均测试结束后，拷贝实验数据，然后关闭主机。

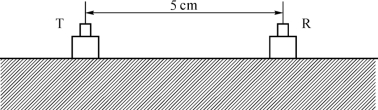

图8-5　垂直反射法测试中T，R 换能器布置示意图
