4.3.2　测点编号

（1）土压力测点：挡土面压力盒自上而下为P1，P2，P3，P4，P5，背土面压力盒为P6，见图4-5。

（2）连续墙内力测点：挡土面中间应变片自上而下为W1，W2，W3，W4，边上一排应变片自上而下为W5，W6，W7，W8，其中W1，W3，W4在背土面，W2，W5，W6，W7，W8在挡土面，见图4-5。

（3）墙顶位移测点：D1（中），D2（边），见图4-5。

（4）支撑测点：第一道撑Z1，Z2，第二道撑Z3，Z4，见图4-5。

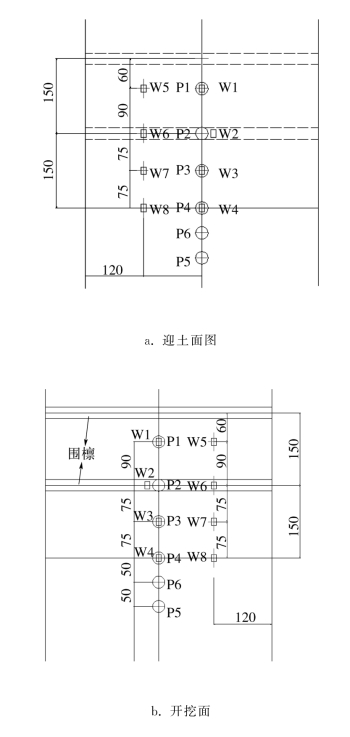

图4-5　连续墙测点编号图（单位：mm）

（5）仪器接出线上号码管的编号按照阿拉伯数字进行编号（表4-1）。

表4-1　压力盒及位移传感器编号对应表
