8.2.1　仪器设备

1.超声波检测仪（图8-1）

（1）检测仪主机。目前用于混凝土的超声波检测仪主要分为两类：模拟式和数字式。模拟式检测仪的接收信号为连续模拟量，可由时域波形信号测读声学参数；数字式检测仪将接收信号转化为离散数字量，通常具有采集、储存数字信号、测读声学参数和处理数字信号的智能化功能。

（2）换能器。换能器是一种实现电信号和机械振动信号相互转换的能量转换装置，包括夹心式纵波平面换能器和双发双收跨孔径向换能器，频率为50kHz。

图8-1　超声波检测仪实物图

2.附属设备

（1）三脚架。用于支撑测距轮，并调节测距轮的高度。

图8-2　有缺陷的混凝土结构模型

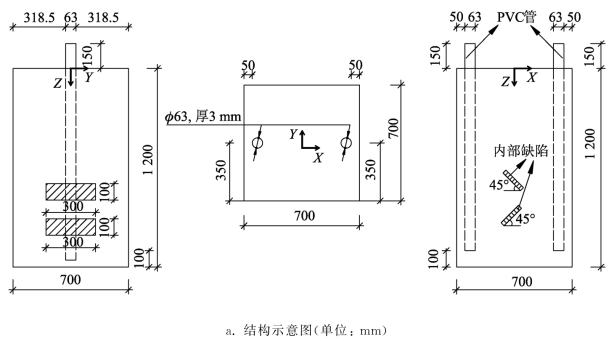

（2）有缺陷的混凝土结构模型（图8-2）。模型长×宽×高为700mm×700mm×1200mm，在模型下部距离底面200mm 和400mm的位置，分别设置一条长×宽为300mm×141mm、厚度为5～10mm 以及倾角为45°的缺陷（为泡沫材料）。
