4.5.1　计算

4.5.1　计算

1.作用在地下连续墙上的土压力

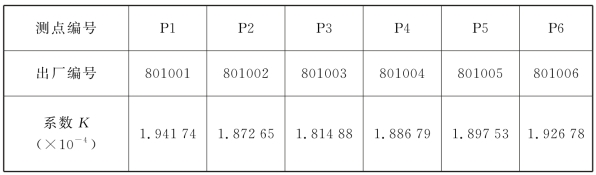

BX-1型土压力盒出厂数据如表4-4所示。

表4-4　土压力盒出厂资料

将dataTakerppm 电桥读数转换为应变的公式如下：

式中　ε——应变（με）；

　　　k——无量纲系数，k=4/（NG）；

　　　Bout——电桥通道结果；

　　　G——应变片因子，G=2.08；

　　　N——电桥中应变片个数，N=2。

将应变转换为土压力的公式如下：

式中　P——土压力（MPa）；

　　　ε——应变（με）；

　　　K——系数。

将实验中采集的数据与初始数据的差值代入式（4-1）中的Bout，即可计算得到基坑工程施工中某时刻的土压力值，以及开挖过程中各测点土压力的变化。

2.连续墙内力

利用式（4-1）将dataTakerppm 电桥读数转换为应变，将应变转换为应力及弯矩的公式如下：

式中　σ——测点应力；

　　　E——材料弹性模量，地下连续墙取E=2000MPa；

　　　M——连续墙弯矩；

　　　h——连续墙厚度，h=0.005m。

3.支撑内力

支撑测点的数据处理与地下连续墙测点相同。支撑材料的弹性模量E=1300MPa，截面尺寸为470mm×23mm×13mm，截面净面积A 为72mm2。

轴力N 可通过N=Aσ计算得出，同时通过测得支撑同一断面上下表面的应力可以推出支撑的偏心轴力所引起的弯矩。

4.连续墙墙顶位移

HYD 型位移传感器基本工作原理是一般静、动态电阻应变仪常用的应变电桥原理。将dataTakerppm 电桥读数转换为位移公式如下：

式中　Di——位移值；

　　　Bout——dataTaker电桥通道结果。
