7.4　实验成果整理

7.4　实验成果整理

1.成果整理一般程序

（1）采用雷达主机自带的数据分析软件或Reflexw 等软件，对采集的实验数据进行分析处理，如编辑、滤波、增益、褶积、道分析、速度分析和消除背景干扰等，求得时间剖面。

（2）在时间剖面中标出探测对象的反射波组、反射体的形态和规模、钻孔验证的位置和深度。

（3）解释确定反射体的位置、形态，推断其充填情况。

（4）提交测线布置图、现场数据记录表、时间剖面、波形剖面以及解释参数和解释结果。

2.结果解释示例

（1）正常情况（图7-3）：主要表现为同相轴连续性较好，图像上看不出明显的异常反映，二衬、初衬及围岩之间的分界面较清晰。

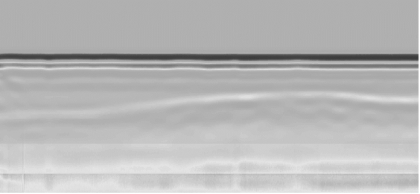

图7-3　正常情况下雷达探测数据处理后的图象

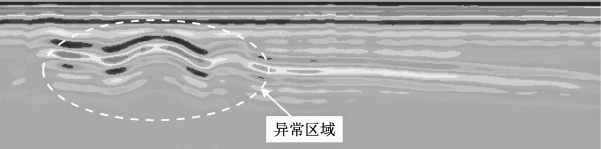

图7-4　虚假异常情况下雷达探测数据处理后的图象

（2）出现虚假异常情况（图7-4）：主要表现为同相轴连续性中断，从上至下雷达波形同步错乱。这种异常一般是由隧道洞壁上的配电箱、消防设备洞、电源电缆或伸缩缝等引起的反映，该类异常不作为判断衬砌层内部质量的依据。

（3）出现脱空异常情况（图7-5）：主要表现为同相轴连续性中断，从上至下雷达波形同步错乱。这种异常一般反映了衬砌层内部出现防水板脱空或混凝土不密实现象。

图7-5　脱空异常情况下雷达探测数据处理后的图象
