5.2.2　实验原理

为了模拟实际的隧道断面量测情况，实验时选择在实验室某处（一般选择在屋顶或天花板）布置一个反光片，用来模拟隧道拱顶A 测点，而采用两个混凝土块来模拟B，C 两测点处隧道洞壁的围岩（图5-2）。通过调整两个混凝土块在水平方向上的位置来模拟洞周收敛监测点的变化情况。

根据隧道监测断面内的收敛测线选定测点的位置，在两个待测点处分别安装特制膨胀螺丝和反光片，量测时将连接有收敛仪主机的对准调节装置，通过底部的转换接头安装固定于混凝土块上的特制膨胀螺丝上，并调节对准调节装置，使激光点照准待测点反光片中央，按外置触发按钮记录读数，如图5-2所示。

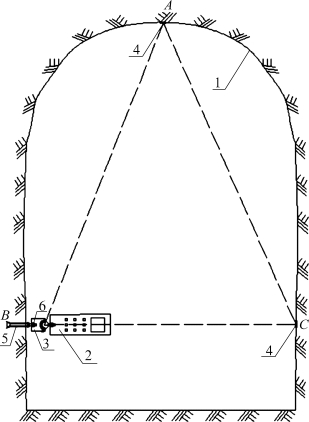

图5-2　激光隧道收敛仪的工作原理示意图

1—隧道洞壁；2—激光收敛仪；3—对准调节装置；4—反光片；5—特制膨胀螺丝；6—特制膨胀螺丝的转换接头。

通过计算同一测线的前后两次距离的变化，即可得到隧道内壁两点连线方向的相对位移，通过计算同一测线当前距离与初始测量距离的变化，即可得到隧道内壁两点连线方向的累计相对位移。
