1.分层沉降仪

（1）探头（图6-1a）。探头根据电磁感应原理设计，对磁性材料敏感，可准确感知沉降磁环所在的位置，分辨率一般为1mm。

（2）电缆及绕线盘（图6-1a）。电缆带有刻度标尺，同时具有测量磁环位置和导线的功能。

（3）电感探测装置（图6-1a）。主要包括蜂鸣器和指示仪表，位于电缆的绕线盘上。

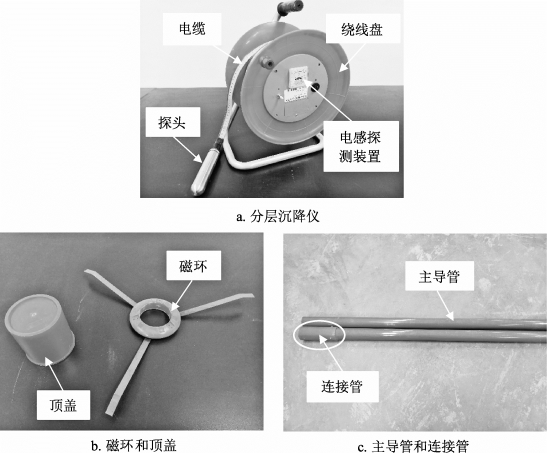

图6-1　分层沉降监测仪器实物图

2.附属设备

（1）沉降磁环（图6-1b）。主要由塑料外壳、磁性材料及三根外伸金属条组成。

①塑料外壳内径为φ55mm，略大于主导管外径；

②磁性材料安装于塑料外壳内部；

③三根外伸的弹性金属条外径为φ90mm，用于固定磁环和周围土体，使其同步发生竖向位移。

（2）定位环。一般采用内径略大于主导管外径10mm 的PVC管，用螺丝钉安装在主导管的分层沉降监测点处，以固定磁环的初始位置。

（3）分层沉降管（图6-1b和图6-1c）。主要包括主导管、连接管、底盖和顶盖。

①主导管一般采用内、外径分别为φ45mm 和φ53mm 的PVC 管，单根长度为2m；

②连接管用于连接单根的主导管，内径尺寸略大于主导管的外径尺寸；

③底盖位于沉降管底端，与管外径匹配，用于防止泥沙从管底端进入管内而堵塞主导管；

④顶盖用于保护沉降管管口，防止杂物从管口掉入管内而影响正常观测，形状规格与底盖相同。
