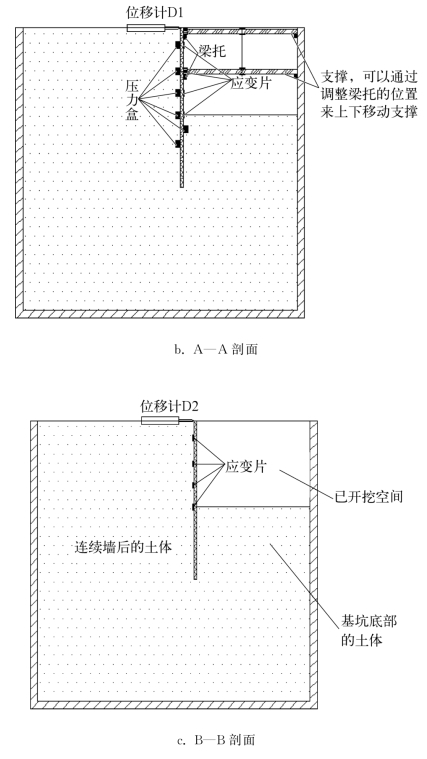

先在基坑模型实验箱内设置地下连续墙，埋设好监测元件，然后铺填好土层；设置支撑，埋设好支撑上的监测元件，安装好监测地下连续墙墙顶位移的位移传感器；按基坑施工顺序开挖和设置支撑，并对支护体系的受力和变形进行实时监测（图4-1）。

监测内容及方法如下：

图4-1　模拟系统示意图

1.地下连续墙弯矩监测

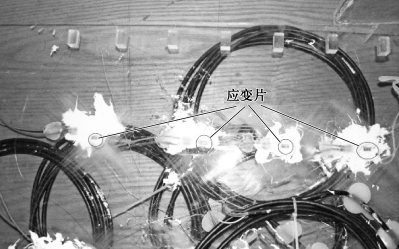

（1）采用应变片，在地下连续墙上不同深度的两侧粘贴应变片（图4-2），根据地下连续墙两侧应变的差值，用纯弯构件计算理论可以计算地下连续墙所受到的弯矩。

（2）监测点的竖向位置方面应考虑如下因素：计算的最大弯矩和反弯点所在位置，各土层的分界面，结构变截面或配筋率改变的截面位置，以及结构内支撑和拉锚所在位置。

图4-2　应变片的粘贴及防护

2.墙顶水平位移监测

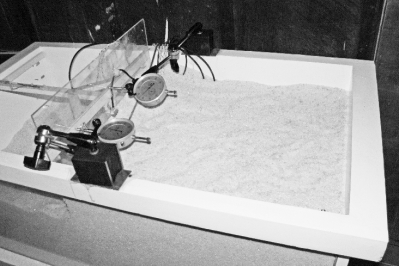

采用位移传感器监测墙顶水平位移，用磁性表座将位移传感器安装在两根支撑的中间，见图4-3。也可以采用激光位移传感器。

图4-3　位移传感器的固定

3.支撑轴力及弯矩监测

测点布置在最危险截面处（跨中），在支撑截面两侧粘贴应变片（图4-2）。将应变测试结果应用胡克定律可以计算支撑轴力，根据支撑两侧应变的差值，用压弯构件计算理论可以计算支撑所受到的弯矩。

4.土压力监测

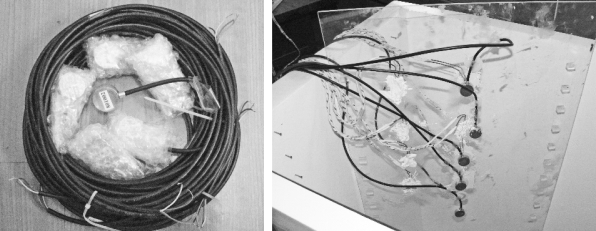

采用BX-1型电阻式土压力盒，埋设位置与监测地下连续墙弯矩的应变片粘贴位置一致，见图4-4。

图4-4　电阻应变式微型压力盒及布设

5.数据采集

采用dataTaker数据采集系统，分别对测试仪器输出的频率和电流信号进行采集。该基坑模型测试点较多，需要的数据采集通道最多达26个，而一台dataTaker数据采集仪只有10个通道，故利用两台CEM 扩展模块，将采集通道扩展至30个进行数据采集。
